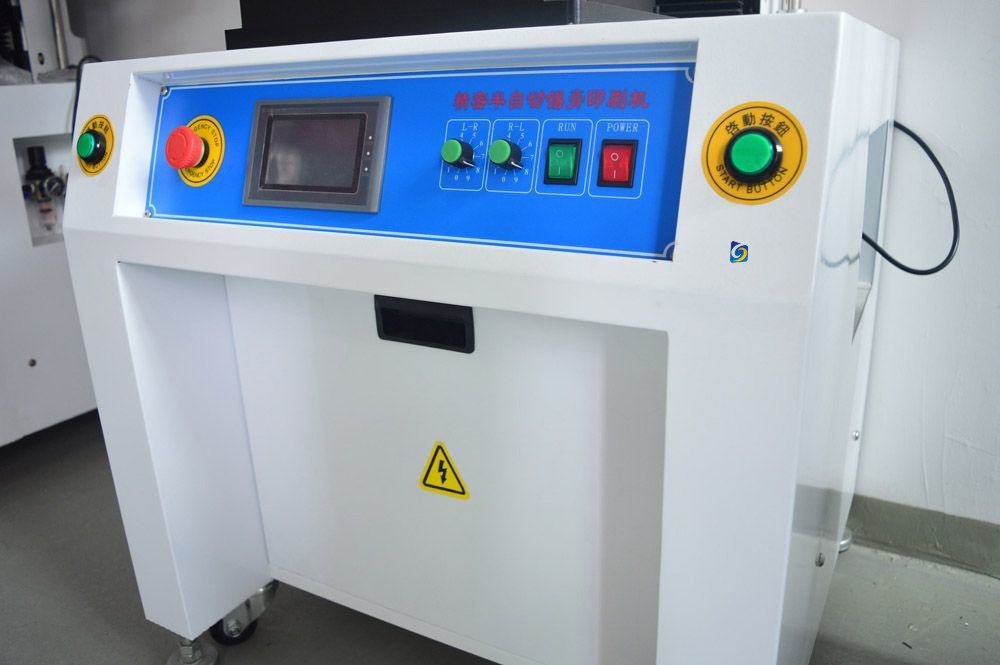

450mm X 350mm 10 kg Yarı Otomatik PCB Baskı Makinesi Lehim Ekranı Yazıcı Yapıştırın

Name: 450mm X 350mm 10 kg Yarı Otomatik PCB Baskı Makinesi Lehim Ekranı Yazıcı Yapıştırın
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-X9
Price: 3000 USD
Availability: InStock

Ürün Detayları

Menşe yeri: Jiangsu

Marka adı: YUSH

Sertifika: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Model numarası: YS-X9

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 1

Fiyat: USD3000

Ambalaj bilgileri: plywooden durum

Teslim süresi: 6-7days

Ödeme koşulları: L / C, D / A, D / P, T / T, Western Union, MoneyGram

Yetenek temini: 300 setleri / ay

En İyi Fiyatı Alın

Ürün Detayları

Ürün Tanımı

Vurgulamak:
                                                                                                                                                                                                                                                                                lehim pastası ekran yazıcı, lehim pastası yazıcı makinesi


Maksimum kart boyutu (X x Y):	450 mm x 350 mm	Minimum kart boyutu (Y x X):	50mm X 50mm
PCB kalınlığı:	0,4 mm~14 mm	çarpıtma:	Max. Maks. PCB Diagonal line 1% PCB Çapraz çizgi %1
Maksimum tahta ağırlığı:	10kg	Maksimum alt boşluk:	20 mm
aktarım hızı:	1500 mm/sn (MAKS)

Maksimum kart boyutu (X x Y):	450 mm x 350 mm
Minimum kart boyutu (Y x X):	50mm X 50mm
PCB kalınlığı:	0,4 mm~14 mm
çarpıtma:	Max. Maks. PCB Diagonal line 1% PCB Çapraz çizgi %1
Maksimum tahta ağırlığı:	10kg
Maksimum alt boşluk:	20 mm
aktarım hızı:	1500 mm/sn (MAKS)

450mm X 350mm 10 kg Yarı Otomatik PCB Baskı Makinesi Lehim Ekranı Yazıcı Yapıştırın

450mm x 350mm 10kg Yarı Otomatik PCB baskı makinesi lehim pastası ekran yazıcısı SMT şablon baskı makinesi

Teknik parametre

eşya yok	YS-X9
PCB parametreleri
Maksimum kart boyutu (X x Y)	450mm x 350mm
Minimum kart boyutu (Y x X)	50 mm x 50 mm
PCB kalınlığı	0,4 mm~14 mm
çarpıtma	Maks.PCB Çapraz çizgi %1
Maksimum tahta ağırlığı	10kg
Kurul marjı boşluğu	3 mm'ye yapılandırma
Maksimum alt boşluk	20 mm
aktarım hızı	1500 mm/sn (MAKS)
Yerden transfer yüksekliği	980 ±40mm
Transfer yörünge yönü	Sol-Sağ , Sağ-Sol, Sol-Sol, Sağ-Sağ (Program Ayarları)
Aktarım modu	Tek aşamalı yörünge
PCB sıkıştırma yöntemi	Programlanabilir esnek yan basınç + Uyarlanabilir PCB kartı kalınlık + Alt entegre emme boşluğu vakumu (isteğe bağlı: 1, Altta çok noktalı kısmi vakum; 2, Kenar kilitleme ve alt tabaka sıkıştırma)
Destek yöntemi	Manyetik yüksük, eşit yüksek blok, vakum emme boşluğu, özel iş parçası fikstürü.
Yazdırma parametreleri
Baskı kafası	Askıya alınmış akıllı kapalı döngü baskı kafası (Lineer motor)
Şablon çerçeve boyutu	370 mm x 470 mm~737 mm x 737 mm
Maksimum baskı alanı	450mm x 350mm
Silecek tipi	Çelik silecek / Tutkal silecek (açı 45°/55°/60° ile eşleşen baskı süreci)
silecek uzunluğu	220mm~500mm
Silecek yüksekliği	65 ±1mm
silecek kalınlığı	0,25 mm Elmas benzeri karbon kaplama
Yazdırma modu	Tek veya çift silecek baskı
kalıptan çıkarma uzunluğu	0,02 mm - 12 mm
Baskı hızı	0~ 200 mm/S
baskı basıncı	0,5-10Kg
Baskı vuruşu	±200mm Merkezden
Görüntü parametreleri
Görüş alanı	6,4 mm x 4,8 mm
Platform ayar aralığı	X,Y: ±7.0MM, θ:±2.0°
Karşılaştırma noktası türü	Standart şekil karşılaştırma noktası (SMEMA standardı), lehim pedi / açıklıklar
kamera sistemi	Bağımsız kamera, yukarı/aşağı görüntüleme görüş sistemi, geometrik eşleştirme konumu
performans parametresi
Görüntü kalibrasyonunun tekrarlama hassasiyeti	±10.0 mikron @6 σ,Cp≥2.0
Baskı tekrarlama hassasiyeti	±20.0 mikron @6 σ,Cp≥2.0
Devir süresi	< 7s
Ürün Değişimi	< 5 dakika
Teçhizat
Güç Gereksinimleri	AC220V ±10%,50/60HZ,15A
Basınçlı hava gereksinimleri	4~6Kg/cm2, 10.0 Tüpün Çapı
İşletim sistemi	Windows XP
Dış boyut	L1140x W1410x H1480mm
Makina ağırlığı	1000Kg civarında
Sıcaklık ve nem kontrol modülü (opsiyonel)
Çevre sıcaklığı	23±3℃
Bağıl nem	%45~70BN4

450mm X 350mm 10 kg Yarı Otomatik PCB Baskı Makinesi Lehim Ekranı Yazıcı Yapıştırın 0

SPrinter 3M Lehim Pastası Yazıcısı, basit ve güvenilir yapısı, doğru konumlandırması ve ayarlanması kolay olduğundan, böylece farklı PCB kalınlıkları için pim yüksekliğini hızlı ve otomatik olarak ayarlayabilir.

Püskürtme başlığı, temizleme sıvısının silme kağıdına eşit şekilde dağılmasını sağlar.Yay şeklindeki lastik silecek yumuşaktır, aşınmaya ve paslanmaya karşı dayanıklıdır, çift yönlü güçlü vakumla iyice temizlenir.

Silme kağıdının genişliğini 250 ila 450 mm arasında ayarlamak kolaydır ve kuru temizleme, ıslak silme, ıslak temizleme, karşılıklı temizlik veya diğer amaçlar için kullanılabilir.

450mm X 350mm 10 kg Yarı Otomatik PCB Baskı Makinesi Lehim Ekranı Yazıcı Yapıştırın 1

Çok yönlü ışık kompanzasyonu, net çözünürlük, geniş proses uygulama penceresi yelpazesi, yüksek hassasiyetli servo motor ve görüntülerin daha doğru tanınması ve yakalanması için en gelişmiş vidalı mil ve lineer kayar ray kombinasyonu ile gelişmiş üst/alt koaksiyel optik hizalama sistemi .Olağanüstü kararlılık, PCB ve şablonun tesadüfi doğruluğunu sağlayabilir.

450mm X 350mm 10 kg Yarı Otomatik PCB Baskı Makinesi Lehim Ekranı Yazıcı Yapıştırın 2

Silecek basıncı geri bildirim sistemi ile, sileceğin derinliğini akıllıca ayarlayabilir ve baskı sürecinde basınç değerini değişmez bir şekilde sağlayabilir, böylece yüksek yoğunluklu ve ince adımlı cihazların mükemmel baskısı için en iyi süreç kontrolünü elde edebiliriz.Gerçek zamanlı olarak ölçülen basınç verileri, proses kontrolünün istatistiği ve izlenmesi için kullanılabilir.

450mm X 350mm 10 kg Yarı Otomatik PCB Baskı Makinesi Lehim Ekranı Yazıcı Yapıştırın 3

Sifonik ve programlanabilir püskürtme başlığı ve temizleme sıvısı, derinlemesine temizlik için kuru, ıslak ve vakumlu temizleme yöntemlerinin herhangi bir kombinasyonu olabilir.Yumuşak aşınma önleyici lastik sileceğin sökülmesi ve iyice temizlenmesi kolaydır.
