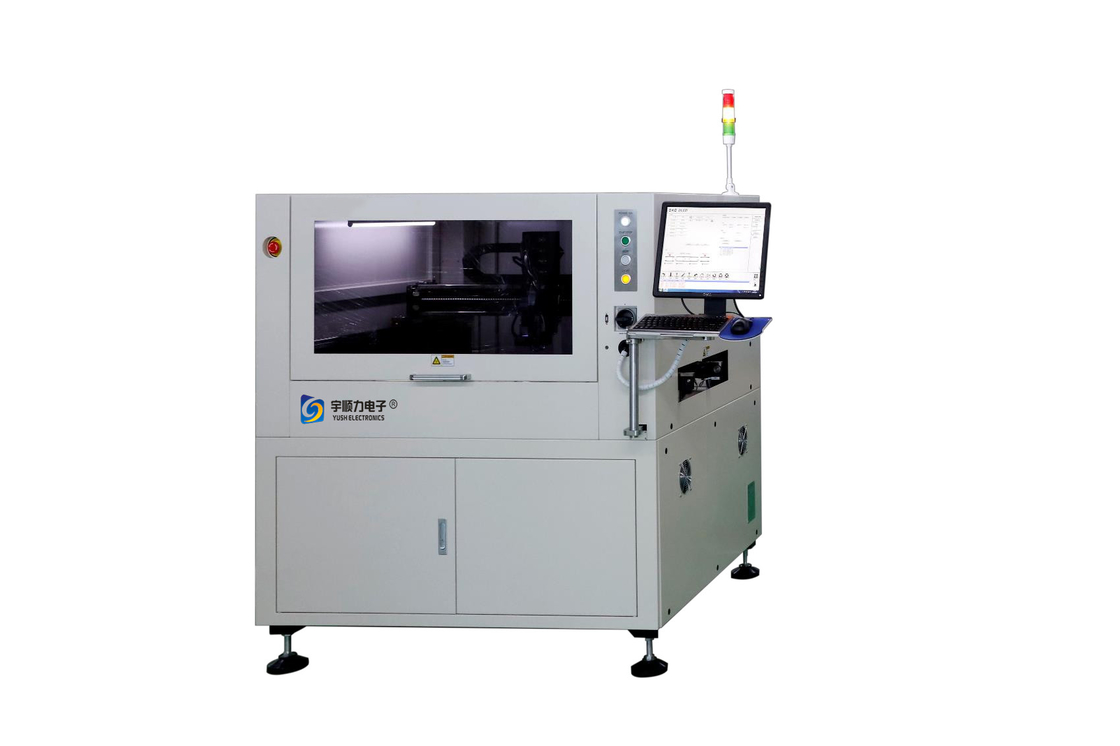

AC220V Görsel Konumlandırma Lehim Pastası Baskı Makinesi Windows 7

Name: AC220V Görsel Konumlandırma Lehim Pastası Baskı Makinesi Windows 7
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-LED
Price: 40,175.00 USD
Availability: InStock

Ürün Detayları

Menşe yeri: Jiangsu

Marka adı: YUSH

Sertifika: CE Mark

Model numarası: YS-LED

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 1 Takım

Fiyat: business negotiation

Ambalaj bilgileri: Ahşap paket

Teslim süresi: 3 gün ila 7 gün

Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Yetenek temini: Ayda 25 Takım/Takım

En İyi Fiyatı Alın

Ürün Detayları

Ürün Tanımı

Vurgulamak:
                                                                                                                                                                                                                                                AC220V Lehim Pastası Baskı Makinesi, Windows 7 Lehim Pastası Baskı Makinesi, CCD Vision Konumlandırma Lehim Pastası Yazıcısı


PCB maksimum boyutu:	890X510mm (İki kademeli destek 1200-1500mm)	PCB Min boyutu:	50x60mm
PCB Kalınlığı:	1~6MM	Taşıma yüksekliği:	900 ± 40mm
ulaşım yönü:	Sağa / Sağa	görsel sistem:	CCD Görüntü Konumlandırma Sistemi

PCB maksimum boyutu:	890X510mm (İki kademeli destek 1200-1500mm)
PCB Min boyutu:	50x60mm
PCB Kalınlığı:	1~6MM
Taşıma yüksekliği:	900 ± 40mm
ulaşım yönü:	Sağa / Sağa
görsel sistem:	CCD Görüntü Konumlandırma Sistemi

AC220V Görsel Konumlandırma Lehim Pastası Baskı Makinesi Windows 7

Cihaz modeli:YSL-LED

AC220V Görsel Konumlandırma Lehim Pastası Baskı Makinesi Windows 7 0

Ekipman performans parametreleri

modeli	YSL-LED
PCB Maksimum Boyutu	890X510mm (İki kademeli destek 1200-1500mm)
PCB Min Boyutu	50X60mm
PCB Kalınlığı	1~6mm
Taşıma Yüksekliği	900 ± 40mm
Ulaşım Yönü	Sağa / Sağa
Ürün ağırlığı	≤5KG
Konveyör Kenar Mesafesi	≥9mm
Bileşen Yüksekliğinin Alt	≤10mm
Kaldırıcı Yöntemi	yan kaldırıcı
Konveyör Aşaması	İki bölümlü taşıma rayı
G/Ç arayüzü	SMEMA
Temizleme Sistemi	Vakum temizleme tutkalı
CCD FOV	13x10mm
görsel sistem	CCD Görüntü Konumlandırma Sistemi
Makine Özellikleri
Konum Doğruluğu	±50μm@3sigma
Konum Doğruluğunu Tekrar Et	±25μm@3sigma
İşletim sistemi	Windows 7
Hava besleme	4~6Kgf/cm2
Güç kaynağı	AC:220±10%, 50/60HZ ,1.5KW
Kontrol metodu	Bilgisayar Kontrolü
Makine Boyutları	1600(U) x 1258(G) x 1490(Y) mm
Makina ağırlığı	Yaklaşık: 1000Kg

Fonksiyonel konfigürasyon

standart yapılandırma	Hava basıncı stabilizasyon cihazı	seçenek yapılandırması	mikro terazi
	Vakumlu temizleme cihazı		silme sistemi
	Düşük hidrolik seviye algılama		Kodu çevrimiçi tarayın
	XYZ eksen kalibrasyon platformu		Çift valf senkronizasyonu
	kafa ısıtma		MES sistemi
	Pnömatik vana		Piezo valf

Boyutlar ve Görünüm

AC220V Görsel Konumlandırma Lehim Pastası Baskı Makinesi Windows 7 1

Test raporu

Test öğeleri	Tekrarlama doğruluğu X	Tekrarlama doğruluğu Y	Konumlandırma doğruluğu X	Konumlandırma doğruluğu Y
Şartname	―25μm~25μm		―50μm~50μm
standart	3.335	3.593	2.692	1.995
CPK ölçülen değer	geçti	geçti	geçti	geçti

AC220V Görsel Konumlandırma Lehim Pastası Baskı Makinesi Windows 7 2

tekrarlanabilirlik
Test yöntemi: Makine kendi başına üretimi simüle eder, CPK verilerini üretir, CPK test yazılımı sonuçları okur ve analiz eder ve grafikler oluşturur
Test hızı: CCD X: 800 mm/sn
CCD Y: 800 mm/sn
Görüntü alma gecikmesi: 110ms
Taşıma hızı: 20 mm/sn
Test ortamı: makine seviyesi
Sıcaklık: 24℃
Nem: %60

AC220V Görsel Konumlandırma Lehim Pastası Baskı Makinesi Windows 7 3

Uygulama alanı

AC220V Görsel Konumlandırma Lehim Pastası Baskı Makinesi Windows 7 4

AC220V Görsel Konumlandırma Lehim Pastası Baskı Makinesi Windows 7 5
