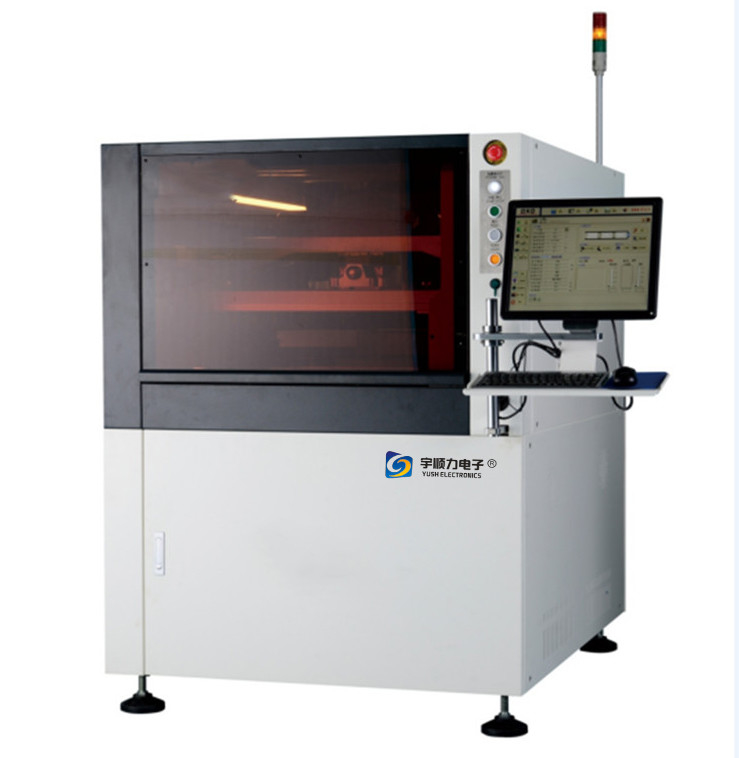

CCD Dijital Kamera Sistemi Lehim Pastası Baskı Makinesi Otomatik

Otomatik lehim pastası baskı makinesinin teknik avantajları

1: Bireysel ihtiyaçları karşılamak için özelleştirilmiş sistem çözümleri, çeşitli üretim uygulamaları için esnek seçenekler.

2: Profesyonel düzeyde yüksek kaliteli mekanik tasarım, profesyonel düzeyde 03015 (metrik) lehim pastası baskı süreci desteği, 14 yıllık yüksek kaliteli makine imalat deneyimi.

3. Çalıştırması kolay, hat değişikliği için duruş süresini en aza indirin.Minimum bakım gereksinimleri ve bakım maliyetleri.

4. Herhangi bir zamanda süreç izleme ve izleme için akıllı yazılım araçlarını kullanın.

YSL teknik eğitim avantajları

1. Sistem tasarımı, işletimi ve süreç akışında uzmanlık sağlayın

2. Üretim verimliliğini artırmanıza yardımcı olacak profesyoneller

3. Kapsamlı eğitim planı

4. Kişilik eğitimi ve atölye çalışmaları

5. Dahili eğitim

Otomatik lehim pastası baskı makinesi Fonksiyon tanıtımı

1. CCD dijital kamera sistemi:

Yepyeni optik yol sistemi (1.3 milyon dijital kamera) - tek tip halka ışık ve yüksek parlaklıkta koaksiyel ışık, sonsuz ayarlanabilir parlaklık işleviyle birlikte, her türlü İşaret noktasının iyi tanımlanabilmesini sağlar (düzensizlik İşaret noktası dahil), uygun kalay kaplama, bakır kaplama, altın kaplama, kalay püskürtmeli, FPC ve farklı renklerde diğer PCB türleri.

2.Ray konumlandırma sistemi

Ulusal faydalı model buluş patenti Patent No. (ZL 2005100371991.6), çıkarılabilir, programlanabilir esnek yan klips cihazı, esnek panolar, bükülmüş PCB'ler ve benzersiz üst düzleştirme için.

Yazılım programlaması sayesinde kalay kalınlığını etkilemeden otomatik olarak esnetilebilir.

3. Yepyeni sıyırıcı yapı tasarımı

Kayar rayın ve silindirin yeni sıyırıcı yapısı sayesinde çalışma kararlılığı iyileştirilir ve hizmet ömrü uzar.

4. Çelik ağ algılama sistemi

Şablonun üzerindeki ışık kaynağını dengeleyerek ve şablonun ağını gerçek zamanlı olarak kontrol etmek için CCD'yi kullanarak, şablonun temizlendikten sonra engellenip engellenmediğini hızlı bir şekilde algılayabilir ve yargılayabilir ve PCB'nin 2D tespiti olan otomatik temizleme işlemini gerçekleştirebilir. yazı tahtası.bir tür ek.

5. Şişe tipi otomatik kalaylama ve otomatik lehim pastası algılama fonksiyonu

Lehim pastasının kalitesini ve şablondaki lehim pastası miktarını sağlamak için lehim pastasını düzenli ve sabit noktalarda otomatik olarak ekleyin.Müşterilerin baskı kalitesini sağlamak ve verimliliği artırmak için.

Sensör, şablon üzerindeki lehim pastası miktarını yöneterek istikrarlı kalite ve uzun süreli sürekli baskı sağlar.Verimliliği artırın

6. Lehim pastası haddeleme algılama fonksiyonu

1. Şablon lehim pastası kalınlık algılama sistemi esas olarak silecek ışınının arkasına yerleştirilmiş bir lazer mesafe sensöründen oluşur.

2. Çalışma prensibi esas olarak makine fabrikadan çıkmadan önce lazerden sensöre olan mesafeyi ayarlayacağız.Yuvarlanan lehim pastasının çapı ф12 mm'den az olduğunda, yazılım alarm verecek ve lehim pastası eklemeyi veya üretime devam etmeyi isteyecektir.Makine aynı anda otomatik kalaylama işleviyle yapılandırılmışsa, kalay miktarı ayarlanan değerden az olduğunda, otomatik olarak lehim pastası ekleyecektir (yukarıda gösterildiği gibi).

3. Lazer mesafe sensörü, Keyence'in amplifikatörünün yerleşik CMOS lazer sensörünü kullanır.Mükemmel görünürlüğe sahip ve kullanımı kolay paslanmaz çelik bir kasaya sahiptir.Ayarı tamamlamak için yalnızca üç kez basması yeterlidir ve herkes bunu kolayca yapabilir.Ayarlamalar ve ayarlar.

7. Şişe tipi otomatik kalaylama ve otomatik lehim pastası algılama fonksiyonu

Lehim pastasının kalitesini ve şablondaki lehim pastası miktarını sağlamak için lehim pastasını düzenli ve sabit noktalarda otomatik olarak ekleyin.Müşterilerin baskı kalitesini sağlamak ve verimliliği artırmak için.

Sensör, şablon üzerindeki lehim pastası miktarını yöneterek istikrarlı kalite ve uzun süreli sürekli baskı sağlar.Verimliliği artırın

8. Yeni çok işlevli arayüz

Özlü.Çalıştırması kolay.Gerçek zamanlı sıcaklık ve nem izleme fonksiyonu

9. Makinenin tüm vida çubukları ve kaydırıcı kılavuzları orijinal yabancı ürünlerle üretilmekte ve doğruluk ve istikrar sağlamak için ithal edilmektedir.

10. Lider Endüstri 4.0 Uyumluluğu

Makine durumu ve parametrelerinin otomatik olarak yüklenmesi veya çıktısı yoluyla, müşterilerin Endüstri 4.0 akıllı üretimi için güçlü bir garanti sağlar.Müşterinin MES sistemiyle kusursuz bağlantıyı gerçekleştirebilir ve yüksek ürün izlenebilirliği elde edebilir;ekipman bakımının akıllı yönetimi ve kontrolü.

Yerinde yönetimin gerçekleştirilmesine göre her kademedeki mühendislik personelinin kullanım hakları kendilerine tahsis edilir.

Otomatik lehim pastası baskı makinesi parametreleri

Neden YSL'yi seçmelisiniz?

Dongguan Yushunli Automation Equipment Co., Ltd. (YSL), elektronik imalat endüstrisi (SMT) için en profesyonel lehim pastası baskı çözüm sistemini sağlayabilir.Yüksek kaliteli otomatik lehim pastası baskı makinesi üreticisi olarak, elektronik bileşenlerin montajı ve üretiminde her zaman teknolojik yenilik trendine öncülük etmiştir.YSL, otomotiv elektroniği, medikal teknoloji, havacılık teknolojisi, endüstriyel elektronik ve askeri sanayi alanlarında mükemmel kalitesiyle uzun süredir sayısız "ağır" müşterinin güvenini kazanmıştır.

Teknoloji bizim tutkumuz.YSL, mükemmel ürün kalitesi peşindedir ve ayrıca mükemmel müşteri hizmeti sağlamayı taahhüt eder.Çin'den Avrupa'ya veya Singapur'dan Amerika Birleşik Devletleri'ne - tüm satış ve servis ağlarını mükemmelleştirmeyi hedefliyoruz.Size dünyayı kapsayan profesyonel destek sağlamaya adamıştır!YSL'nin baskı sistemi, montajı veya süreci hakkında özel sorularınız mı var?Sorumluluğumuz satışta bitmiyor, YSL ekipmanı satın aldıktan sonra sizinle en yakın temasta kalıp tüm ihtiyaçlarınıza hızlı ve ivedilikle cevap vereceğiz.Zamanında teslimatı sağlamak ve en yüksek standartta kurulum ve bakım hizmetlerini gerçekleştirmek için elimizden gelenin en iyisini yapacağız.Ek olarak, uzmanlarımız günün 24 saati hizmetinizdedir ve üretimin sorunsuz devam etmesi için size uygulama desteği sağlamaya hazırdır.
