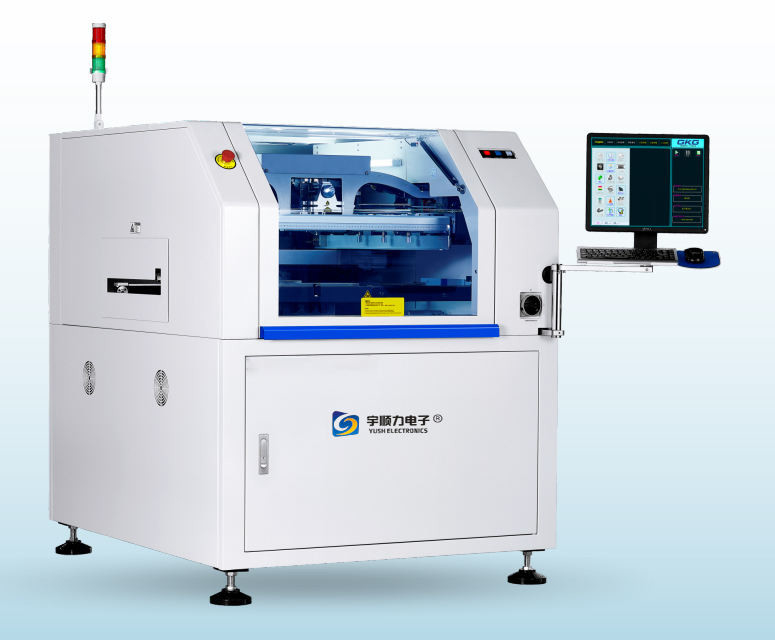

Name: Elektrostatik Korumalı Tam Otomatik Lehim Pastası Yazıcısı
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-G5
Price: 40,175.00 USD
Availability: InStock

Ürün Detayları

Menşe yeri: Jiangsu

Marka adı: YUSH

Sertifika: CE Mark

Model numarası: YS-G5

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 1 Takım

Fiyat: business negotiation

Ambalaj bilgileri: Ahşap paket

Teslim süresi: 3 gün ila 7 gün

Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Yetenek temini: Ayda 25 Takım/Takım

En İyi Fiyatı Alın

Ürün Detayları

Ürün Tanımı

Vurgulamak:
                                                                                                                                                                                                                                                10mm/sn Lehim Pastası Yazıcısı, Tam Otomatik Lehim Pastası Yazıcısı, Elektrostatik Koruma Lehim Pastası Baskı Makinesi


temizleme hızı:	10-200 mm/sn	CCD FOV:	10*8mm
Kamera Döngüsü süresi:	300ms	İşaret boyutu:	0,5-5 mm
Makine Ağırlığı Yaklaşık:	900kg	Elektrostatik koruma:	ESD topraklama ve elektrostatik koruma gereklidir

temizleme hızı:	10-200 mm/sn
CCD FOV:	10*8mm
Kamera Döngüsü süresi:	300ms
İşaret boyutu:	0,5-5 mm
Makine Ağırlığı Yaklaşık:	900kg
Elektrostatik koruma:	ESD topraklama ve elektrostatik koruma gereklidir

Elektrostatik Korumalı Tam Otomatik Lehim Pastası Yazıcısı

Ekipman tanıtımı

Bir.Ekipman gövdesi
1. Ekipman modeli YS-G5
2. Ekipman boyutu 1140 (ön uzunluk) * 1364 yan derinlik) * 1404 (yükseklik) mm
3. Ana güç kaynağı: AC: 220±10%, 50/60HZ 3KW nominal akımlı kararlı güç kaynağı, fiş tipi: inç.Elektrik arayüzü yukarıdaki şekilde gösterildiği gibidir:
4. Ana hava besleme kaynağı: 4.0~6kgf/cm² basınca sahip kararlı bir endüstriyel hava kaynağı, trakea çapı 6mm/8mm/10mm/12mm, trakeanın ön eklemi evrenseldir ve arka eklemin yalnızca trakea boyutuna uygun
5. Makine ağırlığı: yaklaşık 900Kg

İki.Ekipman kullanım ortamı
1. Atölye sıcaklığı—20℃~+45℃
2. Atölye nemi %30-60
3. Elektrostatik koruma: ESD topraklama ve elektrostatik koruma gereklidir
4. Ekipman birinci katta kullanılmıyorsa, lütfen zeminin ağır yük taşımasına dikkat edin ve yük taşıma kapasitesi ≥650kg/m² olmalıdır.

Makine Performansı
Konum Doğruluğunu Tekrar Et	±0.01 mm
Baskı Doğruluğu	±0.025mm
NCP-CT	7.5s
HCP-CT	19s/adet
İşlem BT'si	5 dakika
Transfer hattı CT	3 dakika
Substrat işleme parametresi
Max9∶27imum tahta boyutu	*400340mm Ölçeklenebilir:530340mm(Seçenekler)*
Minimum tahta boyutu	*5050mm**
Tahta kalınlığı	0,4-6 mm
Kamera Mekanik aralığı	*528340mm**
Maksimum tahta ağırlığı	3kg
Tahta kenar boşluğu	2.5mm
tahta yüksekliği	15 mm
Taşıma hızı	900±40mm
(Maks) Taşıma hızı	Segment kontrolü 1500mm/s(Maks)
Taşıma yönü	Tek bölümlü taşıma rayı
İletim yönü	Soldan sağa
	Sağdan sola
	Aynı içeri ve dışarı
Destek sistemi	Manyetik Pim
	Destek Bloğu
	Manuel Yukarı-aşağı tablo
Kurulu kelepçe	Otomatik üst sıkıştırma
	yan sıkıştırma
	Adsorpsiyon fonksiyonu
Yazdırma Parametreleri
Baskı Hızı	10~200mm/sn
Baskı Basıncı	0,5~10Kg
Baskı Modu	Tek veya çift doktor bıçağı baskı
Kule Tipi	(09/s5/st alfue) apels ofoonbs/mand (09/ss/stalle) Chiell/Dievilievi
Koparmak	0~20mm
Snap-Hızı	0~20mm/sn
Şablon çerçeve boyutu	*470370mm~737737mm(Kalınlık∶20-40mm)*
Çelik ağ konumlandırma yöntemi	Otomatik Y yönü konumlandırma (manuel kompanzasyon ayarıyla uyumlu)
Temizleme Parametreleri
Temizleme Sistemi	Kuru, Islak Vakum üç mod
Temizleme sistemi	Yukarı Damla tipi
Temizleme vuruşu	Otomatik nesil
Temizleme pozisyonu	Temizlik sonrası
Temizleme Hızı	10-200 mm/sn
Temizleme sıvısı tüketimi	Otomatik ve Manuel olarak ayarlanabilir
Temizleme kağıdı tüketimi	Otomatik ve Manuel olarak ayarlanabilir
Görüş Parametreleri
CCD FOV	*108mm**
Kamera tipi	130 Bin CCD Dijital kamera
Kamera Sistemi	Kilit yukarı/aşağı optik yapı
Kamera Döngüsü süresi	300ms
Referans işareti türleri	Standart Referans İşareti Şekli
	Yuvarlak, kare, elmas, çapraz
	Ped ve profil
İşaret boyutu	0,5-5 mm
Numarayı işaretle	Maks: 4 adet
uzak dur numarası	Maksimum: 1 adet
Akıllı ekipman
güvenli kontrol	Durmak için kapı açık, anormal alarm
2D inceleme	Daha az teneke/eksik baskı/sürekli teneke tespiti
Otomatik sıkma	Kılavuz rayı otomatik olarak yukarı itin
vakum adsorpsiyon	Platform vakum adsorpsiyonu
makine parametresi
Güç kaynağı	AC:220±10%,50/60Hz2.2KW
Hava basıncı	4~6Kgf/cm²
Hava tüketimi	Yaklaşık 5L/dak
Çalışma sıcaklığı	-20℃~+45℃
Çalışma ortamı nemi	%30~%60
Makine boyutu (Kule ışığı olmadan)	1404(H)mm
Makine Uzunluğu	1140(U)mm
Makine Genişliği	1364(G)mm
Makine Ağırlığı Yaklaşık	Yaklaşık∶Yaklaşık 900Kg
Ekipman yük taşıma gereksinimleri	650Kg/㎡
