Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT production line unloader, PCB depaneling stacking machine, smart stacking unloader machine


Ağırlık:	200kg	Hava Basıncı:	0.4-0.6Mpa
Güç kaynağı:	tek fazlı 220V50HZ	Boyutlar:	113015001660mm
Magazin boyutları:	320355570mm	PCB Boyutları:	L330*W250
Kaldırma adımı:	10.20.30.40.50	Motor gücü:	90W
Kontrol sistemi:	PLC Programlanabilir Denetleyici	Besleme Süresi:	<5 saniye
Kılavuz Ray Materyali:	Buzlu alüminyum profil	Zincir Tipi:	Bin kuşluk plastik zincir
Motorlu Tip:	Dik açılı motor	Sürücü mekanizması:	Bilyalı vida
Kontrol Paneli:	LED TFT dokunmatik ekran

Ağırlık:	200kg
Hava Basıncı:	0.4-0.6Mpa
Güç kaynağı:	tek fazlı 220V50HZ
Boyutlar:	113015001660mm
Magazin boyutları:	320355570mm
PCB Boyutları:	L330*W250
Kaldırma adımı:	10.20.30.40.50
Motor gücü:	90W
Kontrol sistemi:	PLC Programlanabilir Denetleyici
Besleme Süresi:	<5 saniye
Kılavuz Ray Materyali:	Buzlu alüminyum profil
Zincir Tipi:	Bin kuşluk plastik zincir
Motorlu Tip:	Dik açılı motor
Sürücü mekanizması:	Bilyalı vida
Kontrol Paneli:	LED TFT dokunmatik ekran

Smart Stacking Unloader Is Suitable for SMT Production Lines.

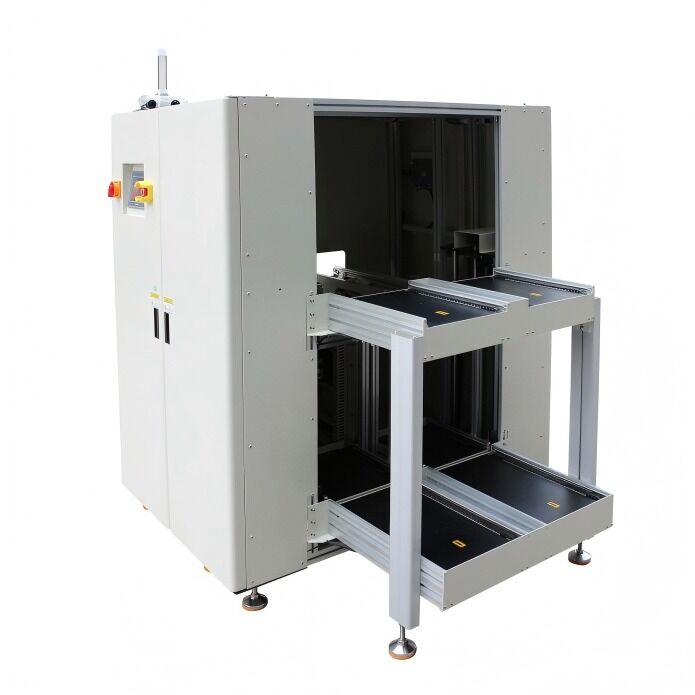

Smart Stacking Unloader for SMT Production Lines

Product Overview

This automated stacking unloader is specifically designed for SMT production lines, providing efficient PCB handling with precise control and reliable operation.

Key Features

Robust and stable mechanical design for continuous operation
PLC control system with programmable sheet feeding timing
Rapid operation with cycle times under 5 seconds
LED TFT touch screen control panel for intuitive operation
Pass-through function for continuous PCB board transfer

Technical Specifications

Parameter	Specification
External Dimensions	1130 × 1500 × 1660 mm
Guide Rail System	National standard frosted aluminum profile with thousand-bird plastic chain
Drive System	90W Taiwan special right-angle motor driving ball screw for magazine vertical movement
Magazine Specification	320mm (W) × 355mm (L) × 570mm (H)
PCB Specification	330mm (L) × 250mm (W)
Lift Platform Pitch Selection	10, 20, 30, 40, 50 mm increments
Control System	Huichuan PLC programmable controller
Power Supply	Single-phase 220V 50HZ
Air Source Requirement	0.4 - 0.6 MPa
Electrical Cabinet	Included (1 set)
