Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Optik Hizalamalı BGA Yeniden İşleme İstasyonu, ZM-R7220A BGA Yeniden İşleme Makinesi, PCB Ayırma BGA İstasyonu


Gerilim:	220V	Güç:	5650W
Ağırlık:	76kg	Boyutlar:	685633850mm
Üst Isıtıcı Gücü:	1450W	Alt ısıtıcının gücü:	1200W
IR ısıtıcı gücü:	2700W	Sıcaklık Doğruluğu:	± 3 ℃
Maksimum PCB Boyutu:	415×370mm	PCB Boyutu Min.:	6×6mm
BGA çip maksimum:	60×60mm	BGA çip min:	2×2mm
Montaj doğruluğu:	±0,02 mm	Optik Büyütme:	230X
Sıklık:	50/60 Hz

Gerilim:	220V
Güç:	5650W
Ağırlık:	76kg
Boyutlar:	685633850mm
Üst Isıtıcı Gücü:	1450W
Alt ısıtıcının gücü:	1200W
IR ısıtıcı gücü:	2700W
Sıcaklık Doğruluğu:	± 3 ℃
Maksimum PCB Boyutu:	415×370mm
PCB Boyutu Min.:	6×6mm
BGA çip maksimum:	60×60mm
BGA çip min:	2×2mm
Montaj doğruluğu:	±0,02 mm
Optik Büyütme:	230X
Sıklık:	50/60 Hz

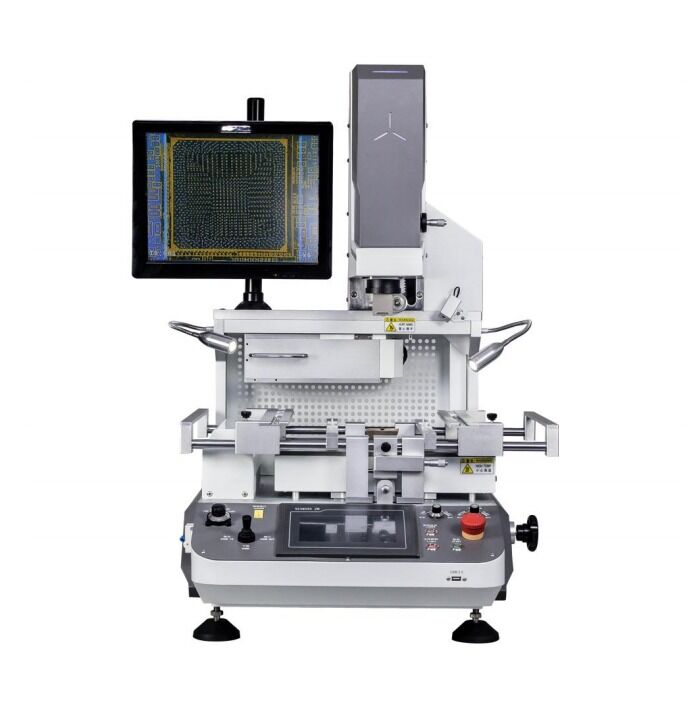

Yüksek Kaliteli ZM-R7220A Optik Hizalamalı BGA Yeniden İşleme İstasyonu

ZM-R7220A Optik Hizalama ile BGA Yeniden İşleme İstasyonu

Ürün Uygulamaları

Bu yüksek hassasiyetli BGA yeniden işleme istasyonu profesyonel PCB onarım ve bileşen değiştirme uygulamaları için tasarlanmıştır:

BGA bileşenlerinin tüm türlerini (kurşunsuz ve kurşunlu) çözme ve lehimleme
Ana kartın BGA IC çiplerini ve diğer bileşenlerini çıkarın ve onarın
PCB montajı sırasında arızalı lehimli eklemlerin yeniden işlenmesiyle üretim maliyetlerini azaltmak
Mikro BGA, VGA, CCGA, QFN, CSP, LGA, SMD ve diğer çip seti türlerinin yeniden işlenmesi
Dizüstü bilgisayarlarda, oyun konsollarında, cep telefonlarında ve elektronik cihazlarda yüksek hassasiyetle ana kart yeniden işleme için idealdir

Temel Özellikler

Gelişmiş Isıtma Sistemi

Büyük alanlı kızılötesi karbon lif ön ısıtma sistemi, ışık kirliliği olmadan hızlı, eşit ısıtma sağlar
Üst, alt ve IR ısıtıcıların ±3°C sıcaklık doğruluğuyla bağımsız kontrolü
On segmentli sıcaklık kontrol süreci tüm BGA yeniden işleme uygulamaları için uygundur
PCB ısıtma için ayarlanabilir IR ön ısıtma alanı

Kesin Optik Hizalama

Parlaklık bölünmesi, zoom ve mikro ayar fonksiyonları ile ayarlanabilir CCD renk optik sistemi
Otomatik kromatizm çözünürlüğü ve parlaklık ayarlaması
±0.02mm içinde montaj doğruluğu ile 230X büyütme
Uzun süreli tekrar çalışma seanslarında göz yorgunluğunu önler

Akıllı İşletim Sistemi

Yüksek çözünürlüklü insan-makine arayüzü, yetkililerin koruduğu sıcaklık parametreleri
Otomatik lehimleme ve lehimleme fonksiyonları, manuel ayarlama gerekmez
Tek tuşlu geri çağırma yeteneği ile sınırsız sıcaklık profili depolama
Sürücüsüz PC kontrolü ile USB bağlantısı
360° dönen BGA nozel sistemi, kolay monte ve değiştirme

Güvenlik ve Koruma

Kapsamlı güvenlik koruma fonksiyonları ile CE sertifikalı
Sıcaklık kontrol sınırlarını aştığında otomatik kapatma devri
Yetkisiz değişiklikleri önlemek için şifreden korunan sıcaklık parametreleri
Tamamlama alarmları ve çift koruma sistemleri
PCB bileşenlerini ve makineyi anormal koşullarda hasar görmekten korur

Teknik özellikler

Güç kaynağı	AC 220V ± 10%, 50/60 Hz
Toplam Güç	En fazla 5650W
Isıtma gücü	Üst: 1450W, Alt: 1200W, IR: 2700W
Sıcaklık Kontrolü	K tipi termokople (Kapalı döngü), ±3°C doğruluk
PCB Boyut aralığı	Maks: 415 × 370 mm, Min: 6 × 6 mm
BGA Çip Boyutu	Maks: 60 × 60 mm, Min: 2 × 2 mm
Konumlandırma Sistemi	Evrensel sabitleme ile V-çukurlu PCB desteği
Boyutları	685 × 633 × 850 mm (L × W × H)
Ağırlık	76 kg
Renk	Beyaz
