Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Micro PCB drilling machine with 0.005mm precision, PCB depaneling machine with positional accuracy, Precision PCB drilling machine for micro holes


Ağırlık:	4500 kg	Güç:	5 kw
Gerilim:	220V/380V	Boyut:	2100mm×2020mm×1820mm
Kablolama Boyutu:	550mm×670mm	Basınçlı Hava Basıncı:	6,5bar-7bar
Hava akışı:	200L/dak	Sabit iş parçası:	3,175 mm
Konumsal hassasiyet:	0,005 mm	Tekrarlanan konum hassasiyeti:	0,002 mm
Zaman başına delikler:	2	Maksimum Mil Hızı:	160K RPM
Min. matkap çapı:	0,10 mm	Maksimum Matkap Çapı:	6.35mm
Takım değiştirici numarası:	250 Adet

Ağırlık:	4500 kg
Güç:	5 kw
Gerilim:	220V/380V
Boyut:	2100mm×2020mm×1820mm
Kablolama Boyutu:	550mm×670mm
Basınçlı Hava Basıncı:	6,5bar-7bar
Hava akışı:	200L/dak
Sabit iş parçası:	3,175 mm
Konumsal hassasiyet:	0,005 mm
Tekrarlanan konum hassasiyeti:	0,002 mm
Zaman başına delikler:	2
Maksimum Mil Hızı:	160K RPM
Min. matkap çapı:	0,10 mm
Maksimum Matkap Çapı:	6.35mm
Takım değiştirici numarası:	250 Adet

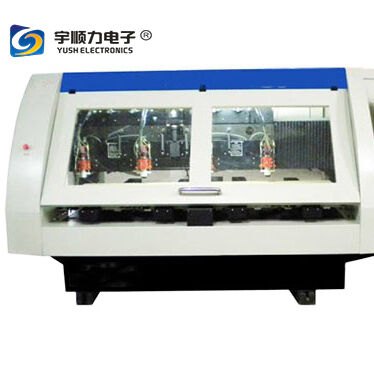

Micro Pcb Drilling Machine With Positional Precision 0.005mm

Micro PCB Drilling Machine with 0.005mm Positional Precision

This high-precision PCB drilling machine is designed for creating printed circuit boards, featuring 2-axis operation for drilling holes on both single and double-layer PCBs with exceptional accuracy.

Technical Specifications

Wiring Size	550mm × 670mm
X, Y, Z Axis Positioning Table	560mm × 840mm × 60mm
X, Y Axis Positioning Feed	40m/min
Z Axis Locomotion Feed	30m/min
X, Y Axis Acceleration	1.2g
Z Axis Acceleration	3G
Fixed Workpiece	3.175mm
Positional Precision	0.005mm
Repeat Positional Precision	0.002mm
Holes Per Time	2
Max Speed of Spindle (Optional)	160,000 rpm
Break Tool Check	Contact Drilling
Minimum Drill Diameter	0.10mm
Maximum Drill Diameter	6.35mm
Tool Changer Capacity	250 PCS
Laser Tool Check	Can check diameter and length of tools
CNC Type	Sieb & Meyer CNC 84.00
Power Supply	380V 50/60Hz
Total Power	5 KW
Compressed Air Pressure	6.5bar - 7bar
Air Flux	200 L/min
Machine Size	2100mm × 2020mm × 1820mm
Gross Weight	4500kg
