Yüksek Kaliteli Röntgen Çözümü YSL-X5600 Mikro odaklı Röntgen Denetim Sistemi Üretici

Ürün Detayları

Menşe yeri: Guangdong, Çin

Marka adı: YUSH

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 1 takım

Fiyat: $35,000 / set

En İyi Fiyatı Alın

Ürün Detayları

Ürün Tanımı

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Mikro odaklı X-ışını denetim sistemi, Garanti ile PCB pencereleme makinesi, YSL-X5600 Röntgen çözeltisi


Gerilim:	220V	Güç:	1,5 KW
Ağırlık:	750 kg	Boyutlar:	85010001700mm
Çekirdek bileşenler:	PLC, Motor, Rulman, Şanzıman, Motor, Basınçlı Kap	Çözünürlük:	Yüksek çözünürlük
Muayene Modu:	CNC denetimi	Masa Kontrolü:	X, Y, Z üç eksenli hareket
Hız ayarı:	Düşük, normal, yüksek hız	gerilim Kontrolü:	Yazılım seti
Akım kontrolü:	Yazılım seti	Görüntü ayarları:	Parlaklık, kontrast, otomatik kazanç, pozlama
çarpışma önleme sistemi:	Eğimi ve gözlemi en üst düzeye çıkarın	Otomatik Analiz:	Çap, boşluk oranı, alan, yuvarlaklık
Navigasyon:	Kızılötesi otomatik navigasyon

Gerilim:	220V
Güç:	1,5 KW
Ağırlık:	750 kg
Boyutlar:	85010001700mm
Çekirdek bileşenler:	PLC, Motor, Rulman, Şanzıman, Motor, Basınçlı Kap
Çözünürlük:	Yüksek çözünürlük
Muayene Modu:	CNC denetimi
Masa Kontrolü:	X, Y, Z üç eksenli hareket
Hız ayarı:	Düşük, normal, yüksek hız
gerilim Kontrolü:	Yazılım seti
Akım kontrolü:	Yazılım seti
Görüntü ayarları:	Parlaklık, kontrast, otomatik kazanç, pozlama
çarpışma önleme sistemi:	Eğimi ve gözlemi en üst düzeye çıkarın
Otomatik Analiz:	Çap, boşluk oranı, alan, yuvarlaklık
Navigasyon:	Kızılötesi otomatik navigasyon

Yüksek Kaliteli Röntgen Çözümü YSL-X5600 Mikro odaklı Röntgen Denetim Sistemi Üretici

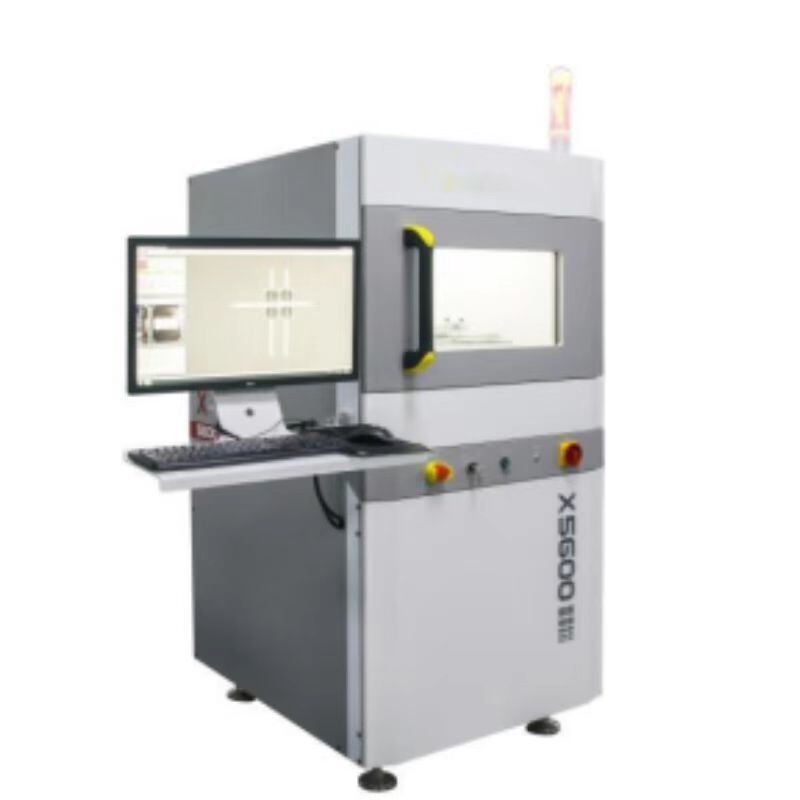

YSL-X5600 Mikro odaklı X-ışını denetim sistemi

Gelişmiş elektronik bileşen analizi için yüksek hassasiyetli mikro odaklı X-ışını inceleme sistemi

Başvurular

İşlevleri ve Özellikleri

Uygulama Avantajları

Miniatür ekipman, kurulması ve çalıştırılması kolay
Çip, BGA/CSP, Wafer, SOP/QFN, SMT ve PTU ambalajları, Sensörler ve diğer alanlardaki ürün denetimi için uygulanabilir
Çok kısa sürede en iyi görüntüyü elde etmek için yüksek çözünürlüklü tasarım
Kızılötesi otomatik navigasyon ve konumlandırma fonksiyonu çekim yerini hızlıca seçebilir
Çok noktalı diziyi hızlı ve otomatik olarak inceleyebilen CNC denetim modu
Eğimli çok açılı inceleme, örnek kusurlarını incelemeyi kolaylaştırır
Basit yazılım işleyişi, düşük işletme maliyetleri
Uzun ömür

Otomatik Boşluk oranı hesaplaması

Geliştirilmiş BGA denetim fonksiyonu: YSL-X5600 hızlı bir şekilde tek bir lehim topunu seçebilir ve işaretleyebilir veya matris kutusu ile denetlenmesi gereken lehim toplarını seçebilir;BGA kaynak toplarını elle veya otomatik olarak tanımlayabilir ve denetimi tamamlayabilir.Denetim sürecini kolayca tamamlamak ve doğru ve güvenilir denetim sonuçlarını sağlamak için sistem kılavuzlarını takip edin.

Boyut Ölçümü

Ölçme araçları arasında mesafe, mesafe oranı, çizgi mesafesi, açı, ok işareti, daire yarıçapı, nokta mesafesi, daire merkezleri mesafesi, çevre, elle çizilen çokgen,El çizimi serbest şekil vb.., metin tanımlama yetenekleri ile.

Donanım Teknik Parametreleri

Yazılım Teknik parametreleri

Masa Kontrolü

Masa hızı boşluk çubuğu ile ayarlanabilir: düşük, normal ve yüksek hız
X, Y, Z üç eksenli hareket ve eğimli açı klavye ile kontrol edilir
Büyük navigatör görünümü, net navigasyon görüntüsü, masa fare tıkladığınız yere taşınacak

CNC Programlama

Sadece fareyi tıklayın ve program yazabilirsiniz
Nesne masası konumlandırma için X, Y yönü boyunca hareket eder; konumlandırma için Z yönü boyunca hareket X-ışını tüpü
Yazılımla ayarlanan voltaj ve akım
Resim ayarları: parlaklık, kontrast, otomatik artış ve pozlama
Kullanıcılar program dönüşümü için mola zamanını değiştirebilirsiniz
Çarpışma karşıtı sistem iş parçasının eğimini ve gözlemini en üst düzeye çıkarabilir
BGA'nın çapı, boşluk oranı, alanı ve yuvarlaklığı üzerine otomatik analiz

Röntgen çalışma prensibi

Röntgen Uygulamaları
