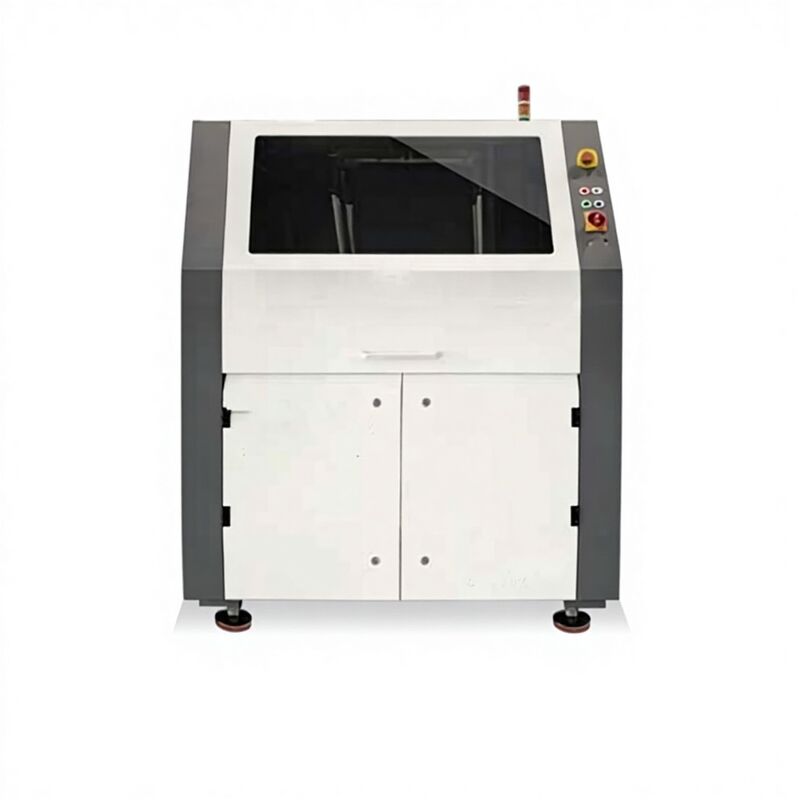

SMT Üretim hattı için yüksek kaliteli mini seçici lehimleme makinesi

Ürün Detayları

Menşe yeri: Guangdong, Çin

Marka adı: YUSH

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 1 takım

Fiyat: $19,000-22,000 / set

En İyi Fiyatı Alın

Ürün Detayları

Ürün Tanımı

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT için mini seçici lehimleme makinesi, garantili seçici lehimleme makinesi, PCB pencereleme lehimleme makinesi


Ağırlık:	1050 kg	Güç:	10 kw
Gerilim:	220V/380V	PCB proses tarafı:	≥3
PCB Ağırlığı:	≤5 kg	PCB Kalınlığı:	1-6mm
PCB Aktarım Hızı:	0.2-10	Cihaz Boyutları:	1435(U)1800(G)1670(Y) mm
PCB üst açıklığı:	120mm	PCB alt boşluğu:	60 mm
Konveyör bant yüksekliği:	900 ± 20 mm	Ayarlanabilir konveyör aralığı:	50-450 mm
Hava giriş basıncı:	0,6	Azot tüketimi:	1.5
Maksimum Güç Tüketimi:	<12 kW

Ağırlık:	1050 kg
Güç:	10 kw
Gerilim:	220V/380V
PCB proses tarafı:	≥3
PCB Ağırlığı:	≤5 kg
PCB Kalınlığı:	1-6mm
PCB Aktarım Hızı:	0.2-10
Cihaz Boyutları:	1435(U)1800(G)1670(Y) mm
PCB üst açıklığı:	120mm
PCB alt boşluğu:	60 mm
Konveyör bant yüksekliği:	900 ± 20 mm
Ayarlanabilir konveyör aralığı:	50-450 mm
Hava giriş basıncı:	0,6
Azot tüketimi:	1.5
Maksimum Güç Tüketimi:	<12 kW

SMT Üretim hattı için yüksek kaliteli mini seçici lehimleme makinesi

Yüksek Kaliteli Mini Seçici Lehim Makinesi SMT Üretim Hattı İçin

Ana Özellikler

Standart püskürtme, ön ısıtma ve lehimleme üniteleri ile kompakt makine alanında tam kaynak işlemi
Döner ray tasarımı, PCB yükleme/boşaltma işleminin makinenin aynı tarafından yapılmasını sağlar
Küçük ayak izi - standart SUNFLOW sistemi makinelerinden önemli ölçüde daha kısa
Kapsamlı işlem kaydı ile gerçek zamanlı kaynak işlemi izleme

Teknik Özellikler

Parametre Kategorisi	Parametre Adı	Özellik
Gövde Parametreleri	Cihaz Boyutları	1435(U)1800(G)1670(Y)
	Ekipman Ağırlığı (KG)	1050
	PCB Üst Boşluğu	120
	PCB Alt Boşluğu	60
	PCB İşlem Tarafı	≥3
	Konveyör Bant Yeri Yüksekliği	900±20
	PCB Transfer Hızı	0.2-10
	PCB Ağırlığı (KG)	≤5
	PCB Kalınlığı (fikstür dahil)	1-6
	Konveyör Bant Ayarlanabilir Aralığı	50-450
Konveyör Bant Genişlik Ayarlama Yöntemi	Elektrikli
PCB Transfer Yönü	Soldan sağa
Hava Giriş Basıncı	0.6
Azot Beslemesi	Müşteri tarafından sağlanır
Azot Giriş Basıncı	0.6
Azot Tüketimi	1.5
Gerekli Azot Saflığı	>99.999
Voltaj	380
Frekans	50/60
Maksimum Güç Tüketimi	<12
Maksimum Akım	<25
Makine Gürültüsü	<65
İletişim Arayüzü	SMEMA
Lehimleme Sistemi	Lehimleme X ekseni Maksimum Hareket Mesafesi	510
	Lehimleme Y ekseni Maksimum Hareket Mesafesi	450
	Lehimleme Z ekseni Maksimum Hareket Mesafesi	60
	Minimum Meme Dış Çapı	5.5
	Meme İç Çapı	2.5-10
	Maksimum Dalga Tepesi Yüksekliği	5
Kalay Fırını Kapasitesi	Yaklaşık 13kg(Sn63Pb)/ Yaklaşık 12kg(kurşunsuz)
Maksimum Lehimleme Sıcaklığı	330
Kalay Fırını Isıtma Gücü	1.15
Ön Isıtma Sistemi	Ön Isıtma Sıcaklık Aralığı	<200
	Isıtma Gücü	6
	Isıtma Yöntemi	Sıcak hava
Püskürtme Sistemi	Püskürtme X ekseni Maksimum Hareket Mesafesi	510
	Püskürtme Y ekseni Maksimum Hareket Mesafesi	450
	Püskürtme Yüksekliği	60
	Konumlandırma Hızı	<200
	Akı Tankı Kapasitesi	2

Standart Makine Yapılandırması

Püskürtme modülü
Ön ısıtma modülü
Lehimleme modülü (standart makine 6mm iç çaplı meme ile)
İletim sistemi

Çalışma Prensibi

Püskürtme kafasının önceden programlanmış programı, PCB kartını belirlenen konuma hareket ettirdikten sonra, yalnızca lehimlenmesi gereken parçalara akı püskürtülür. Püskürtme ve ön ısıtmadan sonra, elektromanyetik pompa platformu, önceden ayarlanmış programa göre elektromanyetik pompayı gerekli konuma hareket ettirerek lehimleme işlemini gerçekleştirir ve ardından lehimleme işlemini tamamlar.

Hızlı ve Kullanışlı Programlama Sistemi

Kararlı ve Yüksek Kaliteli Lehimleme Modülü

Özellikler ve Avantajlar

Kararlı dalga tepesi oluşumu
Kolay meme çıkarma ve değiştirme
Yüksek kaliteli meme (3 ay hizmet ömrü)
Küçük ayak izi tasarımı
Enerji verimli çalışma
Hızlı hat değiştirme yeteneği

Mekanik bir pompa yerine elektromanyetik bir pompa kullanılması, çalışma sırasında kararlı dalga tepeleri sağlar, mekanik aşınmayı ortadan kaldırır ve atık üretimini en aza indirir. Lehimleme modülü, işlem doğruluğunu sağlamak için yüksek hassasiyetli bir hareket sistemi içerirken, özel işlemler kalay köprülenme olgusunu önemli ölçüde azaltır. Lehimleme izleme kameraları ve otomatik dalga yüksekliği tespiti ile kullanıcı deneyimi geliştirilmiştir.

İletim Sistemi - Makaralı Konveyör Rayı

İletim sistemi, lehimleme alanını artıran ve kart kenarlarına yakın bileşenlerin lehimlenmesini kolaylaştıran makaralı taşıma kullanır.

Seçici Lehimleme İşlemi

PCB kartını belirlenen konuma aktarın
Ayarlanan prosedüre göre PCB'nin seçici olarak püskürtülmesi, ön ısıtılması ve lehimlenmesi
PCB çıkış işlemi tamamlandı

Yüksek Hassasiyetli Püskürtme Modülü

Standart makine, gerekli lehimleme alanlarına eşit akı uygulaması sağlayan Almanya'dan ithal edilmiş 130μm çapında hassas damla memeleri ile donatılmıştır. Minimum püskürtme alanı 3mm'dir, bu da geleneksel püskürtme yöntemlerine kıyasla en az %90 akı tasarrufu sağlar. Daha az hassasiyet gerektiren uygulamalar için, daha hızlı püskürtme işlemleri için alternatif püskürtme memeleri mevcuttur.

Tüm modül hareketleri, 0.05 mm'ye kadar tekrarlanabilirlik ile sorunsuz ve kararlı çalışma sağlayan servo motorlar ve bilyalı vidalar tarafından yönlendirilir.

Temel Yapı Modülü
