Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Tam Otomatik PCB Ayırma Makinesi, yüksek verimli görsel yazıcı, YS-12 PCB çıkartma makinesi


Ağırlık:	1500kg	Gerilim:	220V
Minimum Boyut:	520x300mm	Maksimum Boyut:	1500x750mm
PCB Minimum Boyutu:	50X50mm	PCB Maks Boyutu:	1200x350mm
PCB Kalınlığı:	0.4-6 mm	Pcb Warpage:	<%1
Taşıma hızı:	Maksimum 1500 mm/sn	Baskı Hızı:	10-200 mm/sn
Baskı Basıncı:	0.5-25 kg	Konum doğruluğunu tekrarlayın:	±0,015 mm
Yazdırma Doğruluğu:	±0,025 mm	Kamera Tipi:	130 megapiksel
Çalışma Sıcaklığı:	-20 ℃ -45 ℃

Ağırlık:	1500kg
Gerilim:	220V
Minimum Boyut:	520x300mm
Maksimum Boyut:	1500x750mm
PCB Minimum Boyutu:	50X50mm
PCB Maks Boyutu:	1200x350mm
PCB Kalınlığı:	0.4-6 mm
Pcb Warpage:	<%1
Taşıma hızı:	Maksimum 1500 mm/sn
Baskı Hızı:	10-200 mm/sn
Baskı Basıncı:	0.5-25 kg
Konum doğruluğunu tekrarlayın:	±0,015 mm
Yazdırma Doğruluğu:	±0,025 mm
Kamera Tipi:	130 megapiksel
Çalışma Sıcaklığı:	-20 ℃ -45 ℃

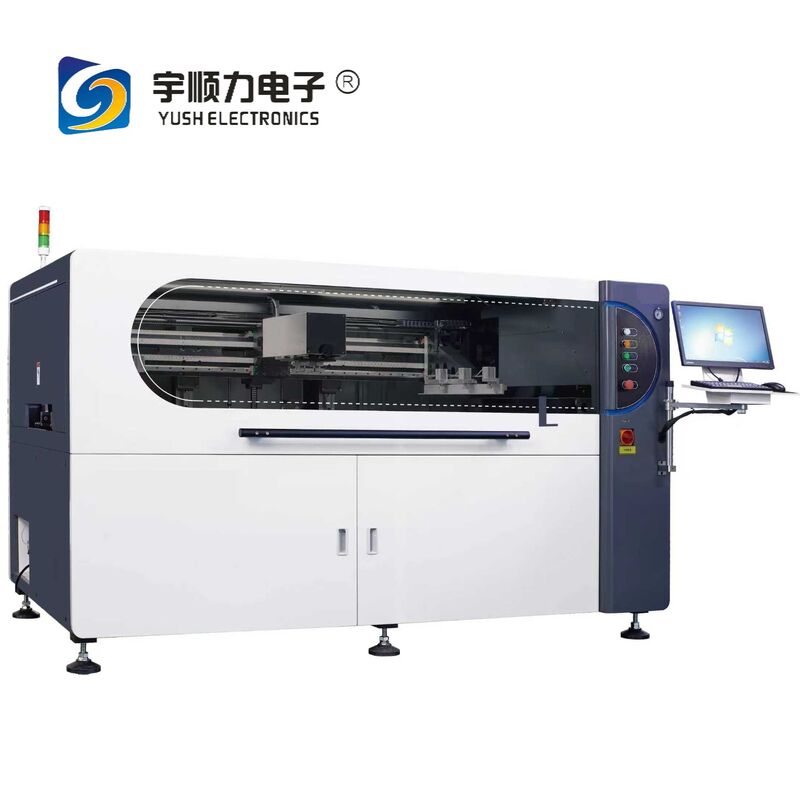

YS-12 Tam Otomatik Yüksek Verimli Görsel Yazıcı

YS-12 Tam otomatik yüksek verimlilikli görsel yazıcı

YS-12 tamamen otomatik görsel baskı makinesi mini LED, yarı iletken baskı ve yeni enerji uygulamaları için tasarlanmıştır.25 mm'lik mesafe ve eşit mesafe, ve yüksek hassasiyetli işlem gereksinimleri.

Teknik özellikler

Ekran Çerçeveleri

Parametreler	Spesifikasyon
Min Boyut	520×300 mm
Maksimum Boyut	1500×750 mm
Kalınlığı	20-40 mm
Şablon Konumu Modu	Manual konumlandırma

PCB kartı parametreleri

Parametreler	Spesifikasyon
PCB Min Boyutu	50×50 mm
PCB'nin en büyük boyutu	1200×350 mm
PCB kalınlığı	0.4-6mm
PCB Warpage	% 1
PCB kartı kenar boşluğu	2.5mm
Tahta Yüksekliği	25 mm
Taşıma Yüksekliği	900±40 mm
Taşıma Hızı	Maks 1500mm/s Programlanabilir
Taşıma Modu	Bir bölüm taşıma yolu
PCB kartının maksimum ağırlığı	7kg
Taşıma Yönü	Soldan sağa; Sağdan sola; Soldan sola; Sağdan sağa

Yazdırma parametreleri

Parametreler	Spesifikasyon
Yazdırma Hızı	10-200mm/s
Baskı	0.5-25kg
Yazdırma Modu	Tek veya çift squeegee baskı
Serbest bırakma mesafesi	0-20mm
Çarpma Modu	Üç aşamalı demolding
Squeegee tipi	Kauçuk squeegee/Çelik squeegee
Serbest bırakma hızı	0-20mm/s

Baskı Doğruluğu

Parametreler	Spesifikasyon
Yer doğruluğunu tekrarla.	±0,015mm
Baskı Doğruluğu	±0,025 mm
Döngü süresi (temizlik hariç)	<15 saniye
Değişim Zamanı	<5 dakika

Temizlik parametreleri

Parametreler	Spesifikasyon
Temizleme Hızı	Otomatik üretim
Temizlik pozisyonu	Doğru temizlik
Temizleme Hızı	10-200mm/s
Temizlik sıvısı tüketimi	Otomatik ve manuel ayarlanabilir
Temizlik kağıdı tüketimi	Otomatik ve manuel ayarlanabilir

Resim parametreleri

Parametreler	Spesifikasyon
CCD FOV	10x8mm
Kamera Türü	130 megapiksellik dijital kamera
Kamera Sistemi	Kilitleme/alt etme seçeneği yapısı
Kamera döngüsü süresi	150ms
İşaret Boyutu	0.1-6mm
Uzak dur Numara.	En fazla: 1 adet
İşaret Numarası	En fazla: 4 adet
2 boyutlu algılama	Düşük katran/kayıp baskı/sürekli katran tespit et

Fonksiyonel Yapılandırma

Güvenlik Kontrolü:Durmak için kapı açık, anormal alarm
Akıllı Kullanıcı Aracı:Yepyeni arabirim, kısayol tuş işlevi
İzin ayarları:Operatör, teknisyen ve mühendis erişim seviyeleri serbest yapılandırılabilir
Standart MES sistemi:Özel Endüstri 4.0 çözümleri, SOP kaydı, ekipman verileri yüklenmesi
SPI bağlantısı:Otomatik ofset telafi, daha az katran tespiti, otomatik çelik ağ temizliği
İzlenebilirlik sistemi:Kamera tarama kodu, 2,5×2,5-8×8mm boyutlarına uygun

Kurulum ve Site Gereksinimleri

Parametreler	Spesifikasyon
Makine ağırlığı	1500 kg
Ana güç kaynağı	AC: 220±10V; 50/60Hz, sabit akım ve güç kaynağı ile 3,5KW
Toprak tel	Ekipman ayrı topraklama gerektirir.
Fiş türü	İngilizce SS145 (13A)
Ana hava kaynağı	4.0-6kgf/cm2 endüstriyel gaz kaynağı, 8 mm düz hava yolu çapı
