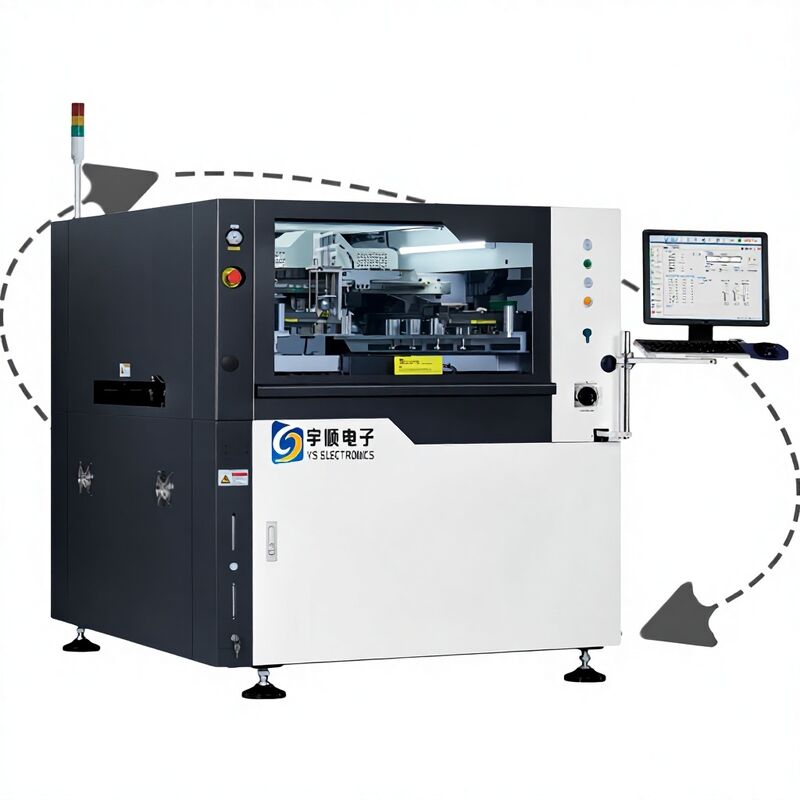

YS-GT High Precision Fully Automatic Solder Paste Printer for PCB

Ürün Detayları

Menşe yeri: Pompa emme

Marka adı: YUSH

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 1 takım

Fiyat: $13,000-16,000 / set

En İyi Fiyatı Alın

Ürün Detayları

Ürün Tanımı

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                high precision solder paste printer, fully automatic PCB printer, YS-GT solder paste machine


Ağırlık:	1100kg	Maksimum Kart Boyutu:	510510mm (İsteğe bağlı yükseltme:610510mm)
Minimum tahta boyutu:	50*50mm	Taşıma hızı:	1500 mm/sn(maks.)
Yazdırma hızı:	10~200 mm/sn	Baskı Basıncı:	0.5~20Kg
Güç Kaynağı:	AC:220±10%,50/60Hz 2,2KW	Makine Boyutu:	1500 ((H) mm
Hava Basıncı:	4~6Kgf/cm²	Çalışma Sıcaklığı:	-20 ℃ ~+45 ℃
Konum doğruluğunu tekrarlayın:	±10um@6σ,CPK≥2,0	Yazdırma doğruluğu:	±18um@6σ,CPK≥2,0
tahta kalınlığı:	0.4~6mm	maksimum tahta ağırlığı:	5 kg
makine uzunluğu:	1240(U)mm

Ağırlık:	1100kg
Maksimum Kart Boyutu:	510510mm (İsteğe bağlı yükseltme:610510mm)
Minimum tahta boyutu:	50*50mm
Taşıma hızı:	1500 mm/sn(maks.)
Yazdırma hızı:	10~200 mm/sn
Baskı Basıncı:	0.5~20Kg
Güç Kaynağı:	AC:220±10%,50/60Hz 2,2KW
Makine Boyutu:	1500 ((H) mm
Hava Basıncı:	4~6Kgf/cm²
Çalışma Sıcaklığı:	-20 ℃ ~+45 ℃
Konum doğruluğunu tekrarlayın:	±10um@6σ,CPK≥2,0
Yazdırma doğruluğu:	±18um@6σ,CPK≥2,0
tahta kalınlığı:	0.4~6mm
maksimum tahta ağırlığı:	5 kg
makine uzunluğu:	1240(U)mm

YS-GT High Precision Fully Automatic Solder Paste Printer for PCB

The YS-GT Fully Automatic Solder Paste Printer delivers exceptional precision and efficiency for PCB assembly applications, featuring advanced automation and robust performance characteristics.

Machine Performance Specifications

Parameter	Specification
Repeat Position Accuracy	±10μm @6σ, CPK≥2.0
Print Accuracy	±18μm @6σ, CPK≥2.0
NCP-CT (excluding cleaning and printing)	<7.5 sec
HCP-CT (including cleaning and printing)	18s/pcs
Process CT	4min
Transfer Line CT	2min

Substrate Processing Parameters

Parameter	Specification
Maximum board size	510×510mm (Optional upgrade to: 610×510mm)
Minimum board size	50×50mm
Board thickness	0.4~6mm
Camera Mechanical range	528×510mm
Maximum board weight	5kg
Board edge clearance	2.5mm
Board height	23mm Beyond trait items pin
Transport speed	900±40mm
Maximum Transport speed	Segmented control, 1500mm/s (Max)
Transport direction	One stage

Printing Parameters

Parameter	Specification
Print Speed	10~200mm/sec
Print Pressure	0.5~20Kg
Print Mode	One/Twice
Squeegee Type	Rubber/Squeegee Blade (angle 45/55/60)
Snap-off	0~20mm
Snap-Speed	0~20mm/sec
Template frame size	470×370mm~737×737mm
Steel mesh positioning method	Automatic Y-direction positioning

Cleaning Parameters

Parameter	Specification
Cleaning System	Dry, Wet, Vacuum three modes
High speed cleaning	Integrated & weave cleaning
Cleaning system	Side spray type
Cleaning stroke	Automatic generation
Cleaning position	Post cleaning
Cleaning Speed	10-200mm/sec
Cleaning fluid consumption	Auto & Manually adjustable
Cleaning paper consumption	Auto & Manually adjustable

Vision System Parameters

Parameter	Specification
CCD FOV	10×8mm
Camera type	130 Thousand CCD Digital camera
Camera System	Lock up/down optics structure
Camera Cycle time	100ms
Fiducial mark types	Round, square, diamond, cross, Pad and profile
Mark size	0.1-6mm
Mark number	Max: 4pcs
Stay away number	Max: 1pcs

Machine Technical Parameters

Parameter	Specification
Power Source	AC: 220±10%, 50/60Hz 2.2KW
Air Pressure	4~6Kgf/cm²
Air Consumption	About 5L/min
Operating Temperature	-20℃~+45℃
Working environment humidity	30%~60%
Machine dimension (without Tower light)	1500(H)mm
Machine Length	1240(L)mm
Machine Width	1410(W)mm
Machine Weight Approx	Approx: 1100Kg
Equipment load bearing requirements	650Kg/m²

Equipment Model & Dimensions

Equipment Model: YS-GT

Size: 1240(L) × 1410(W) × 1500(H)mm

Power and Gas Supply Requirements

Main power supply: AC: 220 ± 10%, 50/60HZ 3KW stable power supply with rated current, plug type: British system.

Main gas supply: A stable industrial gas source with a pressure of 4.0-6kgf/cm². The diameter of the gas pipe is 6mm/8mm/10mm/12mm, and the front joint of the gas pipe is universal. The rear joint only needs to match the size of the gas pipe.

Machine weight: approximately 1100Kg

Equipment Usage Environment

Workshop temperature: -20℃~+45℃
Workshop humidity: 30-60%
Static electricity protection: ESD grounding and static electricity protection are required
Floor load-bearing capacity: If the equipment is not used on a flat floor, please pay attention to the floor sinking load-bearing capacity, which must be ≥ 650kg/m²
