Name: YS-G9 Tam Otomatik Lehimleme Yapıştırıcı Beyaz
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-G9
Price: 10.00 USD
Availability: InStock

Ürün Detayları

Menşe yeri: Pompa emme

Marka adı: YUSH

Model numarası: YS-G9

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 1 takım

Fiyat: $10,000-10,900 / set

En İyi Fiyatı Alın

Ürün Detayları

Ürün Tanımı

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Tamamen Otomatik Lehimleme Yapıştırıcı, YS-G9 lehimli pasta yazıcısı, Garanti ile PCB pencereleme makinesi


Ağırlık:	1000 kg	Maksimum Kart Boyutu:	450*340mm
Taşıma hızı:	900±40mm	Yazdırma hızı:	10~200 mm/sn
Güç Kaynağı:	AC:220 ±%10,50/60Hz 2,2KW	Makine Boyutu:	1530(Y)aa
makine uzunluğu:	1172(U)aa	Makine genişliği:	1385(G)aa
Çalışma Sıcaklığı:	-20 ℃ ~+45 ℃	Konum doğruluğunu tekrarlayın:	±10um@6 σ,CPK≥2,0
Yazdırma doğruluğu:	±18um@6 σ,CPK≥2,0	tahta kalınlığı:	0.4~6mm
maksimum tahta ağırlığı:	3 kg	Hava Basıncı:	4~6Kgf/cm²
Ürün adı:	Yaklaşık 5L/dak

Ağırlık:	1000 kg
Maksimum Kart Boyutu:	450*340mm
Taşıma hızı:	900±40mm
Yazdırma hızı:	10~200 mm/sn
Güç Kaynağı:	AC:220 ±%10,50/60Hz 2,2KW
Makine Boyutu:	1530(Y)aa
makine uzunluğu:	1172(U)aa
Makine genişliği:	1385(G)aa
Çalışma Sıcaklığı:	-20 ℃ ~+45 ℃
Konum doğruluğunu tekrarlayın:	±10um@6 σ,CPK≥2,0
Yazdırma doğruluğu:	±18um@6 σ,CPK≥2,0
tahta kalınlığı:	0.4~6mm
maksimum tahta ağırlığı:	3 kg
Hava Basıncı:	4~6Kgf/cm²
Ürün adı:	Yaklaşık 5L/dak

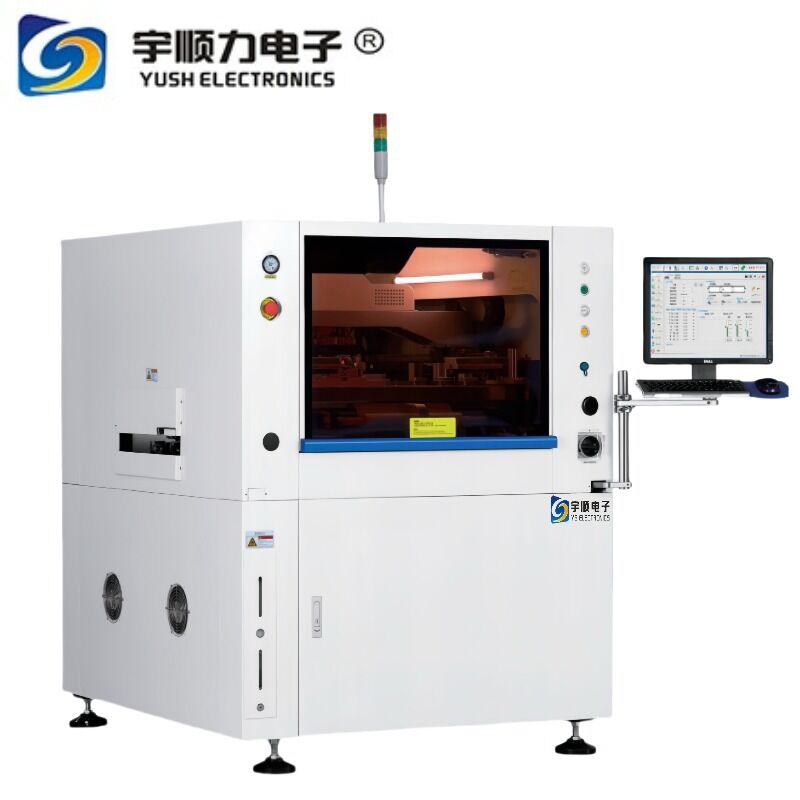

YS-G9 Tam Otomatik Lehimleme Yapıştırıcı Beyaz

YS-G9 Tam Otomatik Lehimleme Yapıştırıcı

Makine Performansı Özellikleri

Parametreler	Spesifikasyon
Yer doğruluğunu tekrarla.	±10μm @ 6σ, CPK ≥ 2.0
Yazdırma Doğruluğu	±18μm @ 6σ, CPK ≥ 2.0
NCP döngüsü süresi (temizlik/baskı hariç)	7 saniye.
Sağlık uzmanı döngüsü süresi (temizlik/baskı dahil)	Parça başına 18 saniye.
Süreç döngüsü süresi	4 dakika.
Transfer hattı döngüsü süresi	2 dakika.

Substrat İşleme Parametreleri

Parametreler	Spesifikasyon
En fazla tahta boyutu	450 × 340 mm
Minimum Tahta Boyutu	50 × 50 mm
Tahta kalınlığı	0.4 - 6 mm
Kamera Mekanik Aralık	450 × 340 mm
En fazla tahta ağırlığı	3 kg
Tahta kenarının açıklığı	2.5 mm
Tahta Yüksekliği	Özellik öğelerinden 15 mm uzakta
Taşıma Hızı	900 ± 40 mm/s
En yüksek nakliye hızı	1500 mm/s (bölümlü kontrol)
Taşıma Yönü	Bir bölümlü ulaşım rehber rayı/bir aşama

Yazdırma parametreleri

Parametreler	Spesifikasyon
Yazdırma Hızı	10 - 200 mm/s
Yazdırma Basıncı	0.5 - 10 kg
Yazdırma Kipi	Bir/iki kez
Squeegee tipi	Lastik/Squeegee Blade ( açı 45/55/60)
Çekil	0 - 20 mm
Çarpma Hızı	0 - 20 mm/s
Şablon Çerçeve Boyutu	470 × 370 mm - 737 × 737 mm (Kalınlığı: 20-40 mm)
Çelik ağ konumlandırma modu	Otomatik Y yönünde konumlandırma

Temizlik parametreleri

Parametreler	Spesifikasyon
Temizlik Sistemi	Kuru, Islak, Vakum üç mod
Yüksek Hızlı Temizleme	Entegre ve dokuma temizliği
Temizlik sistemi tipi	Yan püskürtme türü
Temizleme Hızı	Otomatik üretim
Temizlik pozisyonu	Ön temizlik
Temizleme Hızı	10 - 200 mm/s
Temizlik sıvısı tüketimi	Otomatik ve manuel ayarlanabilir
Temizlik kağıdı tüketimi	Otomatik ve manuel ayarlanabilir

Makine Özellikleri

Parametreler	Spesifikasyon
Güç Kaynağı	AC: 220V ±10%, 50/60Hz, 2.2KW
Hava basıncı	4 - 6 kgf/cm2
Hava tüketimi	Yaklaşık 5 L/dakikada
Çalışma sıcaklığı	-20°C - +45°C
Çalışma ortamı Nem	% 30 - % 60
Makine Boyutları (kule ışığı olmadan)	1530 ((H) × 1172 ((L) × 1385 ((W) mm
Makine ağırlığı	Yaklaşık 1000 kg
Ekipmanın yük taşıma gereksinimleri	650 kg/m2

Ekipman ayrıntıları

Ekipman modeli:YS-G9
Boyutları:1172 ((L) × 1385 ((W) × 1530 ((H) mm
Ana güç kaynağı:AC: 220V ±10%, 50/60Hz, 3KW sabit güç kaynağı, İngiliz sistem fişleri
Ana gaz kaynağı:4,0-6 kgf/cm2 basınçta sabit endüstriyel gaz kaynağı, evrensel ön eklemli boru çapı 6mm/8mm/10mm/12mm
Makine ağırlığı:Yaklaşık 1000 kg

Ekipman Kullanımı Çevre

Atölye sıcaklığı:-20°C - +45°C
Atölye Nemliği:% 30 - % 60
Statik Elektrik Koruması:ESD topraklama ve statik elektrik koruması gereklidir
Yerin yük taşıma kapasitesi:≥ 650 kg/m2 olmalıdır (düz bir yüzeyde değilse zeminin batmasına dikkat edin)
