Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT şablonlu yazıcı lehimleme yapısı makinesi, otomatik PCB şablon yazıcısı, Garanti ile lehimleme pasta makinesi


Ağırlık:	1000 kg	Güç:	10 kw
Gerilim:	220V, 110V, AC:220±10%, 50/60Hz	Boyutlar:	115813621463mm
Maksimum PCB boyutu:	400*340mm	Minimum PCB Boyutu:	50*50 mm
PCB Kalınlığı:	0,4-6 mm	Maksimum PCB ağırlığı:	3 kg
PCB temizliği:	15 mm	Silecek Basıncı:	0,5-10 kg
Silecek Hızı:	10-200 mm/sn	Tekrarlanan doğruluk:	±0,01 mm
Yazdırma Doğruluğu:	±0,025 mm	Döngü süresi:	<8 saniye
Hava Temini:	4-6 kgf/cm2

Ağırlık:	1000 kg
Güç:	10 kw
Gerilim:	220V, 110V, AC:220±10%, 50/60Hz
Boyutlar:	115813621463mm
Maksimum PCB boyutu:	400*340mm
Minimum PCB Boyutu:	50*50 mm
PCB Kalınlığı:	0,4-6 mm
Maksimum PCB ağırlığı:	3 kg
PCB temizliği:	15 mm
Silecek Basıncı:	0,5-10 kg
Silecek Hızı:	10-200 mm/sn
Tekrarlanan doğruluk:	±0,01 mm
Yazdırma Doğruluğu:	±0,025 mm
Döngü süresi:	<8 saniye
Hava Temini:	4-6 kgf/cm2

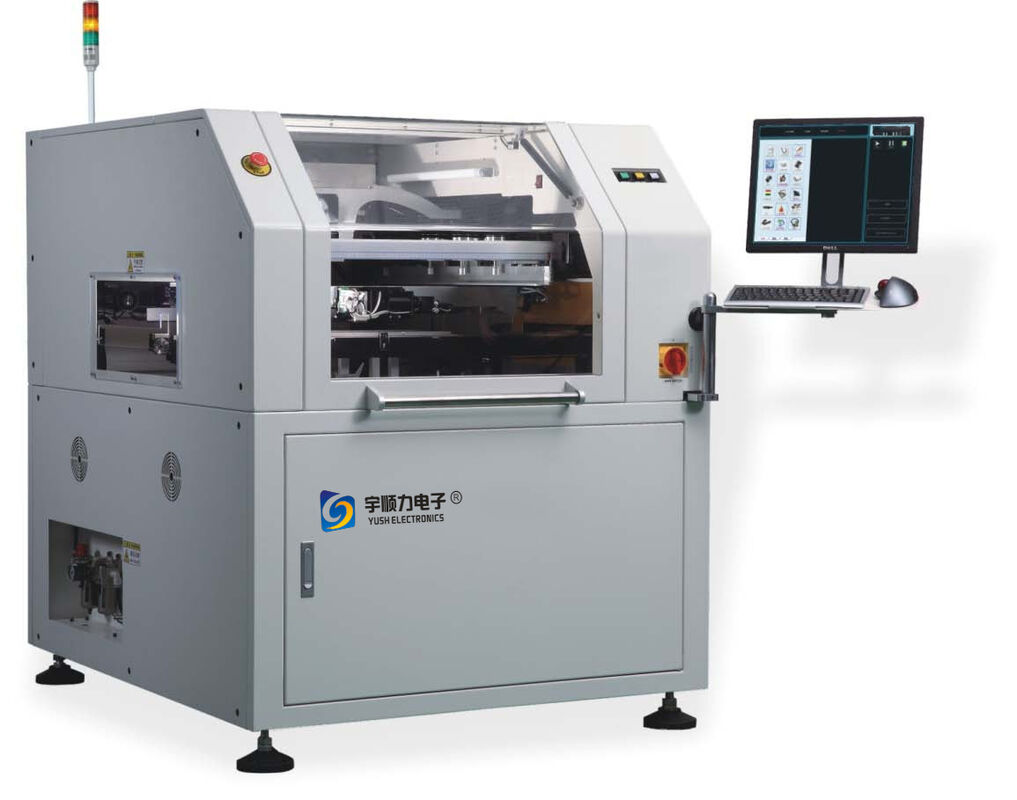

SMT Otomatik Şablon Yazıcısı/Tatar Yapıştırma Makinesi

SMT Otomatik Şablon Yazıcı/Lehim Macunu Makinesi

Ürün Genel Bakışı

SMT PCB montaj süreçlerinde lehim macunu uygulaması için yüksek hassasiyetli otomatik şablon baskı sistemi.

Teknik Özellikler

Parametre	Özellik
Model	YS-G5
PCB Maks. Boyut	400×340 mm
PCB Min. Boyut	50×50 mm
PCB Kalınlığı	0.4-6 mm
Maks. Ağırlık	3 kg
PCB Boşluğu	15 mm
PCB Kelepçeleme Tipi	Üst düz (manuel üst kenar) esnek kenar klipsi
PCB Desteği	Manyetik pim/eşit yükseklik bloğu/manuel ayar kriko platformu
Konveyör Sahnesi	Tek parça kılavuz rayı
Taşıma Yönü	Sol-sağ/sağ-sol/sol-sol/sağ-sağ
Konveyör Genişlik Ayarı	Otomatik
Silecek Tipi	Silecek/çelik kazıyıcı (açı 45/55/60°), kullanıcı tanımlı
Otomatik Basınç Kontrolü	0.5-10 kg
Silecek Uzunluğu	U=280 mm, Kullanıcı tanımlı
Silecek Hızı	10-200 mm/sn
Hareket Yönü	Y ekseni hareketi
Tekrarlanan Doğruluk	±0.01 mm
Baskı Doğruluğu	±0.025 mm
Çevrim Süresi	<8 sn (baskı ve temizleme süresi hariç)
Referans Noktası İşaret Tipi	Standart şekil referans noktası, özel görüntü
Referans Noktası İşaret Boyutu	0.5-4 mm
İşaret Numarası	2 veya 4 işaret referans konumlandırma sistemleri
İşaret Arama	Otomatik
Ayırma Tipi	Normal/vakum
Ayırma Hızı	0-20 mm/s
Ayırma Mesafesi	0-20 mm
Temizleme Tipi	Güçlendirilmiş vakum adsorpsiyonu; kuru, ıslak ve vakum olmak üzere üç mod
Temizleme Kafası	Aşınmaya dayanıklı malzeme
Hareket Yönü	Y ekseni hareketi
Ürün Değişimi	<3 dk
Yeni Ürün Kurulumu	<5 dk
İşletim Sistemi	Windows XP/Win 7
Hava Beslemesi	4-6 kgf/cm²
Güç Kaynağı	AC220±10% 50/60Hz 2.5KW
Ağırlık	1000 kg
Tek Boyut	1158×1362×1463 mm
Birleştirme Boyutu	/
