YS-SL6060 Sac Levha Şablon Lazer Kesim Makinesi

Ürün Detayları

Menşe yeri: Guangdong, Çin

Marka adı: YUSH

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 1 takım

Fiyat: $20,000 / set

En İyi Fiyatı Alın

Ürün Detayları

Ürün Tanımı

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Sac Levha Şablon Lazer Kesici, PCB Ayırma Lazer Makinesi, Garantili Şablon Kesim Makinesi


Ağırlık:	1500 kg	Güç:	10 kw
Gerilim:	220V/380V	Boyutlar:	L1680G1500Y1630mm
Nominal Güç:	2kw	Tepe gücü:	6kw
Platform doğruluğu:	±3μm	Platform tekrarlanabilirliği:	± 1.5μm
platform hızı:	≤300mm/S	Konum Tespiti:	0.1μm
Kesme Aralığı:	X 600mm * Y 600MM	masa boyutu:	X 620mm * Y 620MM
Kesme kalınlığı:	≤0.5mm	Odak çapı:	25-30μm
lazer gücü:	50W	Dalgaboyu:	1070 mm
Lazer Ağırlığı:	20 kg

Ağırlık:	1500 kg
Güç:	10 kw
Gerilim:	220V/380V
Boyutlar:	L1680G1500Y1630mm
Nominal Güç:	2kw
Tepe gücü:	6kw
Platform doğruluğu:	±3μm
Platform tekrarlanabilirliği:	± 1.5μm
platform hızı:	≤300mm/S
Konum Tespiti:	0.1μm
Kesme Aralığı:	X 600mm * Y 600MM
masa boyutu:	X 620mm * Y 620MM
Kesme kalınlığı:	≤0.5mm
Odak çapı:	25-30μm
lazer gücü:	50W
Dalgaboyu:	1070 mm
Lazer Ağırlığı:	20 kg

YS-SL6060 Sac Levha Şablon Lazer Kesim Makinesi

YS-SL6060 Yaprak Metal Stencil Lazer Kesme Makinesi

Hızlı metal şablon üretimi ve SMT şablon üretimi için tasarlanmış yüksek performanslı fiber lazer kesme sistemi.

Temel Özellikler

Yenilikçi Atık Toplama:Gelişmiş çöp, çöplük ve demir tozu temizleme sistemi ekipmanların istikrarını ve kullanım ömrünü artırır
Yüksek Güçlü Fiber Lazer:Çeşitli metal malzemelerin verimli kesimi için yarı iletken pompalı katı durum lazer teknolojisi
Özel Süreç Çözümleri:Çoklu malzeme boyutlarına ve biçimlerine uyarlanabilir profesyonel armatür tasarımı

Ekipmanın Tanımı

Makine Adı	Yüksek hızlı lazer metal kesici
Model	YS-SL6060
Başvurular	SMT şablonları, hassas metal parçalar
Makine Rengi	Kırmızı beyaz
Toplam Ağırlık	Yaklaşık 1500KG
Fiziksel Boyutlar	L1680 × W1500 × H1630mm
Platform	Yüksek istikrar ve güvenilirliğe sahip granit taban
Toplam Güç	2KW, 6KW.

Teknik özellikler

Platform konumlandırma doğruluğu	±3μm
Platform Tekrarlanabilirliği	±1,5μm
Platform Hızı	≤300mm/S
Yer tespiti değişkenliği	0.1 μm
Kesim aralığı	X 600 mm × Y 600 mm
Tablo Boyutu	X 620 mm × Y 620 mm
Kesme Kalınlığı	≤0,5 mm (referans değeri)
Odak çapı	25-30μm
En iyi kesim etkinliği	Saatte 9400 sentetik diyafram, saatte 13000-14000 standart diyafram

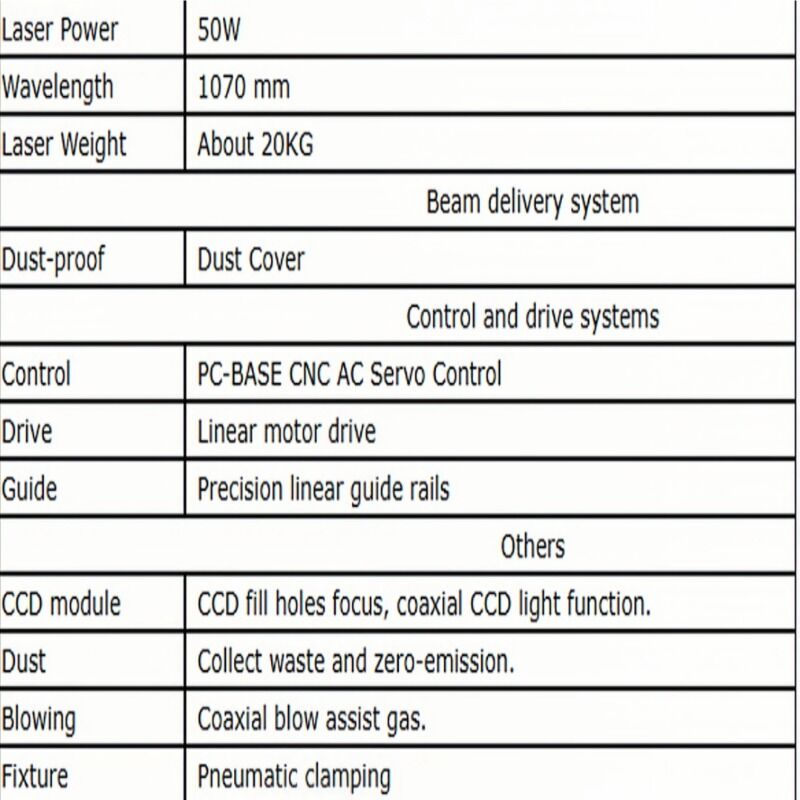

Yapılandırma Spesifikasyonu

Lazer Gücü	50W
Dalga boyu	1070nm
Lazer Ağırlığı	Yaklaşık 20 kg.
Işık iletim sistemi	Toz örtüsü
Kontrol Sistemi	PC-BASE CNC AC Servo Kontrolü
Sürücü Sistemi	Doğrusal motor sürücüsü
Kılavuz Sistemi	Hızlı doğrusal rehber raylar
CCD Modülü	CCD doldurma delikleri odaklama, koaksiyel CCD ışık fonksiyonu
Toz toplama	Atık toplama ve sıfır emisyon
Üfleme Sistemi	Koaksiyel darbe destek gazı
Dökme	Pnömatik sıkıştırma

Yazılım Sistemi

Yazılım Sistemi	YUSH Mark
Dil	Çince/İngilizce
Uygulama ortamı	Windows XP
Dosya Biçimi	DXF, CNC
Uygulama İzleme	Kesme süresi, kesme deliği sayısı, yardımcı gaz, kesme durumu

Yazılım Özellikleri:

Doğrudan belge açımı, DXF dosyaları, seçim, dönüş ve ayna işlemleri ile Gerber dosyaları için CNC desteği
Çeşitli çelik kalınlıkları için farklı kesim parametresi veritabanları oluşturmak için destek
Belge yolu optimizasyonu yetenekleri
Otomatik kesme üyesi kayıtları ve sorgu işlevselliği

Çevre Gereksinimleri

Güç gereksinimleri:Voltaj dalgalanmaları ±5%'den fazla olmayan bir düzenleyici (AC 220V tek fazlı 10KVA)
Yerleşim şartları:Çarpışma olmaksızın bağımsız sabit zemin (6mm2 zemin hattı)
Çevre koşulları:Saf oksijen kaynağı, yağsız gaz, ortam sıcaklığı 24-26°C, nispi nem %60'ın altında, temiz ortam
