Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                SMT lazer markalama makinesi, Tek şeritli PCB deplanlama makinesi, YSL-510 lazer işaretleme sistemi


Ağırlık:	WPC Plastik	Gerilim:	220V/110V
Tekrarlanan konumlandırma doğruluğu:	±0,02 mm	PCB boyutu:	510*460mm
Dalga uzunluğu:	355nm, 532nm, 1064nm, 10640nm	Hizmet gücü:	UV (3w,5w), Yeşil (7w,10w), Fiber (10w,20w,30w), Co2(10w,20w,30w)
Lazer Markalama Aralığı:	5050-510460mm	Markalama hızı:	7000mm/s
İşaretleme pozisyonu doğruluğu:	±0,05 mm	PCB Kalınlığı:	0,5-5 mm
Elektrik Talebi:	220V/50Hz, ≈2500W	Ortam Sıcaklığı:	20-28°C
Nem:	%30-%60	Barometrik basınç:	0.4-0.6Mpa
Boyutlar:	92015001500mm

Ağırlık:	WPC Plastik
Gerilim:	220V/110V
Tekrarlanan konumlandırma doğruluğu:	±0,02 mm
PCB boyutu:	510*460mm
Dalga uzunluğu:	355nm, 532nm, 1064nm, 10640nm
Hizmet gücü:	UV (3w,5w), Yeşil (7w,10w), Fiber (10w,20w,30w), Co2(10w,20w,30w)
Lazer Markalama Aralığı:	5050-510460mm
Markalama hızı:	7000mm/s
İşaretleme pozisyonu doğruluğu:	±0,05 mm
PCB Kalınlığı:	0,5-5 mm
Elektrik Talebi:	220V/50Hz, ≈2500W
Ortam Sıcaklığı:	20-28°C
Nem:	%30-%60
Barometrik basınç:	0.4-0.6Mpa
Boyutlar:	92015001500mm

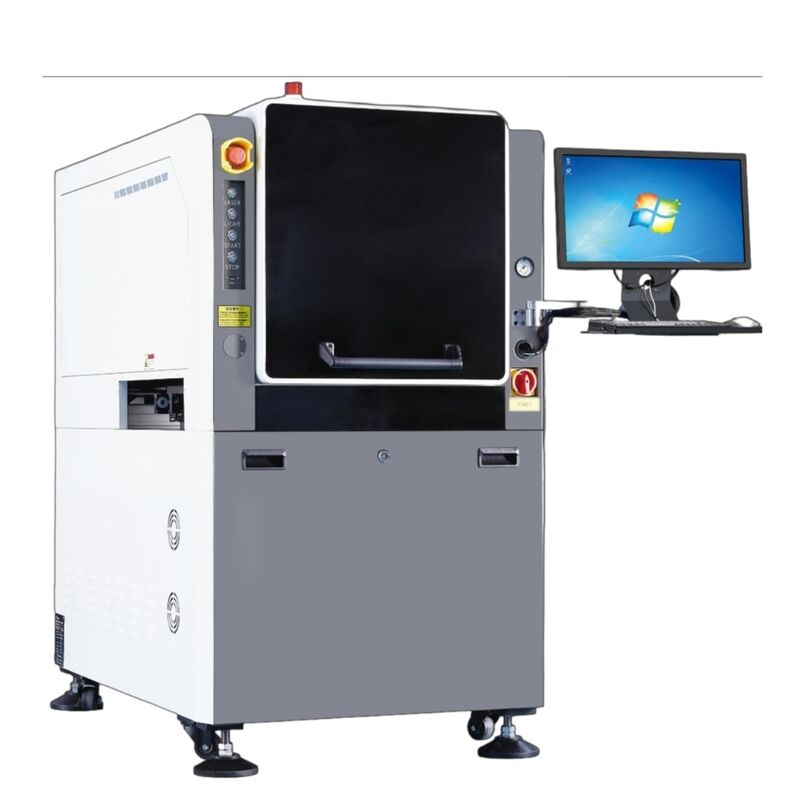

YSL-510 SMT Sıra İçi Tek Lazer Tek Hatlı Lazer Markalama Makinesi

YSL-510 SMT Sıralı Tek Lazer Tek Şerit Lazer Markalama Makinesi

SMT üretim hatları için tasarlanmış, doğru PCB markalama uygulamaları için koaksiyel görüş düzeltme özelliğine sahip yüksek hassasiyetli lazer markalama sistemi.

Teknik Özellikler

Model	YSL-510 (Tek kafalı koaksiyel görüş)
Dalga Boyu	355nm, 532nm, 1064nm, 10640nm
Lazer Gücü	UV (3W, 5W), Yeşil (7W, 10W), Fiber (10W, 20W, 30W), CO2 (10W, 20W, 30W)
Markalama Alanı	50×50mm - 510×460mm
PCB Boyutu	510×460mm
Markalama Hızı	7000mm/s'ye kadar Örnek: 3×3mm beyaz mürekkep QR kodu, 55 basamaklı, 1 saniye içinde tamamlandı
Markalama Konum Doğruluğu	±0.05mm(Gereksinimlere göre özelleştirilebilir)
Tekrarlanan Konumlandırma Doğruluğu	±0.02mm
Görsel Sistem	Standart grafik alımı için koaksiyel şahin gözü görsel düzeltme, FPC, yumuşak/sert kartlar ve deforme olmuş konumlarda doğru markalama
PCB Kalınlığı	0.5-5mm(Daha kalın özellikler özel seçenek olarak mevcuttur)
Güç Gereksinimleri	220V/50Hz, Toplam Güç ≈2500W

Desteklenen Kod Türleri ve Formatları

1D Barkod Türleri	Code 39, Code 25, Code 93, Code 128, EAN-13, EAN-8, ISBN ve diğerleri
2D QR Kod Türleri	Datamatrix, QR Code, Micro QR Code, PDF417, Code49, Code 16k ve diğer yaygın formatlar
QR Kod İşleme Boyutu	1.5mm×1.5mm - 20mm×20mm Minimum boyut QR kod içeriğine bağlıdır
Karakter Türleri	TrueType fontları, tek satır fontları (JSF), SHX fontları, Nokta matris fontları (DMF)
Desteklenen Dosya Formatları	DXF, PLT, Excel, TXT ve diğer yaygın formatlar
Otomatik Konumlandırma	Otomatik fotoğraf çekimi, 2, 3 ve 4 noktalı konumlandırma modlarını destekler

Fiziksel Özellikler ve Çalışma Koşulları

Boyutlar ve Ağırlık	920×1500×1500mm, Ağırlık: 750kg
Ortam Sıcaklığı	20-28°C, Nem: %30-%60
Hava Basıncı Gereksinimleri	Basınçlı hava: 0.4-0.6Mpa

Görünüm Boyut Çizimi
