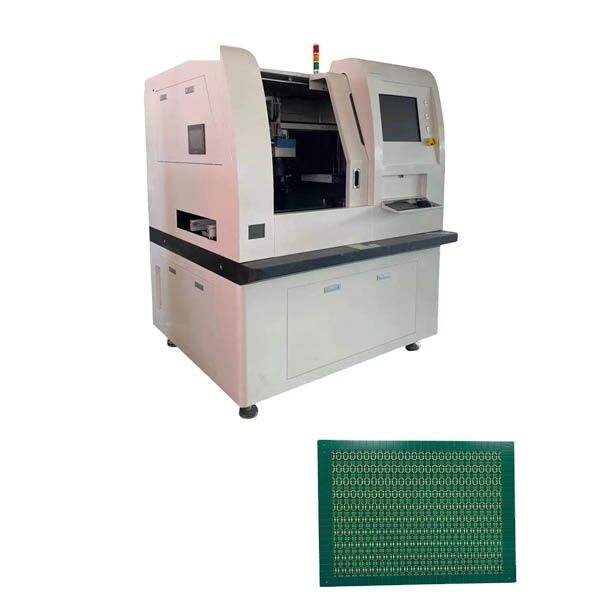

355nm 10W /15W Yüksek Hassasiyetli CCD FPC/PCB UV Lazer Kesim Makinesi

Ürün Detayları

Menşe yeri: Guangdong, Çin

Marka adı: YUSH

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 1 takım

Fiyat: $50,000-100,000 / set

En İyi Fiyatı Alın

Ürün Detayları

Ürün Tanımı

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                355nm UV lazer kesim makinesi, 10W PCB ayırma makinesi, yüksek hassasiyetli FPC lazer kesici


Ağırlık:	1600 kg	Güç:	10 kw
Gerilim:	220V / 110V	Lazer Tipi:	10W UV Lazer
model numarası:	355nm	Maksimum Güç:	10W /15W
Tekrarlama sıklığı:	1-250kHz	CCD hassasiyeti:	0,005 mm
Maksimum Çalışma Aralığı:	450mm*430mm	Işın noktası boyutu:	0,015 mm ± 0,003 mm
Boyutlar:	1500mmX1800mmX1660mm	Çalışma tezgahı hassasiyeti:	± 0.003mm
Çalışma masası tekrarı:	±0,002 mm	Tablo erişim aralığı:	500mm*500mm
Çekirdek bileşenler:	PLC, Motor, Rulman, Motor, Basınçlı Kap, Dişli, Pompa

Ağırlık:	1600 kg
Güç:	10 kw
Gerilim:	220V / 110V
Lazer Tipi:	10W UV Lazer
model numarası:	355nm
Maksimum Güç:	10W /15W
Tekrarlama sıklığı:	1-250kHz
CCD hassasiyeti:	0,005 mm
Maksimum Çalışma Aralığı:	450mm*430mm
Işın noktası boyutu:	0,015 mm ± 0,003 mm
Boyutlar:	1500mmX1800mmX1660mm
Çalışma tezgahı hassasiyeti:	± 0.003mm
Çalışma masası tekrarı:	±0,002 mm
Tablo erişim aralığı:	500mm*500mm
Çekirdek bileşenler:	PLC, Motor, Rulman, Motor, Basınçlı Kap, Dişli, Pompa

355nm 10W /15W Yüksek Hassasiyetli CCD FPC/PCB UV Lazer Kesim Makinesi

355nm 10W / 15W Yüksek hassasiyetli CCD FPC/PCB UV Lazer Kesme Makinesi

Kusursuz CAM arayüzü ile, bu makine ana sondaj ve freze dosya biçimlerini destekliyor.kompakt yapıyla güvenilir entegrasyonModüler elektronik kontrol sistemi kolay bakım sağlar.

Esnek levhalar ve sert-yapışkan kombinasyonlar dahil olmak üzere yumuşak ve sert kombinasyon levhaları (R-F PCBA) işlemek için ideal olan bu ekipman, daha fazla uyarlanabilirlik ve maliyet etkinliği sunar.

FPC UV Lazer Kesme Makinesi Uygulamalar

Çeşitli esnek devre kartı malzemelerinin ve kaplama filmlerinin kesilmesi temiz, karbonizasyonsuz sonuçlarla
Yüksek kaliteli, 1 mm kalınlığına kadar katı malzemelerin yüksek hızlı kesimi
UV ışığı bozulması ve buharlaştırma süreci nedeniyle en az burrs
Hızlı, pürüzsüz kesme kenarları ve dik kenar duvarları ile küçük termal etki
Silikon, seramik ve cam da dahil olmak üzere çeşitli substrat malzemelerini kesebilen
Çeşitli fonksiyonel filmlerin hassas gravür şekillendirilmesi

YSV-7A Ürün Özellikleri

Kesildikten sonra düzgün ve pürüzsüz kenarlar
Çürükler, toz veya parçacık kalıntıları yok
Küçük yaylar ve ince kesme uygulamaları için yüksek hassasiyet
Kalıp başarısızlık oranlarını etkili bir şekilde azaltır
Çeşitli malzemeler ve kalınlık kombinasyonları olan kompozit iş parçalarının tek geçişli kesimi
İki taraflı yüzey montajlı FPC taşımacılığı için otomatik lazer kafa yüksekliği ayarlaması

Dokunmasız işleme, mekanik stres ve deformasyonu ortadan kaldırır. Doğrusal motor platformu yüksek hız, hassasiyet, düşük aşınma, kolay bakım ve düşük bakım maliyetleri sunar.

Teknik özellikler

Spesifikasyon/Model	YSV-7A
Lazer Kafası	SP (ABD)
Lazer Tipi	10W UV Lazer
Lazer Dalga Uzunluğu	355nm
Maksimum Güç	10W / 15W
Tekrarlanma sıklığı	1-250 kHz
Çalışma masası konumu doğruluğu	±0,003mm
Çalışma Tablosu Tekrarlama Doğruluğu	±0,002mm
Tablo Uzaklığı	500 mm × 500 mm
CCD konum hassasiyeti	0.005mm
Maksimum çalışma aralığı	450 mm × 430 mm
Parlaklık Noktası Boyutu	0.015 mm ± 0.003 mm
Boyutlar (L × W × H)	1500 mm × 1800 mm × 1660 mm
Ağırlık	1800 kg

Lazer Kaynağı

Özellikleri, mükemmel optik performans, uzun ömür, basit yapı ve kolay kullanım ile ithal edilen ABD UV şok ışığı.

Galvanometre Sistemi

İşleme verimliliğini ve doğruluğunu sağlamak için geri bildirim ve otomatik kalibrasyon ekipmanları ile dünyanın en gelişmiş galvanometre sistemini kullanır.

Taishan Yeşil Mermer Platformu

Yüksek kaliteli "Taishan yeşil" taş, mekanik olarak işlenmiş ve tam olarak elle işlenmiştir. Siyah parlaklığı, ince yapısı, tek tip doku, mükemmel istikrarı, yüksek dayanıklılığı,ve sertlik ağır yük altında hassasiyetini korurkenPassız, asit dayanıklı ve aşınmaya dayanıklı.

Mermer Platformu Özellikleri

Kesinlik sınıfı: "000" seviyesinde, düzlük 2μm
Sıkıştırma gücü: 245-254 N/mm2
Elastik modülü: 1.27-1.47 N/mm2 (taş demirden daha yüksek)
Doğrusal genişleme katsayısı: 4.61 × 10−6/°C
İç dümpleme katsayısı: mükemmel şok emici ile çelikten 15 kat daha büyük
Kıyıya dayanıklılık: HS70+ dökme demirden 5-10 kat daha yüksek aşınma direnci ile

CCD Sistemi

Yüksek hızlı görüntü alma sistemi, yüksek hassasiyetli görüntü konumlandırması ve eşleştirmesi ile olağanüstü doğruluğu sağlar.

Çalışma platformu

THK (Çin) yatırımı, endüstrinin en büyük tedarikçisinden hassas doğrusal hareket kılavuzları, küre splines, küre vidaları, çapraz rulo yakaları ve aktüatörler.

FPC UV Lazer Kesim Sonuçları
