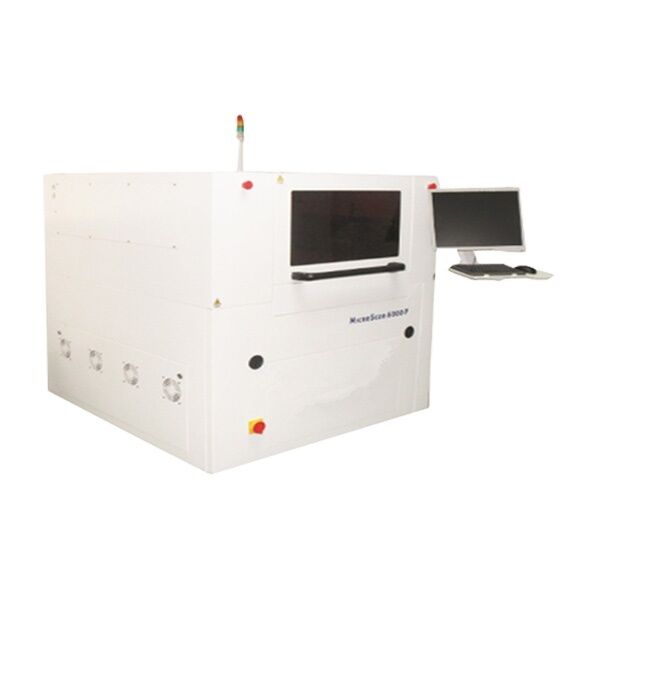

Çevrimiçi devre kartı kesme makinesi

Ürün Detayları

Menşe yeri: Guangdong, Çin

Marka adı: YUSH

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 1 takım

Fiyat: $50,000-100,000 / set

En İyi Fiyatı Alın

Ürün Detayları

Ürün Tanımı

Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Garanti ile PCB pencereleme makinesi, Çevrimiçi devre kart kesicisi, elektronik için PCB kesme makinesi


Ağırlık:	1600 kg	Güç:	3 KW
Gerilim:	380 V, 110 V	Makine boyutu:	100012001533mm
Maksimum PCB boyutu:	350*350mm	PCB Kalınlığı:	0.4-6 mm
İletim yüksekliği:	900±50 mm	İletim hızı:	1500 mm/sn(maks)/ayarlanabilir
Kesme Mili Hızı:	60.000 devir/dakika	Kesme Hızı:	1-200mm/s
Kesme Hassasiyeti:	± 0.5 mm	Tekrar Konumlandırma Doğruluğu:	±0,01 mm
Hareket Hızını Koordinat:	1000 mm/sn	Hava Temini:	5-8kg/cm2
Güç kaynağı:	AC380V±%5, 50/60Hz

Ağırlık:	1600 kg
Güç:	3 KW
Gerilim:	380 V, 110 V
Makine boyutu:	100012001533mm
Maksimum PCB boyutu:	350*350mm
PCB Kalınlığı:	0.4-6 mm
İletim yüksekliği:	900±50 mm
İletim hızı:	1500 mm/sn(maks)/ayarlanabilir
Kesme Mili Hızı:	60.000 devir/dakika
Kesme Hızı:	1-200mm/s
Kesme Hassasiyeti:	± 0.5 mm
Tekrar Konumlandırma Doğruluğu:	±0,01 mm
Hareket Hızını Koordinat:	1000 mm/sn
Hava Temini:	5-8kg/cm2
Güç kaynağı:	AC380V±%5, 50/60Hz

Çevrimiçi devre kartı kesme makinesi

On-line devre kartı kesme makinesi

Çeşitli freze bıçağı Yüksek Hızlı PCB Depaneling Makinesi Doğrusal Rehberli Hatlı Yönlendirici / BladeYSV-7A

Özellikle PCBA bileşenlerini (paneli) ayrı parçalara kesmek için tasarlanmış bir PCB on-line dekolte makinesi, jig kesimi olmadan ray üzerine monte edilmiş bir yapıya sahiptir.Hemen üretim için hazırESD statik izleme, kesme geri bildirimleri ve otomatik alet değişimi ile donatılmış, en yüksek hızı 60,000 RPM'ye ulaştı.Hızlı ve doğru programlama sağlar.

Teknik özellikler

Model	YSV-7A
Makine Boyutu	100012001533mm
En fazla PCB boyutu	350*350mm
PCB kalınlığı	0.4-6mm
Transmisyon Yüksekliği	900±50 mm
İletişim Yönü	Sol → Sağ
İletişim hızı	1500mm/s (max), ayarlanabilir
Besleme plağı tipi	Bölüm tipi nakliye rehber rayı
Ray genişliği ayarlama	Otomatik
PCB konumlandırması	Yukarı ve alt rehber rayı sıkıştırma
Seçim Sistemi	360° döner sıkıştırma sistemi; en fazla 2 grup vakum emici nozel, en fazla 4 grup ESD kemer taşıma / parti paneli yönlendirme ünitesi
Kesme Döner/Hız	Almanya KAVO, 60,000 RPM
Soğutma Tipi	Hava basıncı
ESD İzleme	- Evet.
Otomatik Araç Değişimi	- Evet.
Stresli Geri bildirimleri azaltmak	- Evet.
Kılıçları kırın	- Evet.
Kesme Hızı	1-200mm/s
Kesim Doğruluğu	±0,5 mm
Tekrar konumlandırma doğruluğu	±0,01mm
Hareket hızını koordine et	1000mm/s
Çıkış plakası türü	ESD kemer taşıma/toplum paneli iletme ünitesi
Atık toplama türü	Pistin dışına çık.
Prosedür Programlaması	Görsel sistem üzerinden GERBER çizim ithalat/değiştirme programı
Havalandırma	5-8kg/cm2
Güç kaynağı	AC380V±5%, 50/60Hz, 3KW

Temel Özellikler

Otomatik alet değiştirme sistemi
Statik koruma için ESD izleme
Stres geri bildirim kontrolünü kesmek
Otomatik üretim modu çalışması
SPC istatistik fonksiyonunun ERP yönetim sistemleriyle entegrasyonu
İsteğe bağlı elektrikli süpürge patlama geçirmez işlevi

Yüksek Güvenilirlik Kesme Sistemi

Almanya KAVO maksimum hızı 60.000 RPM olan yüksek hızlı spindle, ESD statik voltaj izleme, kesme geri bildirim gerginliği ve otomatik alet değiştirme yeteneklerine sahiptir.

Süper Görme Sistemi

Alman endüstriyel görüntüleme kamerası, Moritex Lens ve ölçüm derecesi ışık kaynağı içeren hassas makine görüş sistemi.Yüksek istikrarlı ve rahatsızlık karşıtı kapasitesi olan konumlandırma fonksiyonları.

Yüksek Güvenilirlik PCB Yakalayıcı Sistemi

2 mm PCB sıkıştırma boyutu alanı ile jigsiz kesme çözümü. Alıcı cihaz yüksek istikrar ve düşük işletme maliyeti ile hızlı yükleme / boşaltmayı sağlar.

Otomatik Araç Değiştirici

Standart alet değiştiricisi, her biri 10 aletin maksimum yükleme kapasitesine sahip üç tür 3.175mm alet destekler.ve kesme mekanizmasının Z1 eksenleri otomatik araç değişimi sağlar.

ESD ATPD Panel Gönderme Sistemi

Çözüm 1:Kesilmiş PCB'ler, kemer iletim hattına sıkıştırma sistemi ile teslim edilir, daha sonra ESD iletim hattı üzerinden montaj hattına gönderilir veya özel bir manipülatör tarafından ürün durumlarına alınır ve yüklenir.

Çözüm 2:Kemer iletim hattını değiştirmek için parti panel yönlendirme ünitesi ARM-1'i kullanın, panelin yönlendirme ünitesini makinenin arkasından yerleştirin ve panelleri doğrudan klemleme sistemi aracılığıyla ARM-1'deki kabarcık kutusuna yükleyin.Bu çözüm basitlik ve kolaylık sağlar.
