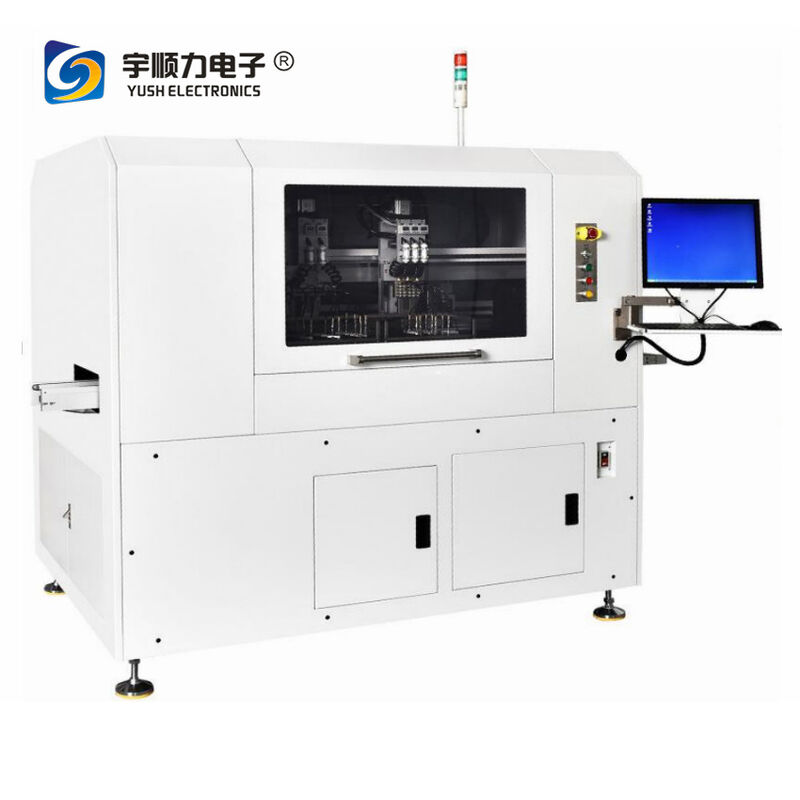

Yüksek hassasiyetli On-Line Otomatik Tahta Makinesi PCB Yönlendiricisi

Ürün Detayları

Menşe yeri: Guangdong, Çin

Marka adı: YUSH

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 1 takım

Fiyat: $50,000-100,000 / set

En İyi Fiyatı Alın
Vurgulamak:

Yüksek Hassasiyetli PCB Yönlendirici Makinesi

,

Otomatik PCB Sökme Makinesi

,

Çevrimiçi PCB Yönetim Kurulu Yönlendiricisi

Ağırlık:
1000 kg
Güç:
10 kw
Gerilim:
220V
Kesme Hassasiyeti:
±0,08 mm
Tekrarlanabilirlik:
±0,02 mm
Çalışma Aralığı:
400mmX400mm
PCB Kalınlığı:
0.3mm-6mm
Mil hızı:
80000/dak
Ekipman boyutu:
1590x1330x1650mm
İşaret Noktası Türleri:
Yuvarlak, kare
Elektrikli süpürge boyutu:
750x580x615mm
Maksimum stres:
-240 ~ 130 Mikro N/mm
kesici boyutu:
0,8 mm-3,0 mm
Gaz Kaynağı:
4-6kg/cm²
Toz Filtreleme Doğruluğu:
0.0001
Ağırlık:
1000 kg
Güç:
10 kw
Gerilim:
220V
Kesme Hassasiyeti:
±0,08 mm
Tekrarlanabilirlik:
±0,02 mm
Çalışma Aralığı:
400mmX400mm
PCB Kalınlığı:
0.3mm-6mm
Mil hızı:
80000/dak
Ekipman boyutu:
1590x1330x1650mm
İşaret Noktası Türleri:
Yuvarlak, kare
Elektrikli süpürge boyutu:
750x580x615mm
Maksimum stres:
-240 ~ 130 Mikro N/mm
kesici boyutu:
0,8 mm-3,0 mm
Gaz Kaynağı:
4-6kg/cm²
Toz Filtreleme Doğruluğu:
0.0001
Yüksek hassasiyetli On-Line Otomatik Tahta Makinesi PCB Yönlendiricisi
Yüksek Hassasiyetli Çevrimiçi Otomatik Kart Makinesi PCB Yönlendirici
Minimum gerilimle yüksek hassasiyetli PCB ayrımı için tasarlanmış gelişmiş otomatik ayırma makinesi, otomatik kart taşıma ve kesme işlemleri içerir.
Ürün Tanıtımı - YASTM-4C Otomatik Ayırma
Üstün PCB ayırma kalitesi için minimum gerilim çalışmasıyla yüksek hassasiyetli çevrimiçi otomatik kart ayırma makinesi.
Yüksek hassasiyetli On-Line Otomatik Tahta Makinesi PCB Yönlendiricisi 0 Yüksek hassasiyetli On-Line Otomatik Tahta Makinesi PCB Yönlendiricisi 1
Ana Uygulama Alanları
Ev aletleri kontrolü, yeni enerji endüstrisi, 5G WIFI modülleri, akıllı telefonlar, akıllı giyilebilir cihazlar, hassas aletler, tablet bilgisayarlar, akıllı evler, tıbbi ekipmanlar, havacılık, askeri ürünler ve daha fazlası.
Ekipman Görünümü ve Boyutları
Yüksek hassasiyetli On-Line Otomatik Tahta Makinesi PCB Yönlendiricisi 2 Yüksek hassasiyetli On-Line Otomatik Tahta Makinesi PCB Yönlendiricisi 3
PCB Kesme Gerilim Analizi
Maksimum gerilim: -240 ~ 130 Mikro N/mm
Çok panelli ve yüksek hassasiyetli PCB kesme uygulamaları için uygundur.
Toz Kirliliği Riskleri
  • İletken toz kısa devrelere neden olabilir
  • İletken olmayan toz zamanla nem emer ve aralıklı devre arızasına yol açar
  • Aşındırıcı toz bakır devrelere zarar verir
Yüksek hassasiyetli On-Line Otomatik Tahta Makinesi PCB Yönlendiricisi 4 Yüksek hassasiyetli On-Line Otomatik Tahta Makinesi PCB Yönlendiricisi 5
Makine Tasarım Özellikleri
  • Geliştirilmiş verimlilik için otomatik besleme, kesme ve çıktı ile çevrimiçi otomatik kart ayırma
  • Gelişmiş kesme doğruluğu ve yanlış işlem önleme için CCD kamera hizalama sistemi
  • Kesme gerilimini azaltan, küçük ataletli ve hızlı tepki veren ithal yüksek hızlı iş mili
  • Kesme verimliliğini artırmak için çift çalışma platformu giriş/çıkış yapısı tasarımı
  • Hafif güç ve sertlik için havacılık alüminyum kontrol mili
  • Hassasiyet ve stabilite için kırık takım algılamalı otomatik takım değiştirme işlevi
  • Gerçek zamanlı veritabanı bağlantısı için standart MES/ERP bağlantı noktası
  • Otomatik tarama ve veritabanı bilgileri yükleme için isteğe bağlı barkod kamerası
  • Windows 7 işletim sistemi
Yüksek hassasiyetli On-Line Otomatik Tahta Makinesi PCB Yönlendiricisi 6 Yüksek hassasiyetli On-Line Otomatik Tahta Makinesi PCB Yönlendiricisi 7
YASTM-4C Teknik Parametreleri
Parametre Özellikler
Etkin Kesme Boyutu Çift çalışma platformu, tek platformun maksimum çalışma aralığı 400mm×400mm
Toz Toplama Yöntemi Körlüklü cihaz ve otomatik alarm sistemli antistatik, patlamaya dayanıklı filtre torbaları; filtreleme doğruluğu 0.0001
Kesme Mili Alman Sycotec (ESD) hız: 80.000 rpm ayarlanabilir (hava soğutmalı)
Takım Değiştirme Yöntemi Ömür izlemeli otomatik freze bıçağı değişimi
Kırık Takım Algılama Kırık takım algılama sistemi ile donatılmıştır
Tezgah Modu Panasonic servo motor + hassas taşlanmış vida + hassas kızak
Servo Motor Markası Japonya Matsushita
Bilgisayar Sistemi Windows 7 orijinal sistemli Tayvan endüstriyel bilgisayar
Statik Giderici Schneider Fransa
Bilgi Yönetimi Ethernet arayüzü ve TCP/IP protokolü ile MES sistemi desteği
CCD Kamera Yapısı Yükseklik farklılaştırma yeteneğine sahip uçan kamera yapısı
MARK Noktası Tanıma Tam tip tanıma ve düzeltme standardı
LED Açıklık Kontrolü Yazılımla ayarlanabilir renk farkı ve parlaklık
Operatör Yetkisi Dört seviyeli şifre koruması
Genişletme Fonksiyonu Gelecekteki robot veya otomasyon entegrasyonu için ayrılmış portlar
Yüksek hassasiyetli On-Line Otomatik Tahta Makinesi PCB Yönlendiricisi 8 Yüksek hassasiyetli On-Line Otomatik Tahta Makinesi PCB Yönlendiricisi 9
Kesme Parametreleri
Parametre Özellikler
Kesme Doğruluğu ±0.08mm
Tekrarlanabilirlik ±0.02mm
Maksimum Çalışma Aralığı 400mm × 400mm
PCB Kesme Kalınlığı 0.3mm - 6mm
Uygulanabilir Kesici Boyutu 0.8mm - 3.0mm
İşaret Noktası Tipleri Yuvarlak, Kare
Kesme Fonksiyonları Düz çizgi, sektör şekli, daire şekli, evrensel kopya, otomatik düzeltme ve telafi
Kontrol Parametreleri
Parametre Özellikler
XYZ Kontrol Yöntemi CNC Özel Kontrol Cihazı
XYZ Sürüş Modu Panasonic AC Servo
Maksimum Mil Hızı 80.000 rpm
Vakum Yöntemi Emme
Yönlendirici Tipi Emme (sağ el)
PCB Destek Yöntemi Evrensel üst PIN, özel fikstür
Ekipman Gücü AC 220V
Vakum Temizleyici Gücü AC 380V
Gaz Kaynağı 4-6kg/cm²
Ekipman Boyutu (U×G×Y) 1590×1330×1650mm
Vakum Temizleyici Boyutu (U×G×Y) 750×580×615mm
Toplam Ağırlık 1000 KG
