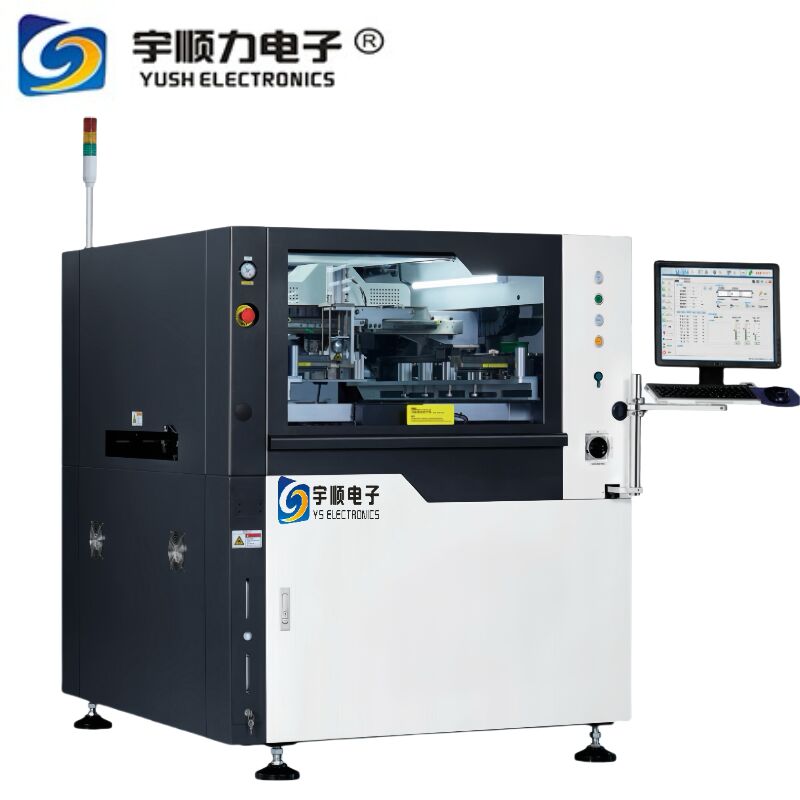

PCB Üretimi için Yüksek Hassasiyetli Tam Otomatik Lehim Pastası Yazıcısı
PCB Üretimi için Yüksek Hassasiyetli Tam Otomatik Lehim Pastası Yazıcısı
Makine Performans Özellikleri
| Tekrar Konum Doğruluğu | ±10μm@6σ, CPK≥2.0 |
|---|
| Yazdırma Doğruluğu | ±18μm@6σ, CPK≥2.0 |
|---|
| NCP-CT (temizleme ve yazdırma hariç) | <7,5 saniye |
|---|
| HCP-CT (temizleme ve yazdırma dahil) | 18'li/adet |
|---|
| Proses CT'si | 4 dakika |
|---|
| Transfer Hattı CT'si | 2 dakika |
|---|
Yüzey İşleme Parametreleri
| Maksimum tahta boyutu | 510*510mm (İsteğe bağlı yükseltme: 610*510mm) |
|---|
| Minimum tahta boyutu | 50*50mm |
|---|
| Tahta kalınlığı | 0,4~6 mm |
|---|
| Kamera Mekanik aralığı | 528*510mm |
|---|
| Maksimum tahta ağırlığı | 5 kg |
|---|
| Tahta kenar boşluğu | 2,5 mm |
|---|
| Tahta yüksekliği | 23 mm Beyond özellik öğeleri pimi |
|---|
| Taşıma hızı | 900±40mm |
|---|
| Maksimum Taşıma hızı | Bölümlere ayrılmış kontrol, 1500 mm/sn (Maks.) |
|---|
| Taşıma yönü | Bir aşama |
|---|
Yazdırma Parametreleri
| Baskı Hızı | 10~200 mm/sn |
|---|
| Baskı Basıncı | 0.5~20Kg |
|---|
| Yazdırma Modu | Bir/İki Kez |
|---|
| Silecek Tipi | Kauçuk/Silecek Bıçağı (açı 45/55/60) |
|---|
| Snap-off | 0~20mm |
|---|
| Anlık Hız | 0~20 mm/sn |
|---|
| Şablon çerçeve boyutu | 470*370mm~737*737mm |
|---|
| Çelik hasır konumlandırma yöntemi | Otomatik Y yönünde konumlandırma |
|---|
Temizleme Parametreleri
| Temizleme Sistemi | Kuru, Islak, Vakum üç mod |
|---|
| Yüksek hızlı temizlik | Entegre ve dokuma temizliği |
|---|
| Temizleme sistemi | Yan sprey tipi |
|---|
| Temizleme vuruşu | Otomatik nesil |
|---|
| Temizleme konumu | Temizlik sonrası |
|---|
| Temizleme Hızı | 10-200 mm/sn |
|---|
| Temizleme sıvısı tüketimi | Otomatik ve Manuel olarak ayarlanabilir |
|---|
| Temizleme kağıdı tüketimi | Otomatik ve Manuel olarak ayarlanabilir |
|---|
Görüş Parametreleri
| CCD görüş açısı | 10*8mm |
|---|
| Kamera tipi | 130 Bin CCD Dijital kamera |
|---|
| Kamera Sistemi | Kilitleme/aşağı optik yapı |
|---|
| Kamera Döngüsü süresi | 100ms |
|---|
| Güven işareti türleri | Standart Referans İşareti Şekli: yuvarlak, kare, elmas, çapraz, Ped ve profil |
|---|
| İşaret boyutu | 0,1-6 mm |
|---|
| Numarayı işaretle | Maksimum: 4 adet |
|---|
| Uzak dur numarası | Maksimum: 1 adet |
|---|
Makine Parametreleri
| Güç Kaynağı | AC: %220±10, 50/60Hz 2,2KW |
|---|
| Hava Basıncı | 4~6Kgf/cm² |
|---|
| Hava Tüketimi | Yaklaşık 5L/dak |
|---|
| Çalışma Sıcaklığı | -20°C~+45°C |
|---|
| Çalışma ortamı nemi | %30~%60 |
|---|
| Makine boyutu (Kule ışığı olmadan) | 1500(Y)aa |
|---|
| Makine Uzunluğu | 1240(U)mm |
|---|
| Makine Genişliği | 1410(G)mm |
|---|
| Makine Ağırlığı Yaklaşık | Yaklaşık: Yaklaşık 1100Kg |
|---|
| Ekipman yük taşıma gereksinimleri | 650Kg/m² |
|---|
Ekipman Özellikleri
Ekipman Modeli: YS-GT
Boyut: 1240(U) * 1410(G) * 1500(Y)mm
Güç Gereksinimleri
Ana güç kaynağı: AC: 220 ± %10, 50/60HZ 3KW nominal akımlı kararlı güç kaynağı, fiş tipi: İngiliz sistemi.
Gaz Tedarik Gereksinimleri
Ana gaz kaynağı: 4,0-6kgf/cm² basınca sahip stabil bir endüstriyel gaz kaynağı. Gaz borusunun çapı 6mm/8mm/10mm/12mm'dir ve gaz borusunun ön bağlantısı evrenseldir.
Makine Ağırlığı
Yaklaşık 1100Kg
Ekipman Kullanım Ortamı
- Atölye sıcaklığı: -20°C~+45°C
- Atölye nemi: %30-60
- Statik elektrik koruması: ESD topraklaması ve statik elektrik koruması gereklidir
- Zemin taşıma kapasitesi: ≥ 650kg/m² olmalıdır
