Name: YS-12 tam otomatik görsel baskı makinesi, esas olarak mini LED'lerde kullanılır.
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS-12
Price: 50000 USD
Availability: InStock

Ürün Detayları

Menşe yeri: Guangdong

Marka adı: YUSH

Model numarası: YS-12

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 1

Fiyat: USD50000

Teslim süresi: 20 iş günü

Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union

Yetenek temini: 1000

En İyi Fiyatı Alın

Ürün Detayları

Ürün Tanımı

Vurgulamak:
                                                                                                                                                                                Tam otomatik Pcb Lehimleme Yapıştırıcı, Mini LED görsel baskı makinesi, YS-12 lehim pastası yazıcısı


modeli:	YS-12	Ağırlık:	1500kg
Min Boyut:	520*300mm	Maksimum Boyut:	1500*750mm

modeli:	YS-12
Ağırlık:	1500kg
Min Boyut:	520*300mm
Maksimum Boyut:	1500*750mm

YS-12 tam otomatik görsel baskı makinesi, esas olarak mini LED'lerde kullanılır.

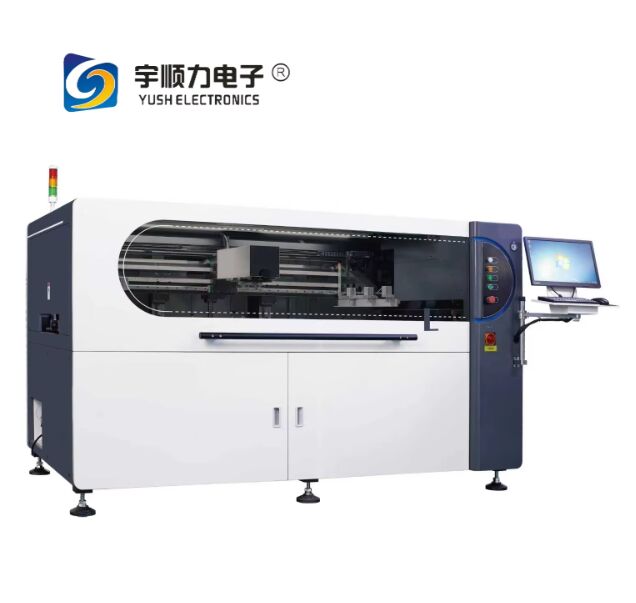

YS-12 Tam otomatik görsel baskı makinesi

YS-12 tamamen otomatik görsel baskı makinesi, öncelikle mini LED uygulamaları için tasarlanmıştır ve gelişmiş elektronik üretim için hassas baskı yetenekleri sunmaktadır.

Ürün Genel Görünümü

Teknik özellikler

Ekran Çerçeve Parametreleri

Minimum Boyut	520 × 300 mm
Maksimum Boyut	1500 × 750 mm
Kalınlığı	20-40 mm
Şablon Konumu Modu	Manual konumlandırma

PCB kartı parametreleri

PCB'nin Minimum Boyutu	50 × 50 mm
PCB'nin Maksimum Boyutu	1200 × 350 mm
PCB kalınlığı	0.4-6 mm
PCB Warpage	% 1
PCB kartı kenar boşluğu	2.5 mm
Tahta Yüksekliği	25 mm
Taşıma Yüksekliği	900 ± 40 mm
Taşıma Hızı	Maksimum 1500 mm/s (Programlanabilir)
Taşıma Modu	Bir bölüm taşıma yolu
PCB kartının maksimum ağırlığı	7 kg
Taşıma Yönü	Soldan sağa; Sağdan sola; Soldan sola; Sağdan sağa

Yazdırma parametreleri

Yazdırma Hızı	10-200 mm/s
Baskı	0.5-25 kg
Yazdırma Modu	Tek veya çift squeegee baskı
Serbest bırakma mesafesi	0-20 mm
Çarpma Modu	Üç aşamalı demolding
Squeegee tipi	Kauçuk squeegee/Çelik squeegee
Serbest bırakma hızı	0-20 mm/s

Baskı Doğruluğu

Yer doğruluğunu tekrarla.	±0,015 mm
Baskı Doğruluğu	±0,025 mm
Döngü süresi (temizlik hariç)	<15 saniye
Değişim Zamanı	<5 dakika

Temizlik parametreleri

Temizleme Hızı	Otomatik üretim
Temizlik pozisyonu	Doğru temizlik
Temizleme Hızı	10-200 mm/s
Temizlik sıvısı tüketimi	Otomatik ve manuel ayarlanabilir
Temizlik kağıdı tüketimi	Otomatik ve manuel ayarlanabilir

Resim parametreleri

CCD FOV	10 × 8 mm
Kamera Türü	130 megapiksellik dijital kamera
Kamera Sistemi	Kilitleme/alt etme seçeneği yapısı
Kamera döngüsü süresi	150 ms
İşaret Boyutu	0.1-6 mm
Uzak dur Numara.	En fazla: 1 adet
İşaret Numarası	En fazla: 4 adet
2 boyutlu algılama	Düşük katran/kayıp baskı/sürekli katran tespit et

Fonksiyonel Yapılandırma

Güvenlik Kontrolü:Durmak için kapı açık, anormal alarm
Akıllı Kullanıcı Aracı:Yepyeni arabirim, kısayol tuş işlevi
İzin ayarları:Operatörler, teknisyenler ve mühendisler için serbest yapılandırılabilir yetki bölümü
Standart MES sistemi:Özel Endüstri 4.0 çözümleri, SOP kaydı, ekipman verileri yüklenmesi
SPI bağlantısı:Otomatik ofset telafi, yetersiz teneke tespiti, otomatik çelik ağ temizliği
İzlenebilirlik sistemi:Kamera tarama kodu, uyumlu boyut: 2,5×2,5-8×8 mm

Kurulum Gereksinimleri

Makine ağırlığı	1500 kg
Ana güç kaynağı	AC: 220±10V; 50/60Hz, 3.5KW, sabit akım ve güç kaynağı
Toprak tel	Ekipman, özel bir topraklama kablosuyla ayrı topraklama gerektirir.
Fiş türü	İngilizce SS145 (13A)
Ana hava kaynağı	4.0-6 kgf/cm2 endüstriyel gaz kaynağı, 8 mm düz hava yolu çapı

Çalışma ortamı

Çalışma sıcaklığı	-20°C-45°C arasında
Çalışma ortamı Nem	%30 ila %60
Elektrostatik Koruma	ESD topraklama elektrostatik koruması
