Vurgulamak:
SKD11 Bıçaklar PCB Depaneling Makinesi
, 300MM PCB Depaneling Makinesi
, 200w pcb depanelizer
Garanti: |
1 yıl |
PCB kalınlığı: |
0,3 ila 5 mm |
İsim: |
Yüksek kaliteli PCB depaneling makinesi / V-cut PCB depanelizer, çok bıçaklı depaneling makinesi, Pc |
kullanım: |
bakır pcb, cam elyaf tüp, Kesilmiş v kesim pcb, PCB kartı, alüminyum levha |
Koşul: |
Yeni |
Hız kesmek: |
300 mm/sn veya 500 mm/sn |
için uygun: |
V-cut PCB, LED şerit, alüminyum PCB |
Güç: |
200W |
Toplam Boyut: |
L2600*W850*H1050mm |
Maksimum PCB uzunluğu: |
Sınırsız |
Tek PCB ayırma genişliği: |
8-20 mm |
Maksimum PCB genişliği: |
300 mm |
Maksimum bileşen yüksekliği: |
30 mm |
Bıçak Malzemesi: |
SKD11 |
Makina ağırlığı: |
210 kg |

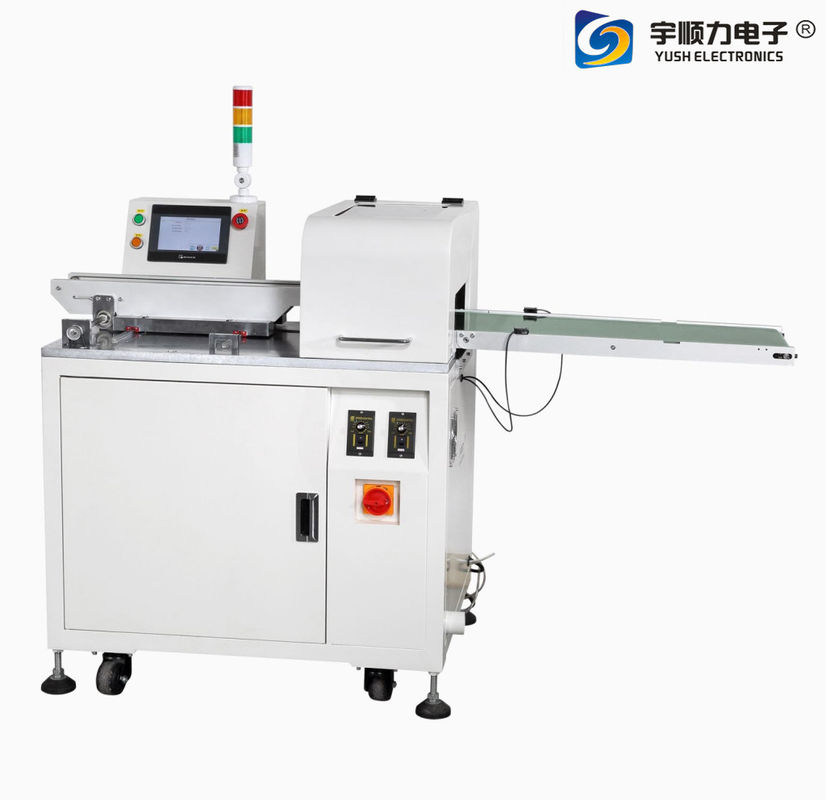

Maksimum Genişlik 300MM 200W SKD11 Bıçaklar PCB Depaneling Makinesi
Yüksek kaliteli PCB depaneling makinesi / V-cut PCB depanelizer, çok bıçaklı depaneling makinesi, Pcb Ayırıcı
Özellik
1. Bıçakların şaftı (üst ve alt) ayrılmaz bir bütün olacak şekilde tasarlanmıştır, takılması, alınması ve yerleştirilmesi uygundur.
2.Bu makine, önceden ayarlanabilen bir sayma cihazı ile bilgisayar ekranı kontrolünü benimser.tarafından görüntülenen kesici takım boşluğu
ekranı doğrudan görüntüleyin.
3. Tüm v-cut PCB kartı bu makine tarafından kesilebilir.
4. Makineyi kesmek, stresi azaltmak, lehim ekleminin çatlamasını önlemek için kullanmak.
5.Pcb kartı, birkaç kartı bir kez kesebilen birden fazla kesici tarafından kesilir.
6. Makinenin üst kesici tekerleği hafifçe ayarlanabilir: 0-5mm.
7. Bıçaklar arasındaki mesafe ayarlanabilir ve 15-20 mm genişliğinde tek pcb kartını kesmek için uygundur.
8.Bıçak, uzun hizmet ömrü ve aşınma direnci ile SKH51 yüksek hız çeliğinden yapılmıştır.
9.Kesme hızı, dönüş düğmesi ile ayarlanabilir ve uygun şekilde ayarlanabilir.
10.Taşıyıcı kayışı kurun, kesilen PCB kartı doğrudan gönderilebilir, daha sonra bir sonraki makine ile kenetlenir ve yapay zamanları azaltır.
seç ve yerleştir.Bu makine LED panel, sunta, alüminyum levha (400 mm'den fazla) ve özel levha kesebilir.
11.Birkaç bıçakla, makine basit ve verimli çalışır ve seri üretime uygundur.
Çoklu Bıçak Grupları PCB Depaneling YSVJ-650 Makinesi
Makine, 10 satır veya daha fazla LED ışık çubuğunu aynı anda ayırabilen standart üst ve alt 20 bıçak grubu ile donatılmıştır.
time.all bıçakları dayanıklı SKD11 yüksek hız çeliğinden yapılmıştır.
PCB sıkıştırma ve taşıma sistemi, deformasyon ve çapak olmadan hassas ayırma sağlar.
Makine, üretim bilgilerini izleyebilen, kullanımı kolay dokunmatik ekran ve PLC kontrol sistemini benimser.
Tam ingilizce operasyon arayüzü, kullanımı kolay.
Özellikler:
● Taşıma hızı ayarlanabilir.
● Tek ayrılmış PCB genişliği 8-20 mm'dir.Maksimum kesme genişliği 300 mm;
● Otomatik besleme sistemli makine;
● Makine güvenlik koruma cihazı ile donatılmıştır.
● Uygun PCB kesme malzemesi :alüminyum ,FR4, cam elyaf.
● SMEMA konektörü ile donatılmış, yukarı akış makinesine bağlanması kolay
● Makine, üretim bilgilerini izleyebilen dokunmatik ekranı ve PLC'yi benimser.
● MDS-900, tüm ışık çubuğu panosunu bir defada ayırabilen birden fazla bıçak seti ile donatılmıştır.
● Üst ve alt kesici arasındaki mesafe tam olarak ayarlanabilir, PCB aralığının ayırma kalınlığı: 0.8MM-3.0MM'dir.
Makine videosu referans URL'si:
https://youtu.be/czQ03KyM25A
https://www.youtube.com/watch?v=QUnMw7ngzTw
Özellikler:
|
Toplam Boyut
|
L2600*W850*H1050mm
|
|
Giriş taşıma uzunluğu
|
850mm
|
|
Çıkış taşıma uzunluğu
|
850mm
|
|
Ayırma bıçakları numarası
|
20 grup üst ve alt bıçak, toplam: 40 adet
|
|
Maksimum PCB uzunluğu
|
sınırsız
|
|
PCB Kalınlığı
|
0.6-5.0mm
|
|
PCB bar numarasını bir kerede ayırma
|
11 HAT
|
|
Tek PCB ayırma genişliği
|
8-20MM
|
|
Maksimum PCB genişliği
|
300 mm
|
|
Maksimum bileşen yüksekliği
|
30 mm |
|
Bıçak malzemesi
|
SKD11
|
|
Bıçak ortalama ömrü
|
1.000.000 kez (1,2 m uzunluğunda, 3 mm kalınlığında PCB)
|
|
Gerilim
|
220V/50Hz veya 110V
|
|
Makina ağırlığı
|
210 kg
|
|
Güç
|
200W
|
Çoklu Bıçak Grupları PCB Depaneling
Standart konfigürasyon:
◎Çoklu Bıçak Grupları PCB Ayırıcı.
◎40 adet bıçak makineye takılıdır.
◎1 yıl parça garantisi
İsteğe bağlı yapılandırma:
◎SMEMA konektörü
◎Dairesel bıçak 900*40 adet
◎Paket ücretsiz.
