Tek Eksenli PCB Kesme Makinesi
, Verimli Pcb Kesme Makinesi
, Hassas Yazma PCB Kesme Makinesi
Boyut: |
580mm*910mm*1650mm |
Ağırlık: |
500kg |
İşlenebilir iş parçasının maksimum kalınlığı: |
4mm（Lütfen ekipman üreticisiyle önceden iletişime geçin） |
Kaynak: |
tek fazlı AC220V±%10, Maksimum güç 4,5KVA |
İşlenebilir ürün türleri: |
QFN、DFN、BGA、LGA、FC、MEMS，LED Işık boncuk BT plakası ve aynı fiziksel özelliklere sahip diğer malzemel |
Ekipmanın çalışma sıcaklığı: |
23°C±2°C |
Verimli hassasiyetli yazma PCB kesme makinesi tek eksenli
1.Alet kullanım çevre gereksinimleri ve teknik parametreler

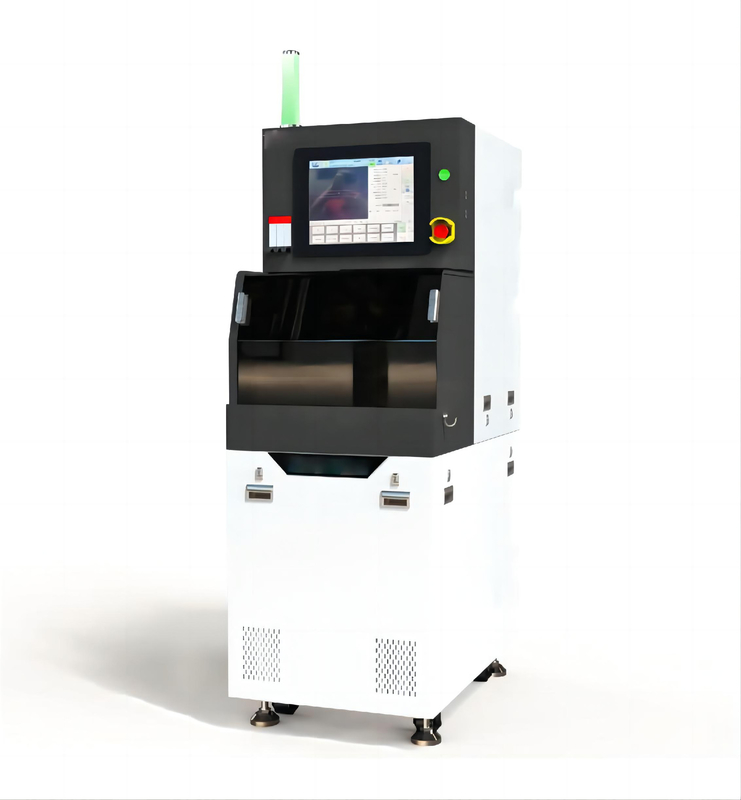

YSL3600 Hassas yazma makinesi tek ekselli verimli kesim modu; en fazla iş parçasının boyutu 150 * 150mm'dir, küçük ambalaj altyapısı malzemeleri, yumuşak malzemelerin kesimi için uygundur,El yükleme ve boşaltma, Otomatik şanzıman ve konumlandırma, otomatik hizalama kesimi
1Yazıcı makine belirgin titreşim olmadan kurulmalıdır. Yemekleyici gaz ve güçlü manyetik alan olmadan odayı temizleyin. Çalışma sıcaklığı 20-25 °C arasındadır ve sabit kalır.göreceli nem <60%, yoğunlaşma yok.
2Yazma makinesi tarafından kullanılan basınçlı hava yağ ve su olmadan temiz olmalıdır ve basınçlı hava soğuk kurutma aracılığıyla filtre edilmelidir.
3Kesme makinesinin kesme soğutma suyunun kalitesi kirliliksiz temiz olmalıdır ve suyun sıcaklığı 16-20°C arasında olmalıdır.ve su sıcaklığının dalgalanması ± 1°C'den az veya eşit · Aşırı su sıcaklığı kesme kenarının kırılmasına, zarın aşınmasına, bıçağın ve kesimin kesilmesine neden olabilir. · Kesme makinesinin su sıcaklığı 9-16°C arasında olmalıdır.ve su sıcaklığının dalgalanması ± 2°C'den az veya eşit ; aşırı su sıcaklığı teneke erimeye, ters kesime ve kırık kesime neden olabilir.
4. Yazma makinesinde kullanılan spindle soğutma suyunun suyun kalitesi temiz ve kirlilikten arınmış olmalıdır, su sıcaklığı 12-20°C arasında olmalıdır,ve su sıcaklığının dalgalanması ± 1°C'den az veya eşit Su sıcaklığı standartı aşarsa, bu, spindle soğutmasını etkileyebilir, spindle'in doğruluğunu ve istikrarını etkileyebilir ve kesim sapmasına neden olabilir.Kötü kesim kalitesi ve diğer koşullar. (Odan sıcaklığı ve kesim sıcaklığı ± 3°C içinde)
5Gaz kaynağı yağı içeriği 0,5 mg/m3'den azdır.
| Temel Parametreler |
| Çizelge Boyutu |
580 mm × 910 mm × 1650 mm |
| Ağırlık |
Yaklaşık 600 kg. |
| Maçlanabilir iş parçasının maksimum kalınlığı |
4mm ((Lütfen ekipman üreticisiyle önceden iletişime geçin) |
| İşlenebilir ürün türü |
QFN,DFN,BGA,LGA,FC,MEMS,LED Işık boncuk BT plaka ve aynı fiziksel özelliklere sahip diğer malzemeler |
| Kaynak |
Tek fazlı AC220V±10%, maksimum güç 4,5KVA |
|
Sıkıştırılmış hava
|
Besleme basınçlı hava basıncı: 0.6MPa'dan büyük, basınç dalgalanması 0.02MPa'dan az |
| Ekipmanın çalışma basıncı:0.55-0.6MPa |
| En yüksek tüketim: 200 L/dakikada |
| Filtreleme doğruluğu: 0.01μm/99.5% temiz yağsız basınçlı hava |
|
Soğutma suyu
|
Basınç:0.2-0.3MPa |
| Tüketim zirvesi:2.0 L/min |
| |
Sıcaklık: 17 °C ± 2 °C (işleme malzemesinin gerekli güç ayarına göre, güç ne kadar büyükse, sıcaklık o kadar düşüktür) |
| Suyu kes. |
Basınç:0.2-0.3MPa |
| Tüketim zirvesi:6.0 L/min |
| Sıcaklık:10°C-16°C ((Su sıcaklığına özel gereksinimler olduğunda, lütfen ekipman üreticisiyle önceden iletişime geçin) |
| Hava egzozu |
Ekipmanın toplam hava boşaltması:1.5 m3/dakika |
| Ekipmanın hava çıkışındaki hava hızı:> 17 m/s |
| Ekipmanın çalışma sıcaklığı |
23°C±2°C |
| Çevrenin göreceli nemliliği |
%40-60 hiç yoğunlaşma yok |
| Ekipmanın yerleştirildiği yer |
Titreşim kaynağından uzak tutun, güçlü rüzgar, toz, su sisinden, yağ sis cihazından uzak tutun. |
2,
2Kesme Sistemi
| X eksen kesme Parametreler |
| Rehber ve tahrik sistemleri |
Motor: AC servomotor |
| Rehber: rehber ray ve top vida |
| Kesim alanı |
Etkili bölge kesmek φ150mm |
|
Kapsamını belirle
İş parçasının boyutu
|
En fazla 150mm |
| Tek adım 0.001mm |
|
Hız
|
Maksimum hız: 600mm/s |
| Dönüş hızı 600mm/s |
| Kesme hızı ayar aralığı:0.1mm/s - 400mm/s |
| Çözüm oranı |
0.001mm |
| Kontrol sistemi |
Değişim Servo Motoru |
| Y ekseni kesme Parametreler |
Rehber ve tahrik sistemleri
|
Motor: AC servomotor |
| Rehber: rehber ray ve top vida |
| Kesim alanı |
Etkili kesim alanı φ150mm |
İş parçasının boyutunun kapsamını ayarla
|
En fazla 150 mm |
| Tek adım 0.0001mm |
| Hız |
En yüksek hız 200mm/s |
| Adım ayar aralığı |
0 ila 300 mm |
| Çözüm oranı |
0.0001mm |
| Kontrol sistemi |
AC servo motorunun kapalı döngü sistemi + ızgara kuyrukçusu |
Adım hassasiyeti
|
Tek adımlı adım doğruluğu:0.002mm/5mm |
| Süreç boyunca maksimum hata:0.005mm/150mm |
| Z ekseni kesme Parametreler |
Rehber ve tahrik sistemleri
|
Motor: AC servomotor |
| Rehber: rehber ray ve top vida |
| Maksimum yürüyüş |
30mm (( φ 55.56 sert bıçağı kurarken, bıçağı çalışma plağından yaklaşık 16.5mm uzaklıkta) |
| Hız |
Maksimum hız 30mm/s |
| Emme fincanının minimum kalınlığı |
14 mm |
| En fazla kesim kalınlığı |
4 mm |
| Çözüm oranı |
0.0001mm |
| Tekrar konumlandırma doğruluğu |
0.001mm |
| Kontrol sistemi |
Değişim Servo Motoru |
| θ-eksen kesme parameÇeviri: |
| Sürüş sistemi |
Motor: DD motoru |
| Maksimum yürüyüş |
360° ((100° saat yönüne karşı sıfırdan 360°'ya kadar) |
| Hız |
En yüksek hız 180°/s |
| Çözüm oranı |
0.0005 ° |
| Kontrol sistemi |
Döner Açı Kodlayıcısı |
| Döner kesme Parametreler |
| Ana eksen |
Taşıma: yüksek basınçlı hava taşıması |
| Motor: DC |
| Dönüşüm oranı |
6000 - 40000 rpm |
| Güç |
1.5kw |
| Blade yüklenebilir |
Yumuşak bıçak (diametre aralığı φ 49mm ~ φ 60mm) |
| Besleme basıncı gereksinimleri |
0.55MPa - 0.6 MPa |
| Sprey kapağı |
Doğrudan püskürtme ve yan püskürtme ile standart püskürtme kapağı |
| Temizleme nozelinin isteğe bağlı montajı |
| Diğerleri |
Döner kurulum montaj yapısını benimser |
| CCD Resim Sistem |
| Sistem |
HD kameranın hedef grafiklerine dayalı çekim sistemi |
|
Görev
|
Yüksek güçlü kamera yapısı |
| Işık kaynağı sistemi: LED ışık kaynağı, düz ışık + halka ışığı |
| Işık yoğunluğunun otomatik ayarlanması |
| Otomatik konumlandırma hizalanması |
| Düzleştirme doğruluğu |
± 1 piksel |
| Kullanılabilir çip boyutu |
Ve 0.2mm veya daha büyük |
|
Grafikler
tanınma oranı
|
Hata tanımlaması olmadan geçiş oranı> 98% |
| |
Otomatik grafik tanımlama, ürün açısı değişimi aralığını sağlar: 5° içinde |
| Diğerleri fonksiyonları |
| Dokunmatik ekran |
15 inçlik bir LCD dokunmatik ekran |
| Alarm lambası |
Ekipmanın üst kısmı kırmızı, sarı ve yeşil üç renkli sinyal lambaları ve zil ile donatılmıştır. |
|
Ekipmanın korunması ve alarmı
|
Koruma fonksiyonu: Elektrik kesintisi sırasında, ürün ve bıçak hasardan etkili bir şekilde korunabilir. |
| Ana şaft, yetersiz hava basıncı veya kesik hava kaynağı nedeniyle korunabilir. |
| Döner su kaynağı yetersiz olduğunda, alarm durdurulur ve doğrudan su püskürtmesi ve yan su püskürtmesi otomatik olarak kesilir. |
| Su kesme, alarmı kesme. |
| |
Blade ömrü alarmı (alarmadan sonra çıkarılabilir, mevcut parçayı işledikten sonra, bir sonraki parçayı başlatamaz). |
| Tüm vakum bileşenlerinin vakum derecesi yetersiz. Alarma neden olur. |
| Spindle aşırı yük alarmı koruması. |
| Çoklu ölçüm yükseklik farkı değeri çok büyük bir alarm. |
| Ekipmanın kapısı kapatılmadığında kesme işlemine devam edilemez. |
| Ekipmanın hareket işleyişi |
Ekipmanın alt kısmı, seviye ayarlaması ve hareket etmek için yük rulları için şok emici ayaklarla donatılmıştır. |
| USB |
USB3.0 |
|
Yazılım Kullanıcı Aracı
|
Çince arayüz, çoklu işlem dosyalarını ve bıçak dosyalarını saklayabilir. |
| Çok dilimli kesim desteği. |
| Denetim kesim süreci boyunca herhangi bir zamanda askıya alınabilir. |
| Yarım otomatik kesim moduyla. |
|
Okumayı ayarladıktan sonra, ürün otomatik olarak önceden hizalama, bıçağın otomatik grafik kimliği tamamlayabilir ve otomatik olarak kesme yapabilir
Çeşitli yollarla.
|
| Bıçak aşınma denetimi tazminatının otomatik yürütülmesi, otomatik kesim kalitesi denetimi, otomatik bıçak hasarı denetimi. |
| Kesim modu: Otomatik kesim modu ve yarı otomatik kesim modu vardır. |
| Düzleştirme işlemi sırasında X, Y, θ vb. hareket hızı kullanıcı tarafından kendisi ayarlanabilir. |
| Spray kapağını kes. |
Spray yapılandırmasından önce ve sonra kesme su püskürtmesi |
| Su hava perdesi |
Su ve hava perde kesme boşluğunun ortasında ve mikroskop parçası yerleştirilmiştir |
| Vakum sistemi |
Vakum jeneratörü |
| Kesilmiş su akış ölçer |
Mekanik akışölçer |
3Ekipmanın doğruluğu ve performansı
| hassasiyet ve performansı |
| XY düzlüğü |
0.005mm / 150mm ((Büyük boyutları keserken önceden bildirin) |
| Çalışma levhasının düzlüğü |
0.01mm/Φ150mm |
| XY ekseninin dikeyliği |
0.01mm/150mm |
| Y ekseni adım doğruluğu |
Tek adım 0.002 / 5mm |
| Tüm yolculuk 0.005 / 150 mm |
|
Döner flens,
X eksen
|
0.001mm / 30m veya 0.005mm / 150mm |
| Z ekseni tekrar konumlandırma doğruluğu |
0.001mm / 50 kere |
4Teknik hizmet ve satış sonrası hizmet
1Bir dizi talimat el kitabı ve ekipman kalite sertifikası sağlayın.
2B tarafı satış sonrası bakım ve teknik destekten sorumludur.Tüm makinenin ücretsiz garanti süresi 18 aydır (makine için hariç).yapay veya uygunsuz işletimden kaynaklanan hasar).
3.A tarafının teknik personeli ve operatörleri için teknik eğitim yapılmalıdır.Temel ilkeler ve işlem adımları, kullanım önlemleri, güvenli kullanım kuralları dahil olmak üzere,Günlük bakım yöntemleri ve uygulama yazılım fonksiyonları.
4.B Tarafı, A Tarafına uzun süre ücretsiz teknik destek sağlayacaktır.
| Tteknik destek ve satış sonrası hizmet |
Özel hizmet içeriğin ve Standartlar |
| Ekipmanın Bakımı |
Donanım hatası teşhisi |
| Aygıtların yerinde bakımı |
| Yedek parçalar sağlayın. |
Ortak üretici ile ekipman için çeşitli yedek parçalar sağlamak |
| Yazılım bakımı |
İşletim sisteminin kurulumu |
| Ekipmanın kontrol sisteminin montajı |
| Ekipman işletme eğitimi |
Temel ekipman operasyon prosedürleri eğitimi |
| Temel ekipman arızası onarım eğitimi |
| Teknik değişim ve bildirim hizmetleri |
Yazılım sisteminin yükseltilmesinin kontrolü |
| |
Yeni ürün bildirimi |
| Önemli bir sergi ilanı |
| Tarla hizmeti |
Satış sonrası profesyonel personel için servis sunmak |
5Kurulum, işletme ve kabul
1.B tarafı tüm malların kurulum ve kullanıma sunulmasından sorumludur. Ücretsiz olarak. Taraf A, ekipmanlar ve B tarafına kurulum ve hata ayıklama konusunda gerekli yardımı sağlar.B Tarafı, yüklemeyi ve işletmeye başlamayı, Taraf A'nın bildirimi.
2Ekipmanın kabulü Taraf A tarafından yapılır. Kabul edildikten sonra,Her iki tarafın temsilcileri onay için kabul raporunu imzalayacaktır.
6, Paketleme ve nakliye
1Paket kutusu uzun mesafe taşımacılığı için uygundur, nem geçirmez, pas önleme, şok geçirmez, kaba yükleme ve boşaltma, genel kaldırma için uygundur,Ürünün varıştan sonra işlevlerini.
2Taşıma şekli: kara taşımacılığı.
