Vurgulamak:
Ürün: |
YSV-5A |
Adı: |
Otomatik Çift Yönlü PCB Depaneling Makinesi |
Boyutlar/w/h: |
1250 （1560） mm × 800mm × 1295mm |
Bıçaklar: |
Yuvarlak bıçaklar∮80 ∮60 Düz bıçak 356 × 43.5 × 6 |
Bıçak Malzemesi: |
İthal yüksek kaliteli yüksek hızlı çelik |
Bıçak markası: |
Yushunli |
Tahta Genişliği: |
Tek kartlar 12mm （Tüm tahta300mm） |
Hız kesmek: |
300-500/s |
Basit Çalışma YSV-5A Tam Otomatik Çift Yönlü PCB Panel Çıkarma Makinesi
YSV-5A Tamamen otomatik çift yönlü PCB Depaneling makinesi
Ürün Tanımı
YSV-5A otomatik pcb pencereleme makinesi, yatay ve dikey iki yönlü alt plakalara sahip otomatik bir bölme makinesi,Bu PCB kartının ikinci derece ayrılmış olması gerektiği sorunu çözüyor. Yatay ve dikey bölünme iki yönlü V kesilmiş PCB panoları, aşağı ışık panelleri ve LED alüminyum plaka gibi ürünler için.zaman ve çaba tasarrufuŞu anda piyasadaki alt tahta makinesi sadece tek yönlü tahtalara bölünebilir.ve iki yönlü V yuvası çizgi PCB kartı zor olan sorunu çözebilecek hiçbir sorun yokYSV-5A otomatik bölücü, manuel ikincil bölüme gerek kalmadan iki yönlü bölücüyi mükemmel bir şekilde yorumlar.
Otomatik karton makinesi işletim süreci
- PCB yükleyici ve yükleyici besleme veya manuel besleme panelleri
- Ürün akışı ve konumlandırma.
- Makine boyuna bölünmeye başlıyor.
- Ürün ara döviz yapısına akıyor.
- Makine yatay olarak bölünmeye başlar.
- Bitmiş ürün bant taşıyıcıya akıyor.
Ürünün tanıtımı
1YSV-5A otomatik çift yönlü bölme makinesi, iki yönlü yatay ve dikey bölme plakalarına sahip bir makinedir.Bu iyi şekilli V oluklu PCB kartının iki alt kartlara bölünmesi gerektiği sorunu çözüyor, ve operasyon yavaş.
2Yüksek düzeyde otomasyon, diğer ekipmanları bağlamadan önce ve sonra, gerçekten insansız, emek tasarrufu.
3. Dokunmatik ekran işlevi, farklı boyutlarda PCB ürünlerini hızlıca değiştirebilir. Arka uç alt paneller modüllaşmıştır. Ürünleri değiştirmek sadece 10 dakika sürer,ve PLC veri depolama 100 gruba ulaşabilir.
4Cihaz tek yönlü bir alt tablo olarak ayarlanabilir ve yatay ve dikey alt tablolar cihazın dokunmatik ekranında tamamlanabilir.Ve bir makine çok amaçlı ve daha akıllı..
5. Bir elektrikli süpürge (ihtiyaç duyulmaz)
Fotoğraftaki makinenin ana yapısı
Özellikleri
1Makine tamamen otomatik iki yönlü pano olabilir.
2Makine aynı zamanda yatay veya dikey olarak da bölünebilir.
3Makine ürünün hızlı değiştirilmesini, hızlı modüler dönüşümünü sağlayabilir.
4Tam otomatik üretim ve işgücünü tasarruf etmek için üst ve alt tahta makinelerini doklayabilir.
5- Basit bir operasyon, eğitimi ustalamak için kullanılabilir.
6Eşsiz yeni alet tasarımı, dayanıklılığı 1.5 kat arttırıyor.
Kılıç aletinin tanıtımı

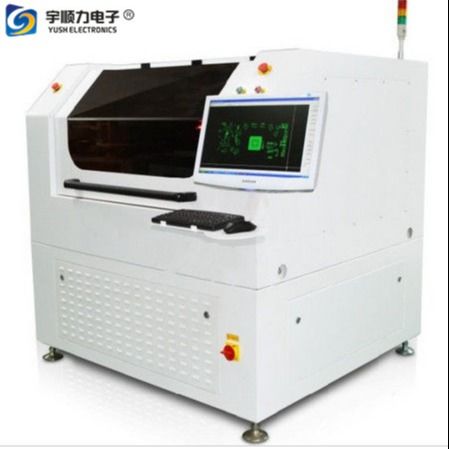

Makine gerçek fotoğraf
Teknik parametreler:
| Ürün |
YSV-5A |
| Adı |
Otomatik çift yönlü pcb desenleme makinesi |
| BoyutlarL/W/H |
1250 ((1560) mm × 800 mm × 1295 mm |
| Bıçak boyutu |
Yuvarlak bıçaklar 80 60 Düz bıçak 356×43.5×6 |
| Bıçak malzemesi |
İthalat edilen yüksek kaliteli yüksek hızlı çelik |
| Bıçak markası |
Yushunli |
| Tahta genişliği |
Tek tahta 12mm ((Tam tahta300mm) |
| Sürüş sistemi motoru |
Adımlı motor / servo (ihtimal edilir) |
| Kesme hızı |
300-500/s |
| Kesme tahtası türleri |
İki yönlü V-CUT kuyu tipi ürünler, tek yönlü V-CUT ürünleri |
| V-CUT kalınlığı |
Üçte bir kalınlığı |
| Çalışma basıncı |
0.5-0.8mpa |
| Çalışma Voltajı |
220V/110V İsteğe bağlı |
| Ekipmanın gücü |
300Kw ((Süpürge dahil değil) |
| Makine ağırlığı |
300 kg |
