| Parametre |

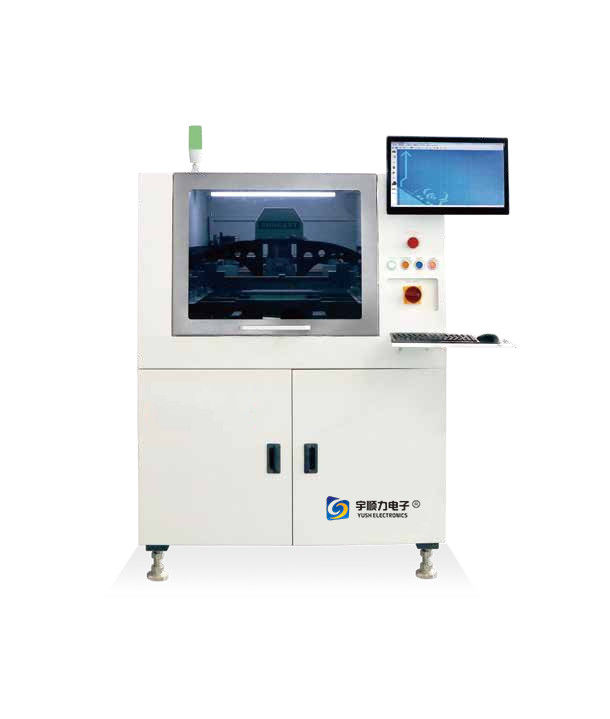

YSL-T3 Plus/YSL-T3 BTB/YSL-T3 Plus BTB |
| Temel parametreler |
Ekran Çerçeve Boyutu (mm) |
520(×)×420(Y)-737(×)×737(Y) |
| Kalınlık∶ 20-40mm |
| Minimum PCB (mm) |
50(×)×50(Y)mm |
| Maksimum PCB (mm) |
400(X)×310(Y) |
| Kalınlık |
0,2 mm～6 mm (PCB 0,4 mm'den az olduğunda jig kullanın) |
| eğri |
<1%(Çapraz ölçüm) |
| PCB arka Parça Yüksekliği |
10 mm |
| konveyör yüksekliği |
900±40mm |
| Destek |
Manyetik destek, Manyetik parça, Vakum odası (Opsiyon) |
| Kelepçe |
Yan kelepçe (Standart), lütfen seçenek tablosunu okuyun |
| Kenar mesafesi |
PCB işlem kenarı ≥2.5mm |
| konveyör hızı |
0~1500 mm/sn, artış 1 mm |
| Taşıma bandı |
U tipi senkronizasyon kayışı |
| durdurucu yöntemi |
Hava silindiri |
| Durdurucu konumu |
PCB stoper konumunu kartın boyutuna göre ayarlayın |
| Akış yönü |
LR,RL,LL,RR müşteriye bağlıdır |
| Baskı Sistemi |
Baskı hızı |
5-200mm/sn ayarlanabilir |
| Baskı kafası |
Adım motor sürücü sıyırıcı kaldırma |
| kazıyıcı |
Çelik sıyırıcı, kauçuk sıyırıcı (seçenek) |
| sıyırıcı açısı |
60° |
| sıyırıcı basıncı |
0~20kg |
| Sistemi Görüntüle |
Yüzey Ayırma |
Üç Bölümlü Yüzey Ayırma；Hız∶0.1-20mm/sn；Mesafe∶0-20mm |
| Hizalama konumu yöntemi |
Otomatik hizalamayı işaretle |
| Kamera |
Almanya BASLER,1/3”CCD,640*480piksel,piksel boyutu 5.6μmx5.6μm |
| Görüntü alma yöntemi |
Üst/alt çift fotoğraf |
| kamera ışığı |
Koaksiyel ışık, Halka ışık dört çeşit ışık ayarlanabilir |
| Görüş mesafesi |
9mm*7mm |
| Boyutları işaretle |
Çap veya Yan uzunluk 1mm~2mm, izin verilen ofset %10 |
| Şekli işaretle |
Cir, Rec veya eşkenar dörtgen vb. |
| Konumu işaretle |
PCB'ye özel işaret veya PCB pedi |
| 2D algılama |
Standart |
| Kesinlik |
Tablo ayar aralığı |
X=±3mm,Y=±7mm,0=±1.5° |
| Konumsal doğruluk |
±0.01 mm |
| Baskı doğruluğu |
±0.025mm |
| Zaman |
Devir süresi |
<10sn (eski baskı, temizleme süresi) |
| Satır zamanını dönüştür |
<5dk |
| Programlama süresi |
<10dk |
| Kontrol sistemi |
Bilgisayar Yapılandırması |
Endüstriyel PC, Windows resmi sistemi |
| sistem dili |
Çince / İngilizce |
| Ön ve sonraki makine bağlantısı |
SMEMA |
| Kullanıcı yetkilendirme |
Kullanıcı PW ve Kıdemli PW seti |
| Temizleme Sistemi |
Temizleme sistemi |
Kuru ve Islak(standart),vakumlu model(opsiyonel) |
| Sıvı seviyesi algılama |
Sıvı seviyesi otomatik alarm algılama |
| Güç Parametreleri |
Ana güçkaynağı |
AC220V±10%50/60HZ Tek fazlı |
| Toplam güç |
3kw hakkında |
| Ana hava beslemesi |
4,5～6kgf/cm2 |
| Makina ağırlığı |
Yaklaşık 900Kg |
| Makine boyutları |
1140(U)×1380(G)×1530(Y)mm(standart);1675(U)mm(Besleme besleme modülü);1675(U)mm(Bağlantı modülü ekle),2210(U)mm(Malzeme ekle ve bağlantı modülü) |
| Seçenek |
Pnömatik üst kelepçe |
PCB için (kalınlık≤1mm) |
| Üst kelepçe + yan kelepçe |
PCB için (kalınlık≤1mm) |
| Vakum adsorpsiyon ve temiz |
PCB (kalınlık≤1mm) ve FPC için |
| Otomatik kalay eklendi |
Otomatik kalay eklendi |
| Otomatik yükleme ve boşaltma |
Otomatik yükleme ve boşaltma |
| Esnek ve evrensel destek |
Çift taraflı PCB için (PCB arka parçaları Yükseklik ≤9mm) |
| Ekran çerçevesinin otomatik konumlandırılması |
Ekran çerçevesinin otomatik konumlandırılması |
| PCB kartı kalınlık hareketi ayar fonksiyonu |
PCB kartı kalınlığı otomatik olarak ayarlanır |
| Silecek basıncı geri besleme işlevi |
Sıyırıcı basıncının gerçek zamanlı geri bildirimi |
| Hava Durumu |
Müşteri kendi başına satın alabilir |
| Şablon izleme sistemindeki lehim pastasının geri kalanı |
Şablon izleme sistemindeki lehim pastasının geri kalanı |
| SPI yakın döngü |
SPI yakın döngü |
| UPS kapanma koruması |
UPS 15dk kapanma koruması |
| Endüstri 4.0 |
Barkod izleme işlevi, Üretim analizi vb. |
