Yüksek hassasiyetli çevrimiçi / çevrimdışı PCB Lehimleme Yapıştırıcı Tam otomatik

Ürün Detayları

Menşe yeri: Jiangsu

Marka adı: YUSH

Sertifika: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Model numarası: YSK

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 1 set

Fiyat: USD 12800~22800

Ambalaj bilgileri: kontrplak kasa

Teslim süresi: 3 günden 7 güne kadar

Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union

Yetenek temini: 50 Set/Ay

En İyi Fiyatı Alın

Ürün Detayları

Ürün Tanımı

Vurgulamak:
                                                Tam otomatik Pcb Lehimleme Yapıştırıcı, Yüksek hassasiyetli Pcb Lehimleme Yapıştırıcı, Çevrimdışı PCB Lehimleme Yapıştırıcı


Yüksek hassasiyetli çevrimiçi / çevrimdışı PCB Lehimleme Yapıştırıcı Tam otomatik

Tam otomatik yüksek hassasiyetli Inline/Offline PCB kaynak yapıştırma yazıcısı

性能MachinePerformance (Makine Performansı)
重复定位精度 (Dönüştürme doğruluğu)	±12.5um@6o CPK≥2.0
重复印刷精度Yazdırma Doğruluğu	±22um@6o CPK≥2.0
NCP-CT ((not including temizleme ve baskı)	7'ler
HCP-CT ((çözme ve baskı içerir)	18 şarj/parça
制程CT	4 dakika.
转线CT	2 dakika.
基板处理参数 Substrat işleme parameter
最大基板尺寸 Maksimum tahta boyutu	400*340mm genişletilebilir:
En küçük taban boyutuEn az tahta boyutu	50*50mm
基板厚度 boyutTür kalınlığı	0.4~6mm
取像机械范围Kamera Mekanik yelpazesi	528*340mm
最大基板重量Maksimum tahta ağırlığı	4kg
基板边缘间隙Tablo kenar boşluğu	2.5mm
过板高度 Tahta yüksekliği	15mm ultra dış yapısı üst tık
nakliye hızı nakliye hızı	900±40 mm
nakliye hızı ((Max) nakliye hızı	Bölüm kontrolü: 1500mm/s (Max)
Taşıma yolu Taşıma yönü	1 aşamalı nakliye hattı
传输方向Transmission direction	Soldan sağa Sola sağa
	Sağdan solaSağdan sola
	Aynı girişi aynı çıkışı aynı.
基板支?? 方法 Destek Sistemi	磁性顶针Manyetik Pin
	等高块 Destek Bloku
	El Düzenleme Yukarı-Aşağı Masa
基板持 Board kampı	El uzatma şeklinde üst basınçlı film
基板持 Board kampı	柔性边

印刷参数Yazdırma Parametreler
印刷速度Print hızı	10~200mm/s
Baskı baskı baskı	0.5~10Kg
印刷模式Yazdırma Modu	单或双刀印刷Bir/iki kez
Kılıç tipi	Kağıt/Squeegee Blade ( açı 45/55/60)
脱模距离Snap-off	0~20mm
脱模速度Snap-Speed	0~20mm/s
钢网框架尺寸Şablon çerçeve boyutu	470370mm~737737mm(kalınlığı:20-40mm)
钢网定位方式 Çelik ağın konumlandırma şekli	自动Y方向定位Automatik Y yönü konumlandırma
Temizlik Parametreler
清洗方式Temizleme sistemi	干擦,湿擦,真空 Kuru, ıslak vakum üç mod
Yüksek hızlı temizlikHigh speed cleaning	Integrasyonlu ve geri dönüşlü temizlik
Temizlik sistemi	侧喷淋式Side spray tipi
清洗行程Temizleme darbe	根据基板长宽 otomatik üretimiAutomatik üretimi
清洗位置Temizleme pozisyonu	后置 temizlikPost temizlik
清洗速度Temizleme hızı	10-200mm/s
清洗液用量Temizlik sıvısı tüketimi	Otomatik üretimi, elle ayarlanabilirAutomatik ve elle ayarlanabilir
temizlik kağıdı kullanımı temizlik tüketimi	Otomatik üretimi, elle ayarlanabilirAutomatik ve elle ayarlanabilir
影像参数Vision Parametreler
影像视域CCD FOV	10*8mm
Kamera tipi	130 milyon piksel dijital kamera 130 bin CCD Dijital kamera
摄像系统Kamera Sistemi	上下成像.光源无极调节Lock up/down optik yapısı
取像CT(流光) Kamera Cyde zamanı	150ms
基准点类型Fiducial mark türleri	标准形状基准 standart güvenilir işareti şeklini oluşturuyor
	Örneğin: dairesel,方形, 形,十字round,square,diamond,cross
	¥盘及异形Pad ve profilli
İşaret boyutu İşaret boyutu	0.3-6mm
İşaret sayısı İşaret numarası	En fazla 4 adet.
防呆点数量Uzak dur numbei	En fazla: 1 adet

ekipman donanım bileşeni makine Parametreler
功率要求 Güç kaynağı	AC:220 ± 10%,50/60Hz 2.2KW
压缩空气要求 Hava basıncı	4~6kgf/cm2
耗气量Havanın tüketimi	约5L/min
çalışma ortamı sıcaklığıOperasyon sıcaklığı	-20°C~+45°C
çalışma ortamı nem çalışma ortamı nem	%30~60%
机器高度 ((除三色灯) Makine boyutu ((Tür ışığı olmadan)	1460 mm
机器长度X方向MakineLength	1150 mm
机器宽度Y方向Makine genişliği	1380 mm
机器重量Makine Ağırlığı Yaklaşık	Yaklaşık 900 kilo.
设备承重要求Ekipmanın yük taşıma gereksinimleri	650 kg/m

1Cihaz modeli: YSK
2Ekipmanın boyutu: 1380 (ön uzunluğu) * 1150 (yan derinliği) * 1460 (yüksekliği) mm
3Ana güç kaynağı: AC:220±10%,50/60HZ 3KW sabit güç kaynağı, nominal akım, fiş tipi: inç.
Elektriksel arayüz aşağıdaki gibi gösterilmiştir:
4. Ana hava kaynağı: 4.0 ~ 6kgf / cm2 sabit basınç ile endüstriyel hava kaynağı.
Kafası evrenseldir ve arka eklem gaz borusunun büyüklüğüne uygun olabilir
5Makine ağırlığı: yaklaşık 900Kg.

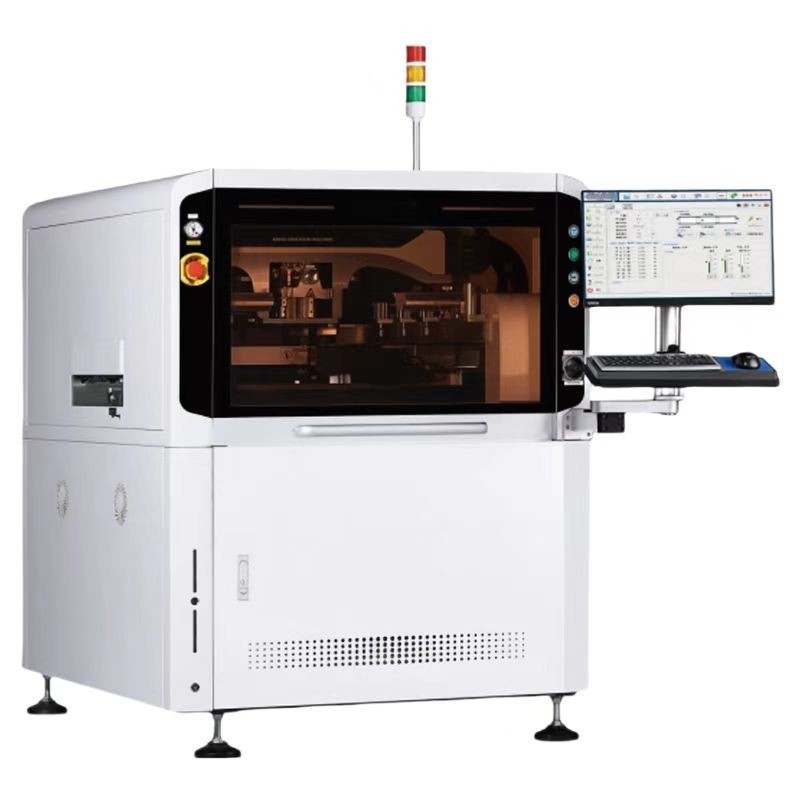

Yüksek hassasiyetli çevrimiçi / çevrimdışı PCB Lehimleme Yapıştırıcı Tam otomatik 1
