Vurgulamak:
                                                                                                                                                                                                                                                                                                                                                                                SMT Üretim Lehimleme Yapıştırma Şablon Makinesi, Tam otomatik Pcb Lehimleme Yapıştırıcı, Elektrikli pcb lehimli pasta yazıcısı


Güç Kaynağı:	AC:220 ±%10,50/60Hz 2,2KW	Hava basıncı:	4~6Kgf/cm²
Hava tüketimi:	5L/dk	Çalışma sıcaklığı:	-20°C~+45°C
Çalışma Ortamı Nemi:	%30~%60	Makine boyutu (Kule ışığı olmadan):	1460 mm
Makine Uzunluğu:	1150 mm	makine genişliği:	1380 mm
Makina ağırlığı:	Yaklaşık: 900Kg	Ekipman yük taşıma gereksinimleri:	650Kg/m

Güç Kaynağı:	AC:220 ±%10,50/60Hz 2,2KW
Hava basıncı:	4~6Kgf/cm²
Hava tüketimi:	5L/dk
Çalışma sıcaklığı:	-20°C~+45°C
Çalışma Ortamı Nemi:	%30~%60
Makine boyutu (Kule ışığı olmadan):	1460 mm
Makine Uzunluğu:	1150 mm
makine genişliği:	1380 mm
Makina ağırlığı:	Yaklaşık: 900Kg
Ekipman yük taşıma gereksinimleri:	650Kg/m

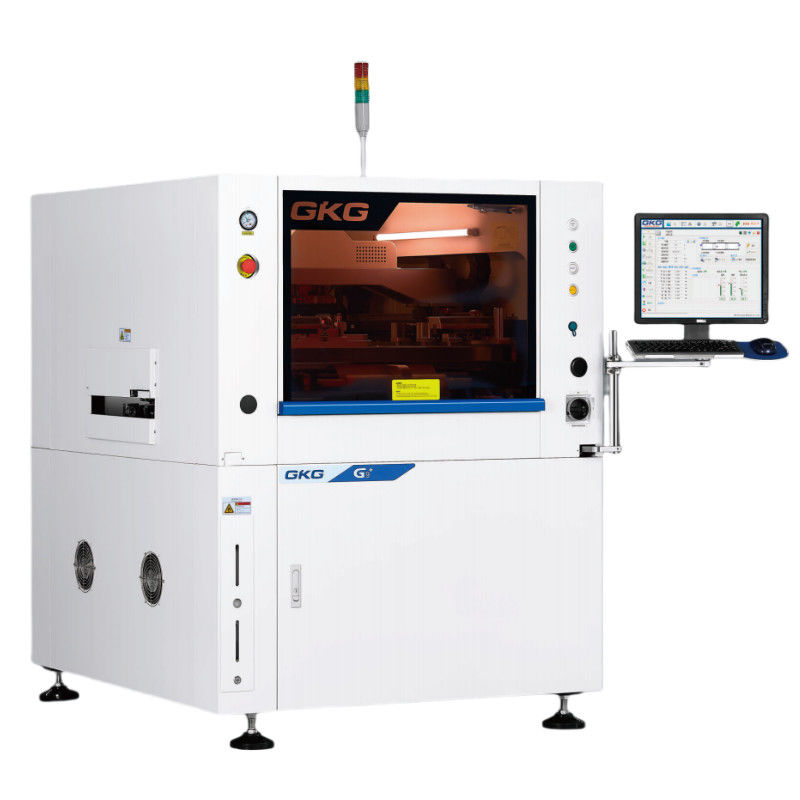

Tamamen Otomatik SMT Üretim Lehimleme Yapıştırma Şablon Makinesi Elektrik

Makine Performansı
Yer doğruluğunu tekrarla.	±12.5um@6o CPK≥2.0
Yazdırma Doğruluğu	±22um@6o CPK≥2.0
NCP-CT ((Temizlik ve baskı hariç)	7'ler
HCP-CT ((Temizlik ve baskı hariç)	18 şarj/parça
İşlem CT	4 dakika.
CT aktarma	2 dakika.
Substrat işleme parameter
En fazla tahta boyutu	400340mm Ölçeklenebilir:530340mm (opsiyonel)
Minimum tahta boyutu	50*50mm
Tahta kalınlığı	0.4~6mm
Kamera Mekanik menzil	528*340mm
En fazla tahta ağırlığı	4kg
Tahta kenar boşluğu	2.5mm
Tahta yüksekliği	15 mm
Taşıma hızı	900±40 mm
(Max) Taşıma hızı	Bölünmüş kontrol, 1500mm/s ((Max)
Taşıma yönü	Bir aşama
Akış yönü	Soldan sağa
	Sağdan sola
	İçeride ve dışarıda aynı.
Destek Sistemi	Manyetik Pin
	Destek bloğu
	Manüel yukarı-aşağı masa
Kamp kampı	Yukarı sıkıştırma manuel
Kamp kampı	Yan sıkıştırma

Baskı Parametreler
Yazdırma Hızı	10~200mm/s
Yazdırma Basıncı	0.5~10Kg
Yazdırma Kipi	Bir/iki kez
Queegee Tipi	Lastik/Squeegee Blade ( açı 45/55/60)
Çekil	0~20mm
Anlık Hız	0~20mm/s
Şablon çerçeve boyutu	470370mm~737737mm(kalınlığı:20-40mm)
Çelik ağın konumlandırma modu	Otomatik Y yönünde konumlandırma
Temizlik Parametreler
Temizlik Sistemi	Kuru, ıslak, vakum üç mod.
Hızlı temizlik	Entegre ve dokuma temizliği
Temizlik sistemi	Yan püskürtme türü
Temizleme çarpması	Otomatik üretim
Temizlik pozisyonu	Ardından temizlik
Temizleme Hızı	10-200mm/s
Temizlik sıvısı tüketimi	Otomatik ve elle ayarlanabilir
Temizlik tüketimi	Otomatik ve elle ayarlanabilir
Görüş Parametreler
CCD FOV	10*8mm
Kamera tipi	130 bin CCD Dijital kamera
Kamera Sistemi	Kilitlenmiş/açık optik yapısı
Kamera Cyde zamanı	150ms
Güvenlik işareti türleri	Standart Güvenlik İşareti Biçimi
	Yuvarlak, kare, elmas, haç
	Yastık ve profil
İşaret boyutu	0.3-6mm
Marka numarası	En fazla 4 adet.
Uzak dur numara.	En fazla: 1 adet
