Ürün Detayları
Menşe yeri: ŞENJEN
Marka adı: YSL
Sertifika: CE
Model numarası: YSL-A9-BTB
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1

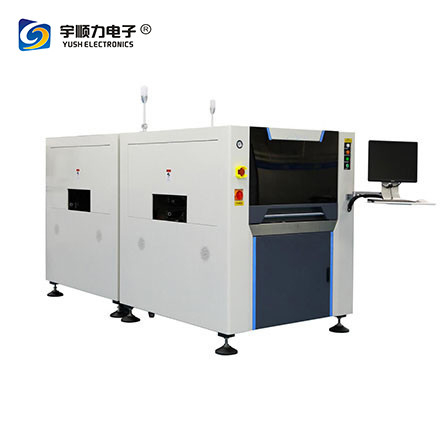

Otomatik MSE/SPI çevrimiçi işlevi Tam Otomatik Görsel Lehim Pastası Yazıcısı-YSL-A9-BTB
ürün teknik noktaları:
● İnsanlaştırılmış tasarım
● Arka arkaya mod. makineden bağımsız kontrol
● Benzersiz sprinkler otomatik temizleme sistemi
● Verimli enerji tasarrufu sağlayan silme kağıdı tasarrufu sağlayan yapı
● Benzersiz görüntü işleme sistemi
● Akıllı baskı üretim modu
● Baskı aralığı:510*310mm
● Uluslararası evrensel UVW üç eksenli bağlantı platformunu kullanın
● Yüksek doğruluk .yüksek hız .yüksek kararlılık.akıllı giyilebilir ürünler/telefon tercih/Mini LED üretimi
● Makine boyutları aralığı: 1220X1355X1500mm(bir ) 1220X2800X1500(iki takım)
● Makine seçeneği : otomatik ekleme lehim pastası işlevi.otomatik şablon inceleme işlevi .otomatik dağıtım sistemi .silecek basıncı geri besleme işlevi .otomatik MSE/SPI çevrimiçi işlevi .otomatik sabit sıcaklık ve nem işlevi
| modeli | YSL-A9-BTB | |
| Kalem | ||
| Ekran Çerçeveleri | Minimum Boyut | 470X370mm |
| Maksimum Boyut | 737X550mm/737X650mm | |
| Kalınlık | 25~40mm | |
| PCB Min Boyutu | 50X50mm | |
| PCB Maksimum Boyutu | 510X310mm | |
| PCB Kalınlığı | 0,4-6 mm | |
| PCB Çarpıtma | <%1 | |
| Taşıma Yüksekliği | 900±40mm | |
| Ulaşım Yönü | Sol-Sağ;Sağ-Sol;Sol-Sol;Sağ-Sağ | |
| Taşıma Hızı | Max1500mm/S Programlanabilir | |
| Yönetim Kurulu Konumu | Destek sistemi | Manyetik Pim/Yukarı-aşağı tabla ayarlı/destek bloğu |
| PCB konumlandırma | elle Manyetik yüksük/Ayarlanabilir kaldırma platformu/Kontur bloğu | |
| Sıkıştırma Sistemi | Yan kelepçe, vakum nozulu, otomatik teleskopik zyönlü baskı plakası | |
| Baskı kafası | İki bağımsız motorlu yazıcı kafası | |
| Silecek Hızı | 6-200mm/sn | |
| Silecek Basıncı | 0~15Kg Motor kontrolü | |
| Silecek Açısı° | 60°/55°/45 | |
| Silecek Tipi | Paslanmaz çelik (Standart), plastik | |
| Yüzey Ayırma | 0.1~20mm/sn | |
| Temizleme Sistemi | Kuru, Islak, Vakum (Programlanabilir) | |
| Tablo Ayar Aralıkları | X:+10mm;Y:±10mm:0:±2° | |
| CCD FOV Görüş alanı | 10X8 mm | |
| Lehim Pastası muayenesi | 2D inceleme Standardı | |
| Görüntü tanıma | ||
| Konum Doğruluğunu Tekrar Et | ±0.01mm(CPK≧2.0) | |
| Baskı Doğruluğu | ±0.025mm(CPK≧2.0) | |
| Devir süresi | <7s (Baskı ve Temizleme Hariç) | |
| Ürün Değişimi | <5Dk | |
| Hava Gerekli | 4,5~6Kg/cm2 | |
| Güç girişi | AC:220+10%50/60HZ1~3KW | |
| Kontrol metodu | bilgisayar kontrolü | |
| Makine Boyutları |
1220(L)X1355(W)X1500(H)(Tek) 1220(L)X2800(W)X1500(H)(İki takım) |
|
| Makina ağırlığı | Yaklaşık:1000Kg(Tek)2000KG(İki takım) | |
| Ayırma seçeneği | Silecekten sonra ayırma;Ayrıldıktan sonra silecek: | |
| Şablon üzerinde sileceği tutarak ayırma (Alan Ayırma, Hat Ayırma) | ||
| Referans Türleri | □spuare ○yuvarlak △üçgen +çapraz Ped Deliği, | |
| Otomatik kamera sistemi | CCDdijital kamera | |
| Geometri desen eşleşmesi | ||
| Arama optik yapısı | ||
| Çalışma sıcaklığı | -21-℃-+50℃ | |
| Çalışma ortamı nemi | %30-60 | |
