CCD Kamera ile Yalnız PCB Depaneling Router Standı

Ürün Detayları

Menşe yeri: Jiangsu

Marka adı: yushunli

Sertifika: CE

Model numarası: YSVC-650

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 1set

Fiyat: USD1000~35000

Ambalaj bilgileri: kontrplak durumda

Teslim süresi: 5-7 iş günü

Ödeme koşulları: L / C, D / A, D / P, T / T, Western Union, MoneyGram

Yetenek temini: 100sets / ay

En İyi Fiyatı Alın
Vurgulamak:

Stand Alone PCB Depaneling Router

,

1500W PCB Depaneling Router

,

220V 2mm pcb yönlendirici makinesi

Tip:
tek başına
pogram:
Görüntü İşleme Yazılımı
Gerilim:
220V 50HZ 1ψ
Güç:
1500W
Tip:
tek başına
pogram:
Görüntü İşleme Yazılımı
Gerilim:
220V 50HZ 1ψ
Güç:
1500W

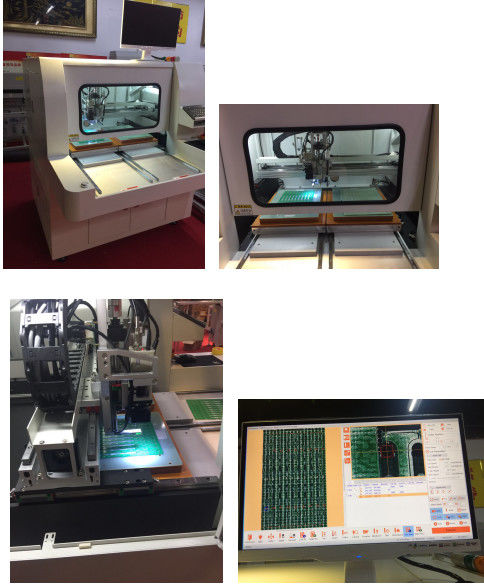

CCD Kamera ile Yalnız PCB Depaneling Router Standı

CCD Kamera ve Gelişmiş Görüntü İşleme Yazılımıyla Doğru, Bağımsız PCB Yönlendiriciler





PCB Router Depanleing Makinesi YSVC-650



YSVC-650 A / YSVC-650B Serisi, CCD kamera ve gelişmiş görüntü işleme yazılımı ile hızlı ve hassas bağımsız PCB yönlendiricilerdir.

A: Düşük Stresli Depanelizasyon için Çözüm
Yüksek hızlı yönlendirici ucu, kartlara baskı yapmadan yoğun nüfuslu PCB'leri hassas bir şekilde keser.Kesme yolları, bir bileşene 0,5 mm kadar yakın ayarlanabilir.

B:Gelişmiş Görüntü İşleme Yazılımı, Yönlendirici Yollarını Programlamak için İşaretle ve Tıkla İşlemi Sunar.

CCD Kamera, PCB'nin bir görüntüsünü yakalar ve kesme yollarının kolay programlanması, bilgisayar ekranındaki basit İşaretle ve Tıkla Windows tabanlı işlemle elde edilir.Bu yazılım sayesinde zaman azaltılır ve programlama basitleştirilir.

C: CCD Kamera ile Otomatik Hizalama Telafisi.
CCD Kamera, bir PCB üzerindeki referans işaretlerini okur ve kesme yollarının göreceli pozisyonundaki farklılıkları telafi eder.
D: Uzatılmış Yönlendirici Bit Ömrü.
Otomatik 5 aşamalı derinlik ayarı, bit ömrünü uzatır ve değiştirme süresini ve maliyetini azaltır.
E: Yüksek Hızlı XY Robot ve Z ekseni Servo Motor
Dokunma süresini azaltır ve üretkenliği artırır.
F: Samll Ayak İzi







Özellikler:





  YSVC-650 A YSVC-650 B YSVC-650C
Tür Tek Başına
Pogram Görüntü İşleme Yazılımı
Yönlendirme Alanı 300 x 350 mm 300 x 450 mm 500 x450 mm
Maksimum PCB Kalınlığı (Standart) 2mm
Fikstürü Ayarlama 2 istasyon
İnsan-Makine Arayüzü Dokunmatik Ekranlı Endüstriyel Monitör + Klavye + Fare
PCB Yükleme / Boşaltma Otomatik
Maksimum PCB Kalınlığı (Opsiyon) 6 mm
PCB Malzemesi Cam Epoksi, CEM1, CEM3, FR4 vb.
Yönlendirici Bit Çapı 0,8 ~ 3,0 mm
Tekrarlanabilirlik ± 0.01 mm
Mil Motoru Maksimum 60.000 dev / dak
Kapı Oto
Elektriksel Güç 3 fazlı AC 380V 50hz
PNeumatic 0,5 MPa
Yönlendirici Boyutu (mm) 1300 * 1100 * 1500 mm 1300 * 1350 * 1500 mm 1500 * 1350 * 1500 mm
Ağırlık 800kg 850kg 900kg
Dust Kollektör Modeli VF-30N
Tür Çevrimdışı
Yazılım versiyonu Temel / Profesyonel / Özelleştirilmiş
Kesme işlevi Doğrusal, Dairesel, U eğrisi, Yay, L eğrisi
Vgerçek sistem Görsel otomatik konumlandırma sistemi
Kesim hassasiyeti ± 0.01 mm
X, Y, Z ekseni sürücü modu AC Servo motor
X, Y ekseni kesme hızı 0-100 mm / sn
Öuygulama ve veri PC Systerm
Operasyon arayüzü Windows 7
Veski 220 V 50HZ 1ψ
POwer 1500 W
Toz Toplayıcı Voltajı 380V 50HZ 3ψ
Toz toplayıcı Güç 2200 w
Toz toplama yöntemi Aşağı toz- toplayıcı (standart) veya YUKARI toz-toplamakveya (seçenek)



Özellikleri:

YSVC-650 serisi, görsel hizalamalı otomatik bir PCB'dir yönlendirici özellikle hassas ve yüksek kapasiteli PCB için yüksek hızlı CCD görüntü düzeltme cihazı ile donatılmış makine panolar yönlendirmecep telefonları, GPS, PDA ve MODÜL ve diğer küçükler için uygun operasyonlar PCB panolara ayrılmıştır.NAKANISHI Japon hassas milini kullanma ( Birlso Yapabilmek be müşteri gereksinimlerine göre seçilmiş Almanya KAVO mili vb), Olmadan kesme stresi, Kesildikten sonra tahta kenarı pürüzsüz ile yüksek hassasiyet.



A. Siparişi seçin yöntem otomatik kesim elde etmek için

1. Kesim işlemi, PMC planına göre üretim modeli ve miktarı ile birleştirilir. üretime;

2. İleri üretim ve üretim kapasitesinin ortaya çıkmasını önlemek için net değildir;

3. Üretim dışı süreçte değişiklikleri önlemek için;

4. İnsan ve makinelerin ayrılmasını sağlamak.



B. İki boyutlu kod, programı otomatik olarak alır.

1. Tiki boyutlu bir kodun kuralı doğrudan programa aktarılabilir, uygun, basit, hatasız;

2. Akıllı ürün değiştirme.

C. CCD tarama işlevi.

1. Sektör lideri PCBA tam kart tarama işlevi;



2. Programlama süresini kısaltın, gerçek zamanlı görüntüleme yolunu kesin, değiştirilmesi kolay.







D. Endüstriyel 4.0-MES sistemi

1. Sunucu verileri otomatik olarak alınır;

2. makine verilerini ve üretimi yükleyin veri;

3. Ekipman durumunun gerçek zamanlı tespiti
