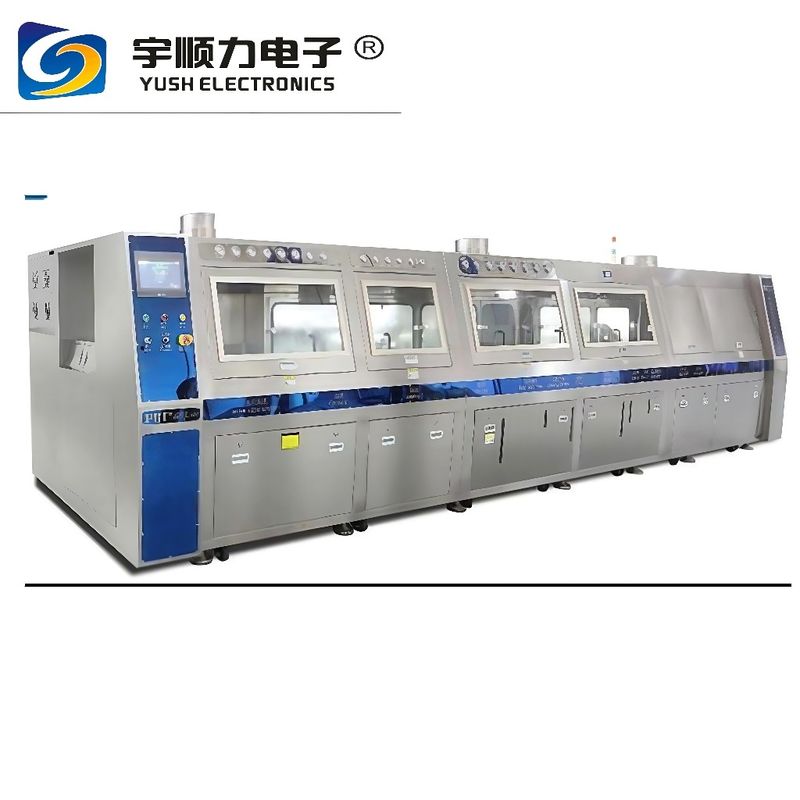

Yüksek verimlilik, çevre dostu su bazlı çevrimiçi PCBA temizleme makinesi YSL-600-500
Yüksek verimlilik, çevre dostu su bazlı çevrimiçi PCBA temizleme makinesi YSL-600-500
Ekipman Princiole
Özellik
1. Tamamen otomatik temizlik modu: PCBA, W600mm genişliğinde bir ağ kemeri üzerinde paralel olarak çalışır.
Yüksek basınç ve eşit yönlerde püskürtme kollarından.
Otomatik temizleme, durduruş (döngüyü açma) ve kurutma sürecinin tamamı;
2Tam süreç görselleştirmesi: Tempered cam görselleştirme penceresi, temizlik işlemini bir bakışta netleştirir.
3Bilimsel nozel tasarımı (patent): Her iki tarafa da giderek artan bir dağılım benimser - iyice temizlenir ve püskürtme kolu ve nozel
Çıkarılabilir.
4- Görsel nozelin ayarlanabilir basıncı: Yüksek basınçlı püskürtme altında küçük boyutlu iş parçalarının çarpışması ve sıçraması problemini çözüyor
Temizlik sırasında koşullar.
5. bakış penceresi ve giriş, temizlik çözeltisinin dışarı sıçramasını önlemek ve plaka düşmesini önlemek için fotoelektrik koruması ile donatılmıştır.
tespiti güvenliğini sağlar.
6- Kapsamlı temizlik sistemi: Standart seyreltme tankı ve püskürtme akış tankı, temizliği kolaylaştıran ısıtma sistemleriyle donatılmıştır.
Temizlik süresini kısaltır ve uyumludur
SMT için su yıkama veya kimyasal temizlik çalıştırın; Razin ve lehimli pasta gibi organik ve inorganik kirleticileri iyice ve etkili bir şekilde temizleyin
THT'nin PCBA yüzeyinde kalıyor.
7Temizleme ve geri kazanma için yerleşik filtrasyon sistemi, temizlik çözeltisinin konsantrasyonunu telafi etme işlevine sahiptir.
yoğunlaştırılır ve geri dönüşüm için geri kazanılır, bu da kullanılan çözücü miktarını azaltır.
8Vücut malzemesi: Tüm vücut, asit, alkali ve diğer temizlik çözeltilerine dayanıklı paslanmaz çelikten yapılmıştır.
9Koruma için UPS yedek güç kaynağı donatın. Kalıcı bir arıza durumunda, acil durma düğmesine ve sızıntı koruma fonksiyonuna sahip olmalıdır.
10Daha düşük işletme maliyetleri: Daha düşük ekipman yatırım maliyetleri, yerelleştirilmiş hizmetler, ekipler ve bol yedek parça arzı
YSL-600-500 Parametre yapılandırmasını ayarlayın:
Temizlik alanı: Temizlik depolama tankı, temizlik çözeltisini geri kazanmak ve depolamak için ve üç aşamalı filtreleme, ısıtma ve izleme yapmak için de kullanılır.
Temizlik çözeltisinde sıvı düzeyinin izlenmesi.
Ön temizlik su pompası: 1.1KW (1 birim), temizlik su pompası: 5.5KW (2 birim);
Depolama tankı hacmi: ≤ 270L (1 birim)
Filtreleme cihazı: Önden temizlenmiş filtre elemanları 0.45UM ((5 adet), temizlik 1 ve temizlik 2 her filtre elemanı 0.45UM ((5 adet), paslanmaz çelik filtre ekranları
1.5mm (3 adet); Isıtma gücü: 18KW (2 adet), ısıtma sıcaklığı: oda sıcaklığı -100°C (düzenlenebilir);
Sıvı seviyesi koruması: düşük seviyede, orta seviyede, durma seviyesi, sınır aşımı seviyesi.
Sertifikasyon basıncı: 0.1-0.7Mpa ( ayarlanabilir)
Yıkama alanı: Yıkama suyu depolama tankı, depolanan suyu geri kazanmak için kullanılır ve yıkama suyu aşırı filtrasyona + açık döngü son püskürtmeye maruz kalır.
ısıtma ve izleme, ayrıca sıvı seviyesinin izlenmesi.
Ön yıkama su pompası: 1.1KW (1 birim), yıkama su pompası 1:3KW (1 birim), yıkama su pompası 2:1.1KW (1 birim);
Ön durulacak su depolama tankı hacmi: ≤ 27L (1 birim) Durulacak 1 su depolama tankı kapasitesi: ≤ 72L (1 birim); Durulacak 2. Son püskürtme su tankının hacmi: ≤
55L (1 birim);
Ön yıkama su tankı ısıtma gücü: 9KW (1 parça); 1 yıkama su tankı ısıtma gücü: 18KW (2 parça); 2.
9KW (1 parça) Isıtma sıcaklığı: Oda sıcaklığı -45°C (düzenlenebilir)
Filtreleme cihazı: Aşınma filtrasyonu, paslanmaz çelik filtre ekranı 0,5 mm (1 parça);
Sıvı seviyesi koruması: düşük seviyede, orta seviyede, durma seviyesi, sınır aşımı seviyesi.
Ön yıkama, yıkama 1, yıkama 2 püskürtme basıncı: 0.1-0.6Mpa (düzenlenebilir), son püskürtme: püskürtme basıncı: 0.1-0.3Mpa (düzenlenebilir)
Kurutma alanı: Kurutma bölümü, ürünlerin iyice kurutulması ve sıcak hava dolaşımını + ısıtma ve hava sıcaklığını izlemek için kullanılır.
Sıcak hava fanı: 1.5KW (1 parça), kanatlı ısıtma tüpü: 15KW (6 parça 2500W), ısıtma sıcaklığı: Oda sıcaklığı -95°C ( ayarlanabilir);
Mesh kemer çalıştırma aygıtı: Çalıştırma aygıtı bir azaltma motoru, paslanmaz çelik ağ kemer, frekans dönüştürücü vb.
Ağlı kemer sorunsuz çalışsın.
Motor gücü: 90W (1 set), frekans dönüştürücü: 200W ((1 birim), kodlayıcı 1 birim;
Ekipman parametreleri
|
İçeriği
|
Parametreler
|
|
Temizlik alanının büyüklüğü
|
Üç temizleme bölümlerinin toplam uzunluğu 1140MM'dir.
|
|
Ekipmanın görünüm boyutları:
|
5000MM*1960MM*1840MM
|
|
Süreç akışı:
|
Tahta bölümüne, su buharı ayrımı, önceden temizleme - temiz temiz 1-2 - kimyasal izolasyon -
drenaj odası - durdura -- durdura -- durdura 12 - son püskürtme - rüzgar kesimi 1 - rüzgar kesimi 2 - kurutma -
plaka - kurutma 2 paragraf
|
|
Kapasite hesaplaması
|
Ağ kemeri hızı: Dakikada 0,1 ila 1,5 metre arasında ayarlanabilir.
İş hızı dakikada 0,4-0,5 metre.
Referans: 450mmX100mm plakalar için, plaka yerleştirme mesafesi 5mm'dir ve çalışma
Hız dakikada 0,5 metre.
|
|
Üretim: saatte yaklaşık 13 metrekare; Hesaplama yöntemi: Toplam genişlik/Mesh kemer hızı
Örnek: 150*200mm plak, saatlik çıkış: yaklaşık 450PCS/H. Bu çıkış referans içindir.
Hesaplama yöntemi: toplam metrekare/tek metrekare
|
|
Taşıma yüzeyinin yüksekliği
|
950±50mm (düzelt)
|
|
Giriş ve çıkış yönü:
|
Solda, sağda (birimin ön camından bakılırsa)
|
|
Egzoz hacmi (hava çekme hacmi):
|
yaklaşık 36M3/Min"Egzoz çıkışı çapı: 250mm, ön, orta ve arka üç
|
|
Ağırlık:
|
Yaklaşık 1800KG.
|
|
Güç kaynağı gereksinimleri
|
AC380/3P/50H"Toplam güç: 102Kw/160A Adli çalışma gücü: 55Kw/85A
|
