Vurgulamak:
Pcb temizleme makinesi
, Yüksek hassasiyetli PCB Temizleme Makinesi
, Yüksek verimlilikli PCB Temizleme Makinesi
Anahat boyutu: |
580 mm × 910 mm × 1650 mm |
Ağırlık: |
Yaklaşık 600KG |
İşlenebilir iş parçasının maksimum kalınlığı: |
4mm（Lütfen ekipman üreticisiyle önceden iletişime geçin） |
İşlenebilir ürün türleri: |
QFN、DFN、BGA、LGA、FC、MEMS，LED Işık boncuk BT plakası ve aynı fiziksel özelliklere sahip diğer malzemel |
Kaynak: |
tek fazlı AC220V±%10, Maksimum güç 4,5KVA |

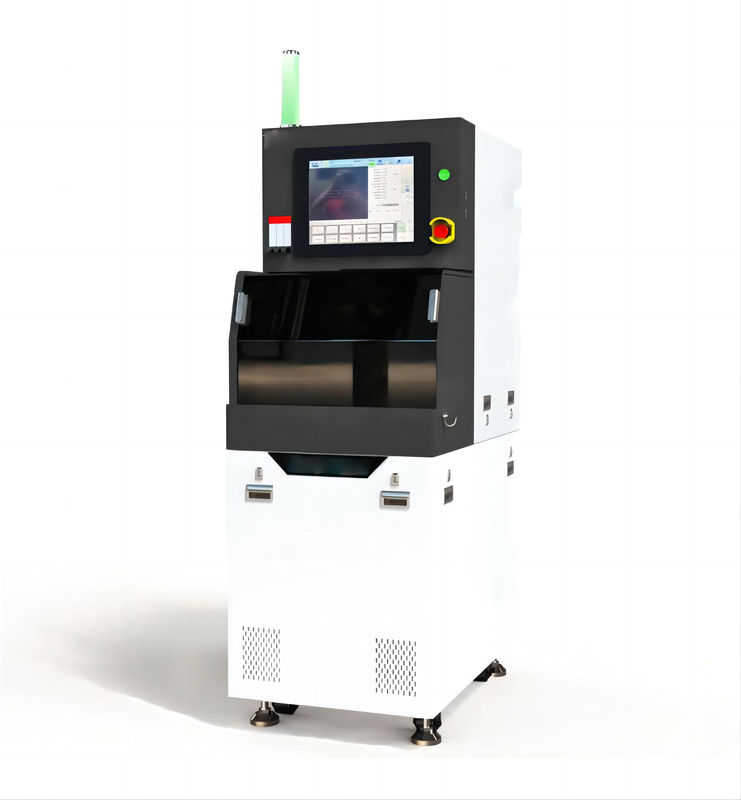

Yüksek verimlilik yüksek hassasiyetli yazma PCB temizleme makinesi
YSL 3600 Yüksek verimlilik yüksek hassasiyetli yazma makinesi
Ekipmanın kullanım ortamı gereksinimleri ve teknik parametreler
YSL3600Dikkatli yazma makinesi tek eksel verimli kesim modu; maksimum işleme
iş parçasının boyutu 150 * 150mm, küçük ambalaj substrat malzemeleri, yumuşak malzemeler için uygundur
Kesme, manuel yükleme ve boşaltma, otomatik transmisyon ve konumlandırma, otomatik hiza kesme.
1. Yazıcı makine belirgin titreşim olmadan kurulmalıdır.
korrosyon gazı olmayan ve güçlü manyetik alanı olmayan.
°C ve sabit kalır; göreceli nem %60'tır, yoğunlaşma yoktur.
2Yazıcı makinesinin kullandığı basınçlı hava yağ ve su olmadan temiz olmalıdır.
Ve basınçlı hava soğuk kurutma aracılığıyla filtre edilmelidir.
3Kesme makinesinin kesme soğutma suyunun kalitesi kirlilik olmadan temiz olmalıdır.
Su sıcaklığı 16-20°C arasında olmalı ve su sıcaklığı dalgalanması
Su sıcaklığı ± 1°C'den daha az veya eşit; aşırı su sıcaklığı kesimlere neden olabilir.
Dge kırılma, zar aşınması, bıçak ve kesme; kesme makinesinin su sıcaklığı
ine 9-16°C arasında olmalıdır ve su sıcaklığının dalgalanması t'den az veya eşit olmalıdır.
± 2°C; aşırı su sıcaklığı teneke erime, ters kesme ve kırılmaya neden olabilir
(Aşırı ısıyı önlemek için oda sıcaklığındaki fark ± 3°C arasındadır.
(çeviri)
4. Yazma makinesinde kullanılan döner soğutma suyunun su kalitesi c olmalıdır.
yağsız ve kirliliklerden arınmış, su sıcaklığı 12-20°C arasında olmalı ve su
r sıcaklık dalgalanması ± 1°C'den daha az veya eşit.
Standarda göre, bu, iğne soğutma işlemini etkileyebilir,
Spindle, kesme sapması, kötü kesme kalitesi ve diğer koşullara neden olur.
i. oda sıcaklığı ve kesim sıcaklığı ± 3°C)
5Gaz kaynağı yağı içeriği 0,5 mg/m3'den azdır.
| Temel Parametreler |
| Çizelge Boyutu |
580 mm × 910 mm × 1650 mm |
| Ağırlık |
Yaklaşık 600 kg. |
| Maçlanabilir iş parçasının maksimum kalınlığı |
4mm ((Lütfen ekipman üreticisiyle önceden iletişime geçin) |
| İşlenebilir ürün türü |
QFN,DFN,BGA,LGA,FC,MEMS,LED Işık boncuk BT plaka ve aynı fiziksel özelliklere sahip diğer malzemeler |
| Kaynak |
tekFase AC220V±10%, Maksimum güç 4,5KVA |
|
Sıkıştırılmış hava
|
Besleme basınçlı hava basıncı: 0.6MPa'dan büyük, basınç dalgalanması 0.02MPa'dan az |
| |
Ekipmanın çalışma basıncı:0.55-0.6MPa |
| |
En yüksek tüketim: 200 L/dakikada |
| |
Filtreleme doğruluğu: 0.01μm/99.5% temiz yağsız basınçlı hava |
|
Soğutma suyu
|
Basınç:0.2-0.3MPa |
| |
Tüketim zirvesi:2.0 L/min |
| |
Sıcaklık: 17 °C ± 2 °C (işleme malzemesinin gerekli güç ayarına göre, güç ne kadar büyükse, sıcaklık o kadar düşüktür) |
| Suyu kes. |
Basınç:0.2-0.3MPa |
| |
Tüketim zirvesi:6.0 L/min |
| |
Sıcaklık:10°C-16°C ((Su sıcaklığına özel gereksinimler olduğunda, lütfen ekipman üreticisiyle önceden iletişime geçin) |
| Hava egzozu |
Ekipmanın toplam hava boşaltması:1.5 m3/dakika |
| |
Ekipmanın hava çıkışındaki hava hızı:> 17 m/s |
| Ekipmanın çalışma sıcaklığı |
23°C±2°C |
| Çevrenin göreceli nemliliği |
%40-60 hiç yoğunlaşma yok |
| Ekipmanın yerleştirildiği yer |
Titreşim kaynağından uzak tutun, güçlü rüzgar, toz, su sisinden, yağ sis cihazından uzak tutun. |
