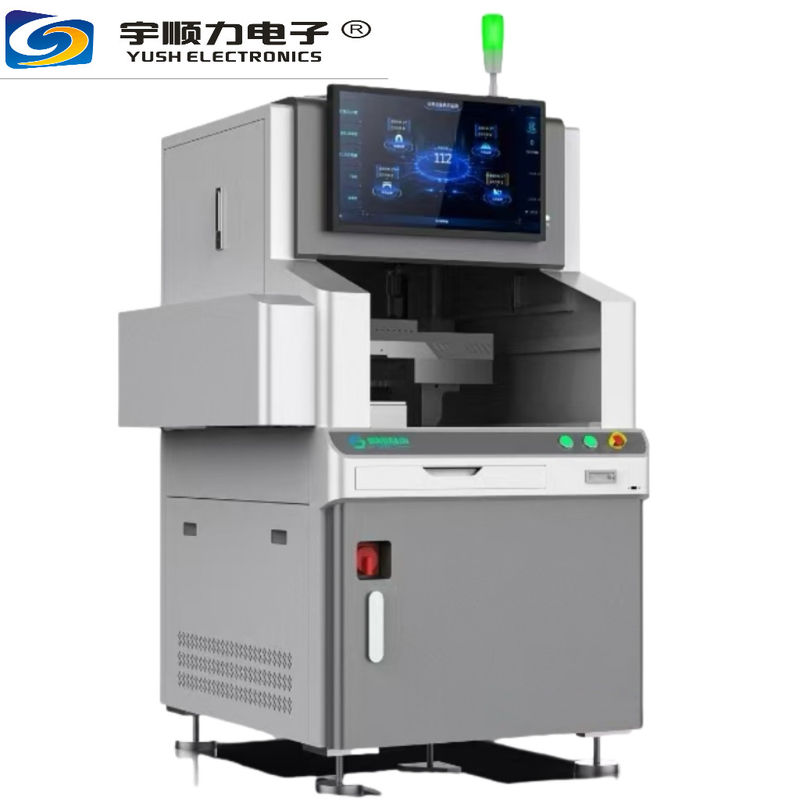

Yüksek doğruluk / Yüksek kaliteli Entegre seçici dalga lehimleme YS-320Y / YS-320YT

Name: Yüksek doğruluk / Yüksek kaliteli Entegre seçici dalga lehimleme YS-320Y / YS-320YT
Brand: YUSH Electronic Technology Co.,Ltd
SKU: Ys-320y/ ys-320yt
Price: 18000 USD
Availability: InStock

Ürün Detayları

Menşe yeri: Jiangsu

Marka adı: YUSH

Sertifika: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Model numarası: Ys-320y/ ys-320yt

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 1 takım

Fiyat: USD18000

Ambalaj bilgileri: ahşap kasa

Teslim süresi: 3-5gün

Ödeme koşulları: L/C, D/P, T/T, Western Union, Paypal

Yetenek temini: 100 takım

En İyi Fiyatı Alın

Ürün Detayları

Ürün Tanımı

Vurgulamak:

Uygulanabilir PCB kartı boyutu:	L*W: 50 × 50 ～ 320 × 250 mm	Uygulanabilir PCB kartı boyutu geçerli PCB kartı kalınlığı:	Substrat Kalınlığı ： 0.8 ～ 3 mm / pim uzunluğu ： 3mm
Bileşen Yüksekliği:	Substratın 100 mm'den daha az / alt tabakanın 50 mm'den az	Substrat şekli ve koşulları:	1. Substrat yerleştirme kenarı: substrat işlem kenarından 3 mm'den fazla. \ n2. Bileşenleri içer
Teneke fırını:	Teneke fırın malzemesi/kapasitesi: Tüm titanyum alaşım malzemesi / 12KG Teneke hamam kapasitesi: Güç	ön ısıtma gücü:	Kızılötesi ön ısıtma 1kw
Toplam güç:	AC 220V 3.5kw	N2 Gereksinimleri:	Azot Saflığı ：% 99.999 Basınç/Tüketim ： 0.5MPA/20ℓ/MIN ～ 30ℓ/dk/1.2 metreküp
Akış nozlu:	0.5mm precision fluid nozzle imported from Japan. Japonya'dan ithal edilen.5mm hassasiyetli sıvı noz	Akı kapasitesi:	2 litre
Gaz kaynağı:	0,5-0,7 MPa

Uygulanabilir PCB kartı boyutu:	L*W: 50 × 50 ～ 320 × 250 mm
Uygulanabilir PCB kartı boyutu geçerli PCB kartı kalınlığı:	Substrat Kalınlığı ： 0.8 ～ 3 mm / pim uzunluğu ： 3mm
Bileşen Yüksekliği:	Substratın 100 mm'den daha az / alt tabakanın 50 mm'den az
Substrat şekli ve koşulları:	1. Substrat yerleştirme kenarı: substrat işlem kenarından 3 mm'den fazla. \ n2. Bileşenleri içer
Teneke fırını:	Teneke fırın malzemesi/kapasitesi: Tüm titanyum alaşım malzemesi / 12KG Teneke hamam kapasitesi: Güç
ön ısıtma gücü:	Kızılötesi ön ısıtma 1kw
Toplam güç:	AC 220V 3.5kw
N2 Gereksinimleri:	Azot Saflığı ：% 99.999 Basınç/Tüketim ： 0.5MPA/20ℓ/MIN ～ 30ℓ/dk/1.2 metreküp
Akış nozlu:	0.5mm precision fluid nozzle imported from Japan. Japonya'dan ithal edilen.5mm hassasiyetli sıvı noz
Akı kapasitesi:	2 litre
Gaz kaynağı:	0,5-0,7 MPa

Yüksek doğruluk / Yüksek kaliteli Entegre seçici dalga lehimleme YS-320Y / YS-320YT

Yüksek doğruluk / Yüksek kalite Entegre Seçmeli Dalga Soldering YS-320Y / YS-320YT

DIP kaynaklarında zorlukları çözün

Çeşitli ve küçük partilerin esnek üretimini çözün (esnek ve uygun)
Hızlı çevrimiçi kaynak, herhangi bir armatür gerekmez (doğrudan kaynak güvenli mesafeden yapılabilir)
Çok düşük ekipman satın alma maliyeti (low initial investment cost)
Extremely low usage and maintenance costs (saving tin slag, flux, electricity and consumables) Çok düşük kullanım ve bakım maliyetleri
The tin penetration rate is 100% and the welding yield rate is over 98% The tin penetration rate is 100% and the welding yield rate is over 98% The tin penetration rate is 100% and the welding yield rate is over 98% The tin penetration rate is 100% and the welding yield rate is over 98%
Çok düşük zemin alanı (yaklaşık 1 metrekare)

Selective wave soldering working mode (Seçici dalga soldering çalışma modu)

During offline selective welding,The welding nozzle is fixed.The PCB board is set Çevrimiçi seçmeli kaynak sırasında,The welding nozzle is fixed.The PCB board is set

PCB solder eklemlerinin soldurulmasını sağlamak için X, Y ve Z eksenlerinde hareket edin.

Yüksek doğruluk / Yüksek kaliteli Entegre seçici dalga lehimleme YS-320Y / YS-320YT 0

Entegre Seçici Dalga Soldering

Özellikleri	YS-320 Y/YS-320YT
Uygulanabilir PCB kart boyutu	L*W: 50×50×320×250 mm
Uygulanabilir PCB kartı kalınlığı	Substrat kalınlığı:0.8 ton 3 mm / Pin length: within 3 mm
Bileşen yüksekliği	Substratın üzerinde 100 mm'den az / Substratın altında 50 mm'den az
Substrat şekli ve koşulları	1. Substrate placement edge: more than 3mm from the substrate process edge. n2. The weight including components is 5KG The following 3. Substrate bending: less than 0.5mm.
Teneke fırını	Tin fırın malzemesi/kapasite: Tüm titanyum alaşım malzemesi / 12KG Tin bath capacity: Power: 4*500W, 2KW
Önyükleme gücü	Kızılötesi ön ısıtma 1KW
Toplam güç	AC 220V 3.5KW
N2 Gereksinimleri	Azot saflığı:99.999% Basınç/tüketim:0.5MPa / 20l/min 30l/min / 1.2 metreküp
Akış nozlu	0.5mm precision fluid nozzle imported from Japan. Japonya'dan ithal edilen.5mm hassasiyetli sıvı nozzle.
Akış kapasitesi	2 litre
Gaz kaynağı	0.5-0.7Mpa
Düzelenin iç çapı	Φ 3mm~φ 20mm Özel boyut
Zirve yüksekliği	Otomatik hizalama/yükseklik ölçümü
Sistem kontrolü	PC+PLC ((pencereler+Huichuan)
Programlama yazılımı	Çevrimiçi veya çevrimdışı görüntü üretimi için destek programlaması
Video gözetimi	Gerçek zamanlı video izleme kaynak etkisini izlemeyi kolaylaştırır
Güç kaynağı/güç	Tek fazlı 220V±10 Başlama gücü:3.5KW
Ağırlık	120KG (Solder 12KG içeren)
YS-320YExternal dimensions	LWH 910 x 980 x 1350 mm (With a display)
YS-320YTExternal dimensions	LWH 910×980×1500 mm (Upper cover dahil)

Yüksek doğruluk / Yüksek kaliteli Entegre seçici dalga lehimleme YS-320Y / YS-320YT 1

Geleneksel üretim ekipmanlarının karşılaştırılması

	Proje	Ordinary wave soldering	Soldering iron robotları	Seçici kaynak makinesi
	Proje
1	Üretim uygulama kapsamı	Toplu üretim/konvansiyonel süreç	Small-batch welding/simple process (Küçük parti kaynak/basit süreç)	Small batch/multiple models The welding quality requirements are high (Küçük parti/çoklu modeller)
2	Çok katmanlı devreler Through-hole tin geçirgenliği	% 50	% 80	99.99%
3	Tin banyo kapasitesi	400-500 kg	Soldering wire	12KG
4	The amount of solder slag produced in 8 hours (8 saatte üretilen soldür slag miktarı)	5 ton 8 KG	0.5 KG	0.2 KG
