Vurgulamak:
1070nm lazer şablon kesme makinesi
, Yüksek hassasiyetli lazer şablon kesme makinesi
, SMT Lazer Şablon Kesme Makinesi

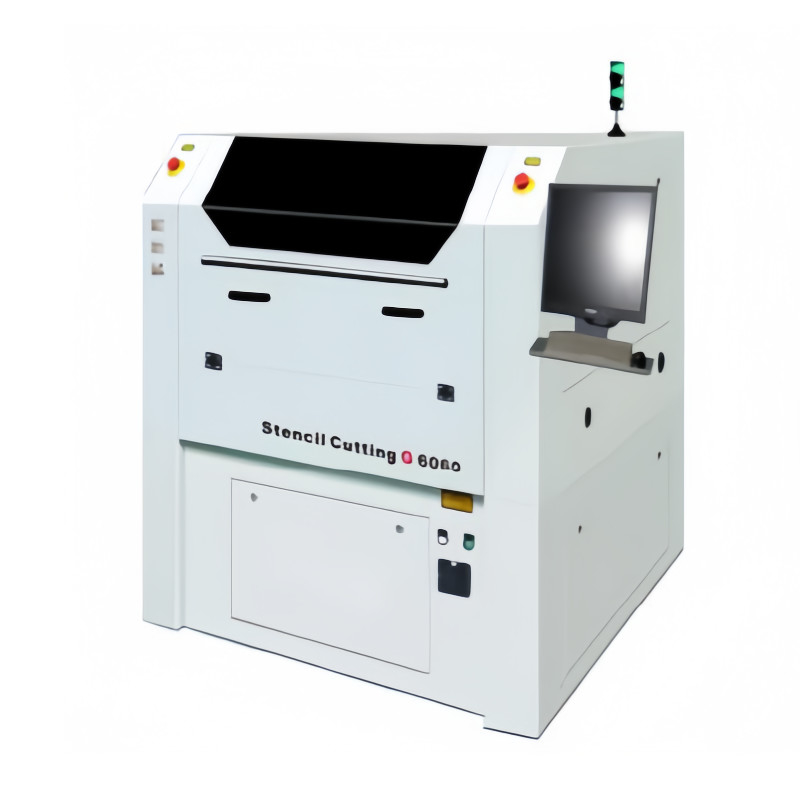

1070nm Yüksek Hassasiyetli SMT Lazer Şablon Kesme Makinesi
Rekabetçilik
1Makinalarımızın performansının sektörün en üst düzeyinde olmasını sağlamak için sürekli yenilikçi ve zamanla birlikte ilerleyen;
2Kullanıcı dostu çalışma tasarımı, basit ve uygun çalışma ve operatörlere düşük gereksinimler;
3.Profesyonel ekip, uzun yıllar boyunca araştırma yaptı, istikrarlı ve güvenilir çalışma ve yüksek yazılım uyumluluğu ile.
4.Fiyat açık ve şeffaf ve yüksek maliyetli performans.
Şirket Tanıtımı
YUSH Elektronik Teknoloji Co., Ltd.Yüksek hassasiyetli lazer kesme makineleri üretimi konusunda uzmanlaşmış bir şirket. Mükemmel bir teknik ekibimiz var.,Lazer uygulamasında çok yıllık deneyime sahip. Yazılımımız dünya standartlarında ürün ve hizmet sağlayabileceğimizi sağlamak için kendiliğinden geliştirildi!!Ana temsilci makine modelleri şunlardır: SMT lazer şablon kesme makinesi, gantry şablon kesme makinesi, LDS lazer ekipmanları.Zamanla birlikte ilerle ve aktif olarak yenilik yap.Müşterinin isteğiher zaman ilk sırada,Pazarla uyum sağlamak için sürekli yenilik yapıyoruz,Bizi seçen her müşterinin her zaman dünya standartlarında lazer uygulama hizmetlerinden yararlanmasını sağlıyoruz.Ekipmanlarımız geniş bir işleme ve üretim yelpazesine sahiptir.Paslanmaz çelik, silikon çelik levhaları, silikon çelik levhaları, titanyum alaşımları, bakır, alüminyum, seramik vb. için yüksek hassasiyetli kesim yapabilir.Müşterilerimizin piyasada uzun süre güçlü dayanıklılık ve rekabet gücüne sahip olmasını sağlamak.
Paslanmaz çelik, karbon çelik, galvanizli levha, silikon çelik levhaları, silikon çelik levhaları, titanyum alaşımları, bakır, tunç, alüminyum, seramik vb. için yüksek hassasiyetli kesme kutuları
SMT STENCIL LAZER KÖTÜM MACHİANE:Specifications&Parameters.
|
Model
|
YS-G7080
|
|
IPG Fiber Lazer Gücü
|
200w
|
|
Kesme Hızı
|
15000-30000 bant/saat
|
|
Kesim Alanı
|
700*800 mm
|
|
Kesme Kalınlığı
|
200w≤1mm
|
|
Kesim Doğruluğu
|
±0,005mm
|
|
Tekrarlanabilirlik
|
±0,002mm
|
|
İşletim Yazılımı
|
HK Studio
|
|
Veri Biçimi
|
DXF/PLT/CNC/LMD ect.
|
|
Makine Boyutu
|
1480*1840*1500mm
|
|
Makine ağırlığı
|
2600kg
|
|
Girdi Gücü
|
AC220V/3KW
|
|
Yardımcı gaz
|
Oksijen/Sıkıştırılmış Hava
|
|
Gaz Basıncı
|
Oksijen 1.0Mpa/Sıkıştırılmış Hava 1.6Mpa
|
|
Sıcaklık
|
22±2°C
|
|
Nemlilik
|
% 60
|
|
Lazer Dalga Uzunluğu
|
1070nm
|
|
Işığın kalitesi
|
M2<1.1
|
|
Kesme Hızlandırması
|
2G
|
Not:Yukarıdaki model lazer gücü müşteri ihtiyaçlarına göre sipariş edilebilir.
Makine aksesuarları:
1) Egzoz fanı - 750W
2)Stretch SS levhası Montaj- Latech tarafından üretilmiştir. 3) Stabilizer - 5KVA - 200 V
Standart lazer ışını noktası 0.03 mm,ve en az diyafram kesimi 0.03mm.(0.018mm şimdi isteğe bağlı) Maksimum gevşek levha boyutu (Clamping X) - 780mm
Servo tahrikli otomatik armatür - Evet
IPG fiber lazer ömrü:100000 saatten fazla.
SMT çelik ağ kesimi
Geleneksel SMT şablon kesimi, yüksek hassasiyete, yüksek kesim hızına ve
Yüksek istikrar, G6060 serisi ön koşul altında saatte 15000 deliğe ulaşabilir
Kesim kalitesini sağlamak için.
SMT IC kesimi
Geleneksel SMT kesiminin IC bölümü, esas olarak 100 kat büyütülür.
makinenin kesme yayının ve düz çizginin performansını yansıtır.
Dairesel İşaret
Dairesel Mark noktasının kesme etkisi diyagramı, 100'ü güçlendirdi
Zaman, makinenin işaret noktasına ulaşma yeteneğini yansıtır.
Mikroporoz teknolojisi
Mikro delik teknolojisi hızla 0.02-0.06mm çok küçük delikler delmek için
Çelik ağ, ve delme hızı saatte 80.000 deliğe ulaşabilir (yaklaşık
50, 000-100,000 mikroporlu görüntü alanında), esas olarak
Ekran işleme endüstrisi.
Kesim hassaslığı
Yüksek hassasiyetli çelik levha kesimi, çelik levha kalınlığı 0.08mm, hat genişliği
Çizimde görüldüğü gibi yaklaşık 0.1mm, böyle ince kalınlığında, kesme
delik sıkı ve çelik levha, esas olarak makinayı yansıtan deforme edilmemiştir
Kesme, yüksek hassasiyet ve istikrar.
Kesim hassaslığı
0,1 mm kalınlığında çelik levhaların, genişliği ve aralıklarının kesin kesimi
Orta şeritlerin 0.05mm, aynı zamanda termal deformasyon sağlar
Aralıklı şebekenin gerekli aralığın içinde.
Kesim hassaslığı
Yuvarlak yüksek hassasiyetli kesim, bu tür ürünlerin ana özelliği
Birçok kemer gibi delikler var ve dış yüzüğün bir dairesinde ölçek benzeri bir ızgara var
Çemberin konsantrisitesini ve diyagonal kesimin doğruluğunu sağlamak için.
Kalın çelik levha kesme
2 mm kalınlığında paslanmaz çelik kesimi kesim kalitesini kolayca garanti edebilir
ve kalın plaka kesiminde hassasiyet.
Alüminyum levha kesme
130 mm çapında ve 1.3 mm kalınlığında alüminyum plaka işlenir.
Alüminyum plaka lazer için yüksek yansıtıcılığa sahiptir ve 1.3mm alüminyum işleyebilir
makinenin geniş uygulanabilirliğini yansıtır.
Yüksek güç mikroskobunda kesme etkisi
300x mikroskop altında duvar etkisi
1000x mikroskop altında duvar etkisi
◆Demir çekirdekli doğrusal motor ve çift sürücü yapısı kullanır, büyük itiş, maksimum hızlanma 2.0G'ye ulaşabilir, yüksek hızda makinenin hassas hareketini sağlar.
◆İthal IPG fiber lazer, istikrarlı çıkış gücü, uzun ömürlü, bakımsız, pürüzsüz delik işleme ve işleme sürecinin istikrarını sağlamak.
◆ABD'den ithal edilen sürücülerin kullanılması, üst düzey ayarlama ve ayarlama algoritmaları kesme performansını büyük ölçüde iyileştirir ve işleme doğruluğunu sağlar
◆Tüm makine, güvenli ve istikrarlı olan temel yapı olarak doğal mermer kullanır.
◆ Tekrarlanan konumlandırma hatalarını azaltmak için gerçek zamanlı geri bildirim için yüksek hassasiyetli ızgara tam kapalı döngü sistemi ile donatılmıştır.
◆ Düşük enerji tüketimi, tüm makinenin güç tüketimi yaklaşık 2.5KW/saat.
