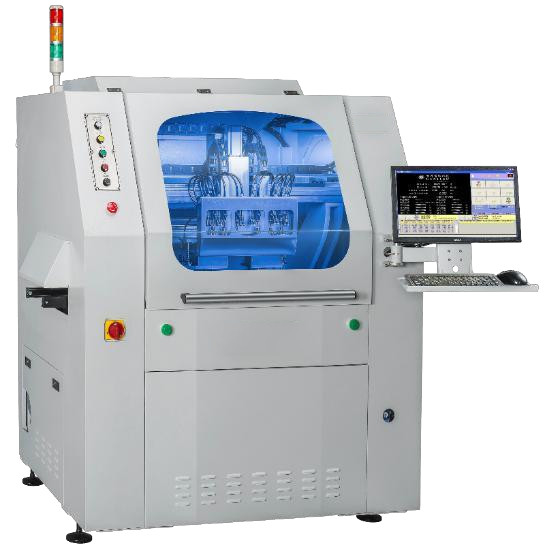

Name: In Line Vision Destekli Otomatik PCB Ayırıcı YS330AT
Brand: YUSH Electronic Technology Co.,Ltd
SKU: YS330AT
Price: 10000 USD
Availability: InStock

Ürün Detayları

Menşe yeri: Jiangsu

Marka adı: YUSH

Sertifika: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

Model numarası: YS330AT

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 1

Fiyat: 10000

Ambalaj bilgileri: kontrplak kasa

Teslim süresi: 3 gün

Ödeme koşulları: T/T, Paypal, Batı Birliği, L/C, D/P.

Yetenek temini: 300 takım/ay

En İyi Fiyatı Alın

Ürün Detayları

Ürün Tanımı

Vurgulamak:
                                                                                                                                                                                                                Sıralı Otomatik Pcb Ayırıcı, 350x300mm Otomatik PCB Ayırıcı, Otomatik Odaklama Fonksiyonlu PCB Ayırıcı


Geçerli Kesim Alanı:	350*300mm	Kesme Fonksiyonu:	Çizgiye Tewwning, L-şekli, U-şekli, Daire, Are
İşlem Tablosu:	Çift Tablolar	Hassasiyeti tekrarla:	±0,01 mm
Kesme hassasiyeti:	≤±0.05mm

Geçerli Kesim Alanı:	350*300mm
Kesme Fonksiyonu:	Çizgiye Tewwning, L-şekli, U-şekli, Daire, Are
İşlem Tablosu:	Çift Tablolar
Hassasiyeti tekrarla:	±0,01 mm
Kesme hassasiyeti:	≤±0.05mm

In Line Vision Destekli Otomatik PCB Ayırıcı YS330AT

Makine Tanıtımı

1.Hat içi otomatik PCB Ayırıcı şunları yapabilir:PCB'leri yükleme, kesme ve boşaltmaotomatik fabrikanın ihtiyaçlarını karşılamak için otomatik olarak.

2.otomatik olarakgenişliği ayarlaPCB'nin boyutuna uyum sağlamak için. Bitmiş PCB kartını atıklardan otomatik olarak ayırt edebilir-

işçilik maliyetinden tasarruf için kesildikten sonra malzeme.

3.İle donatılmışyüksek hızlı CCD görüş hizalama sistemitüm ürün serilerindekesimde hassasiyeti artırmak ve

yeterlikçalışır durumda.

4.için yüksek kaliteli CCD ile bilgisayar vizyonunu benimseyin.işaret noktalarını otomatik olarak konumlandırınve doğruluğunu artırmak

kesme

5.Sağlamakdüello çalışma masalarıPCB'yi paralel olarak yerleştirmek ve kesmek içinoperasyon verimliliğini artırmak.

6.Kullanmakyüksek hızlı iş miliherhangi bir şekildeki PCB'yi hassas bir şekilde kesmek için küçük kesme gerilimi ile.

7. sistem varotomatik odaklama işlevive odağı ayarlamak için manuel işlem gerektirmez.

8.EMSMerkezi kontrol sistemi üst bilgi yönetim sistemine bağlanarak entegre üretim sağlar.

herhangi bir zamanda ekipmanın durumunu izlemek için veriler.

Makine Uygulaması

Makine Uygulaması

1. Hat içi otomatik PCB ayırıcı, ihtiyaçlarını karşılamak için PCB'leri otomatik olarak yükleyebilir, kesebilir ve boşaltabilir.

otomatik fabrika.

2. Cep telefonu, dijital kamera ve GPS cihazında kullanılan küçük boyutlu PCBA panelini kesmek için uygundur.

3. Daha büyük kesme boyutu, TV, PC ana bilgisayarı, iş istasyonu, sunucu vb.'de kullanılan büyük boyutlu PCBA panelini kesmek için uygundur.

4. PCB çözümlerini boşaltmak için farklı seçenekler, Tam otomasyon elde edin ve işçilik maliyetinden tasarruf edin.

Operasyon Arayüzü

9 Fonksiyon:

F1:Kullanıcı İzni

F2:Ayar kartı kalınlığı,Freze ucu

spesifikasyon ve yaşam döngüsü ve fikstür yüksekliği.

F3:İşaret ayarı ve revizyonu

F4:Kesme Programı Düzenleme F5:

kesme yolu simülasyonu

F6:Freze ucu çalışma yüksekliği ayarı

F7:Freze ucu delme merkezi düzeltmesi

F8:Çevre,Çalışma,İzin Ayarı

F9:Sıfırla

Operasyon Arayüzü

Tarih Kaydı

Güç açıldıktan sonra, tüm işlemlerprosedürler ve makine alarmıkayıtlar gerçek zamanlı olarak kaydedilir,ve tüm operasyon sürecigeri izlenebilir.500G sertdisk verileri kaydeder.

Fonksiyon Parametre Arayüzü

Kullanıcı dostu kullanımarayüz ayarı yaparparametreler son derece kolay.

Dört Seviyeli Şifre Ayarı

Dört düzey yetkilendirme sağlayınkullanıcının iş sıralamasına göre kontrol.

Yazılım-Özel Fonksiyon

Görüş Destekli Pozisyon Kalibrasyonu

İşaretleme noktalarını otomatik olarak konumlandırmak için CCD ile bilgisayar görüşünü kullanınve kesme doğruluğunu artırın;

Yol planlama programını düzenleyebilir ve yanlış kesimden kaçınmak için kesim yolunu simüle edebilir.

•Daha Fazla İşaret Daha farklı makine işlevi.

•Hatasız MARK, Programla ilgili işlev.

Freze Bit Tespiti

Algılama yeteneği sağlamak

Otomatik için kırık/düşük/ters freze ucualet değiştirme

Yazılım-Özel Fonksiyon

Kesme denetimi işlevi(çapak, açıkta kalan bakır)

•kesme sonucunu kontrol edin

•Ve kesme hatasını otomatik olarak düzeltin

Akıllı Programlama

•Düzenleme programını kolaylaştırın

•İnsanlaştırma, düzenleme zamanından tasarruf edin

Yazılım-Özel Fonksiyon

Tüm PCB Tarama İşlevi

(1)Kullanıcının, kesicinin yönlendirme yolunu hızlı bir şekilde düzeltmesini ve düzenlemesini kolaylaştırır.

(2)İsteğe bağlı kesme çizgisi rengi,PCB'nin farklı rengini ayırt etmek kolaydır.

Yazılım-Özel Fonksiyon

Çevrimdışı Programlama İşlevi

•çevrimdışı program, üretim hattı bekleme süresini azaltır

Güçlü MES İşlevi

MESFonksiyon açıklaması:ekipman durumunu ve üretim verilerini sağlamaktoplama yönetimi için merkezi bilgi personeli.

Güçlü MES Fonksiyonel Açıklaması

MES Link Sistemi Kasası

Üretim Şeması

Makine Konfigürasyonu-Özel İşlev

1,genişliğini otomatik olarak ayarlayın.PCB kartını almak için tahtaElastik sıkıştırma kenarı, yardımcıkonumlandırma.

2,Yerleştirmek için ikili çalışma masaları sağlayınve geliştirmek için PCB'yi paralel olarak kesmekoperasyonun verimliliği.

3,Giriş ve çıkışı optimize edinnozullar, geniş uygulama alanı-nozulmalzemeyi alır ve boşaltır

ÖZEL FONKSİYON

4,Esnek Temizleme Fırçası ModülüFrezeleme bit kaybını azaltın ve iyileştirintoz toplama etkisi;Frezeleme için kullanıldığındasegmental kesim, direncikesme sırasında Z ekseni olabilirazalır ve freze ucu olabilirdaha etkin kullanılır.

5,Kapak Modülünü Kurunmekanizma.Toz kirliliğini PCBA'ya azaltınpanoların ayrılması sırasında parçalar.

6,Otomatik Takım Değiştirme İşleviİş yaralanmalarını ve yanlış çalışmayı önler.Düşük ile Alman ithal iş milini benimseyinkesme gerilimi, pürüzsüz kenar ve yüksekhassas.Z ekseni otomatikkompanzasyon ayarıfrezeleme derinliğini otomatik olarak ayarlarkesici.Gelecekte, sinyal bağlantı noktasırobotik kol ücretsiz olarak genişletilebilirinsansız operasyon gerçekleştirmek

ÖZEL FONKSİYON

7,Besleme kolu bir olarak değiştirilirmodüler tasarım ve besleme veboşaltma modülleri seçilebilirmüşteri ihtiyaçlarına göre.Hat değiştirirken,Giriş/çıkış meme modülü olabilirhızlı bir şekilde değiştirilir, bu da kısaltır%50'den fazla hat değiştirme süresi.

8,Vantuz simülasyonukartın düşmesini önlemek için ayar

9,Otomatik Aç/Kapat geçişikelepçe plakası için modül.
