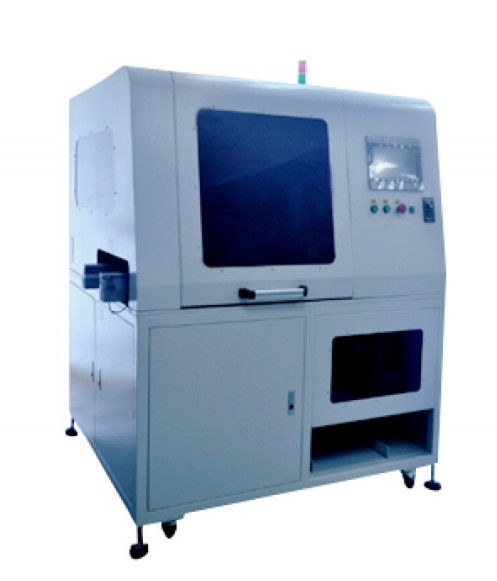

Çevrimiçi V Yuvalı Çift Taraflı PCB Depaneling Makinesi

Özellikler
1. Montaj hattına bağlanabilir ve tahtanın otomatik kesimi el emeği olmadan gerçekleştirilebilir ve bölünmüş PCB montaj hattından dışarı akar;
2. Ürünleri değiştirmek hızlı ve zaman kazandırır, sadece programı değiştirin;
3. Çoklu güvenlik kontrol modları: kusursuz yapı, ışık perdesi kontrolü, yazılım kontrolü;
4. Mikrobilgisayar kontrolü, insan-makine değişim arayüzü.anlaması kolay;
5. Veri izleme sistemi: önyükleme süresi izleme, kapasite izleme, arıza izleme vb.



Üniversal plaka 360 derece Üniversal plaka Uluslararası standart
cihaz bölücü konsol koleksiyonunu alıyorcihazve elektrik kontrol sistemi
atık toplama sistemi


makinenin özellikleri
1. Yüksek derecede otomasyon: çevrimiçi, otomatik besleme, otomatik kesme, otomatik besleme, otomatik plaka kenar kaybı, statik konumlandırma boşaltma, isteğe bağlı bant boşaltma.
2. Geniş uygulama aralığı: Alüminyum alt tabaka, bakır alt tabaka, FR4 ve diğer plakaları dilme için uygun, dilme için her iki tarafta V oluk XY.
3. Özel kesici mekanizma, kesme stresini etkili bir şekilde azaltır.
4. 50 grup program saklayabilir ve fikstür hızlı konumlandırma ve hızlı üretim değişikliği yapabilir.
5. Tüm makine Mitsubishi PLC + Wilenton dokunmatik ekran kontrolünü benimser, işlem arayüzü basittir.
6. Bağımsız araştırma ve geliştirme, güçlü ölçeklenebilirlik.
7. Parçalarda ünlü markalar seçilir ve yuvarlak kesici ile özel işlem yapılır.Daha az aşınan parçalar.
8. Dahili elektrikli süpürge, az yer kaplar.
9. Statik elektriği etkili bir şekilde kesmek için iyon hava tabancası ile donatılmıştır.




Makine fonksiyon parametrelerinin açıklaması
1. Bu cihaz, eklentiden sonra PCB kartı bölme işi için uygundur.
2. Otomatik besleme/otomatik kesme/otomatik alma plakası ve diğer işlevlerle, makine basit ve hızlıdır.
3. Çeşitli parametrelerin ayarlanması, besleme panosu ve alt panonun sürekliliğini tam olarak sağlar.
4. Ana şanzıman parçaları, yüksek tekrar konumlandırma doğruluğu ile Zhongyan hassas step motor (Mitsubishi servo motor) ve SMC pnömatik bileşenleri benimser.
5. Tüm makine Mitsubishi PLC + Velen dokunmatik ekran kontrolünü benimser, işlem arayüzü basit ve kullanışlıdır
6. Ekipmanın çalışma voltajı: 220 V 50HZ
7. Verimlilik: 15s/adet (referans için 150*150mm sekiz kesim)
8. Çalışma alanı güvenlik ızgarası ile korunmaktadır.

Otomatik Yükleme Makinesi



Otomatik Yükleme Makinesi ve Otomatik Panel Açma Makinesi besleme modülünü bağlayın



Makine bölünmüş kart eylem açıklaması
1. Bir makinede bir kesici kesici kalıp modülü bulunur.PCB kartı, yükleme mekanizması aracılığıyla önceden belirlenmiş yola gönderilir;Manipülatör hareket eder ve PCB kartını dilme makinesinin kesici kalıbına yerleştirmek için vakum memesini kullanır.
2.PCB kartı, alt takım kalıbı modülünden sonra yerleştirilir;Dilimleme konumuna hareket ettirin, makine çeviri kesici PCB kartı üzerindeki yuvarlak bıçağı çeviri kesici konumundan sonra, alt kesici kalıp modülü kesici konumuna hareket ettirin;Enine plaka bitene kadar, dikey plakayı kesmek için döner silindir otomatik olarak 90 derece döner.
3. Makine PCB kartını kesmeyi bitirdikten sonra, kesici kalıp takım grubu çıkar;Hareket etmek ve kesmek için plaka manipülatörünü alın
PCB kartı ve tahta atık kenarı aynı anda emilir, atığı bırakmak için atık çerçevesine taşınır ve ardından toplamaya taşınır
Ürün plaka levha üzerine dizilir ve taşıma hattı ile gönderilir.
4. Makinenin kesme kalıbının altında PCB tozunu emmek için endüstriyel bir elektrikli süpürge bulunmaktadır.Bu döngüde çalışın.
Not: Küçük PCB kartının kesilen parçaları, müşterinin gereksinimlerine göre otomatik olarak malzeme kutusuna (malzeme) yerleştirilebilir.
Tepsi veya doğrudan montaj hattına yerleştirilmiş) montaj hattı tarafından taşınacak.



Makinenin kısa açıklaması
1. Otomatik çevrimiçi V-yuvası ayırıcı, ayırıcının kalitesini daha da artırabilir;V yuvası X ve Y otomatik olarak kesilebilir ve alüminyum alt tabaka (300-1500MM), bakır alt tabaka, FR4 ve cam elyaf levhanın kesilmesi temiz ve çapaksızdır.
2. Bölücü, otomatik ayırıcıyı gerçekleştirmek için montaj hattına bağlanabilir.Manuel plaka yok;Kesilen plaka, insan gücünden büyük ölçüde tasarruf sağlayan ve insansız alt panonun çalışmasını tamamen gerçekleştiren montaj hattı tarafından taşınır.
3. Ürünleri değiştirirken, alet kalıbı parçası ve vantuz parçası, manuel ayar yapılmadan doğrudan değiştirilebilir, bu da zamandan büyük ölçüde tasarruf sağlar.
