PLC Reflow Lehimleme Makinası
, 380V Reflow Lehimleme Makinası
, CE Lehim Reflow Fırın

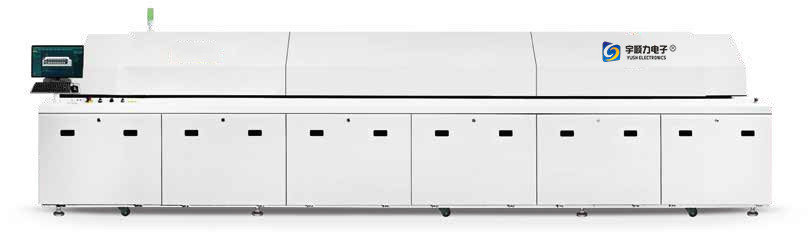

PC PLC Kontrol Sistemi U Serisi Reflow Lehimleme Makinesi 5W 380V Güç Kaynağı
U serisi reflow lehimleme
1. Yüksek ısı enerjisi, düşük enerji tüketimi, yüksek güçlü motor eşleşen rüzgar çarkı, teorik ve pratik doğrulama;ayarlanan aynı koşullar altında, küçük olmasını sağlayabilir ve minimum ısı emme farkını elde etmek için büyük bileşenler, ve en iyi termal dengeyi elde edin;
2. En son ısı yalıtım teknolojisi ve yeni fırın yapısı tasarımı, fırın yüzey sıcaklığını etkili bir şekilde azaltın ve ısı kaybını azaltın;
3. İthal PLC program kontrolörü, istikrarlı ve güvenilir performans, sıcaklık kontrolü ve eğri tekrarında yüksek hassasiyet;
4. Özel sertleştirme işlemine sahip çift taraflı kılavuz ray, güçlü ve dayanıklı, tekrarlanabilir kullanım, %50'ye varan maliyet tasarrufu;
5. Reçine geri dönüşüm sisteminin çevrimiçi bakımı, modüler tasarım, uygun bakım, bakım süresini azaltın;
6. Patentli sıcak hava sistemi, sıcak hava konveksiyon iletimi daha verimli, daha hızlı ısı telafisi;
7. Fırın sıcaklığının yerleşik gerçek zamanlı izleme sistemi, otomatik olarak fırın sıcaklık eğrisi oluşturabilen (opsiyonel);
8.Akıllı veriler izlenebilir ve MES sistemine yüklenebilir.
| U serisi reflow fırın ana özellikleri |
| model numarası |
YSL-808UA/YSL-808UN |
YSL-810UA/YSL-810UN |
YSL-812UA/YSL-812UN |
| Isıtma sistemi |
| Isıtma Bölgesi |
8 ısıtma bölgesi, 16 ısıtma modülü |
10 ısıtma bölgesi, 20 ısıtma modülü |
12 ısıtma bölgesi, 24 ısıtma modülü |
| Isıtma Uzunluğu |
2950mm |
3670mm |
4390 mm |
| Soğutma Tipi |
Üç soğutma bölgesi: cebri hava soğutma/su soğutma |
| Çıkış Egzoz Çapı, değeri |
2-φ145,Egzoz talebi 15-20m³/dak*2 |
| Konveyör Sistemi |
| Ürün Genişliği |
min50mm-max400mm |
| Taşıma Yönü |
L→S,R→L |
| Konveyör bant yüksekliği |
900±20mm |
| Sabit Ray Tarafı |
|
| Konveyör Tipi |
Senkron taşımalı zincir + ağ |
| Bileşen Yüksekliği |
+30mm-25mm/30mm'nin üzerinde boşluk, 25mm'nin altında boşluk |
| Taşıma Hızı |
300mm-2000mm/dak |
| Kontrol sistemi |
| Güç kaynağı |
AC30 5W 380V 50/60HZ |
| Toplam güç |
57KW |
71KW |
89KW |
| Başlatma Gücü |
30KW |
35KW |
40KW |
| Koşu Gücü |
7.5KW |
9.5KW |
11.5KW |
| Sıcaklık aralığı |
Oda sıcaklığı 320℃ |
| Kontrol tipi |
PC+PLC Kontrol Sistemi |
| Ray Genişliği Ayarlama Modu |
Elektrik+Manuel |
| Sıcaklık Kontrol Doğruluğu |
±1℃ |
| PCB Sıcaklık Sapması |
±1℃ |
| Veri depolama |
İşlem Verileri ve durum kaydı |
| Elektrik Kesintisi Koruması |
UPS ile donatılmış |
| Çalışma Arayüzü |
Windows Çince basitleştirilmiş, İngilizce çevrimiçi ücretsiz geçiş |
| Genel |
| Boyut (U * G * Y) |
5580*1450*1620mm |
6300*1450*1620mm |
7020*1450*1620mm |
| Ağırlık |
2300-2500KG |
2700-2900KG |
3100-3300KG |
| Renk |
Parlak buruşuk beyaz |
Teknik gereksinimler:
1, müşteri kontrol etmek için kontrol vanası kuracak 145'e kadar egzoz hacminin ithalatı ve ihracatı;.
2, her biri 145'e kadar giriş deliği egzoz ses kontrolü 15-20M³/dak;
3, ana güç kaynağı: 3 380V çaplı AC beş tel, 35 mm²'den fazla ana güç hattı çapı.
Kolay temizlik ve bakım için modüler yapı.Ön ve arka hava dönüş tasarımı, sıcaklık bölgeleri arasındaki hava akışının etkisini etkili bir şekilde önleyebilir ve doğru sıcaklık kontrolü sağlayabilir.Uzun ömürlü yüksek performanslı sıcak hava motoru.Inverter kontrollü, sıcak hava motoru yüksek devirde ayarlanabilir.
Elektrik kesintisinin haznedeki PCB'yi yakmasını önlemek için acil durum manuel şanzıman yapısı ile donatılmış manuel + elektrikli genişlik ayar yapısı tasarımı
Güçlü fonksiyonlara sahip yüksek stabilite kontrol sistemi
Özel genişlik ayarı ve iletim yapısı tasarımı, kararlı ve güvenilir PCB iletimi sağlar ve zincir, sıkışma önleyici plaka zincirini benimser.
