Vurgulamak:
PCB Sökme Makinesi
, UV lazer kesme panelleri çıkarma makinesi
, Yüksek hassasiyetli lazer panelleri kesme makinesi

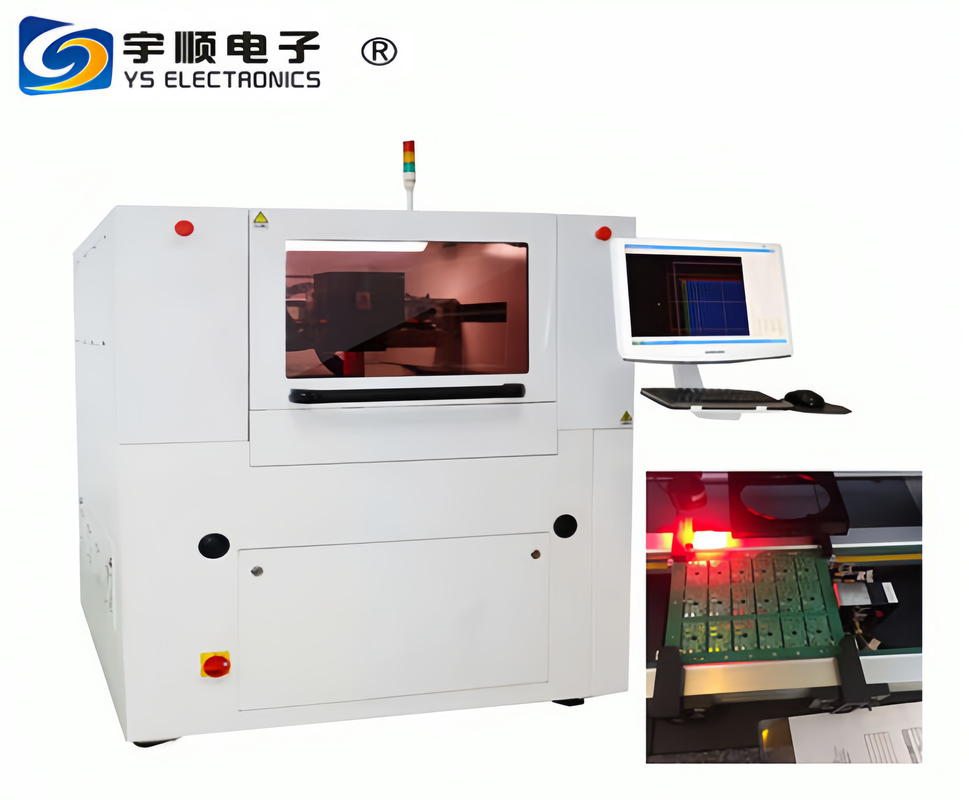

Yüksek hassasiyetli UV Lazer Kesme Lazer PCB Depaneling Makinesi
PCB Lazer Depaneling Makinesi UV lazer kesme makinesi
YSV-7A Ürün özelliği
Kesildikten sonra kenarları pürüzsüz ve pürüzsüzdür;
Toz / parçacık kalıntıları olmayacak.
Özellikle küçük yaylar ve diğer ince kesimler için yüksek hassasiyet;
Kalıplama başarısızlık oranını etkili bir şekilde azaltmak
Çeşitli malzemeler ve farklı kalınlıkların bir kombinasyonu ile bir kompozit iş parçası bir kez kesilebilir
Lazer kafası yüksekliği otomatik olarak ayarlayabilir, iki taraflı yüzey montajlı FPC'yi kullanmak kolaydır.
Perfect CAM arayüzü ile sondaj ve freze dosya biçiminin ana akımını destekler;
İnsan-makine arayüzü dostudur; optik yol mühürlüdür ve ayrıca kompakt yapının istikrarlı ve güvenilir entegrasyonuna sahiptir; modüler elektronik kontrol sistemi ile bakım için kolaydır.
FPC yumuşak kart, yumuşak ve sert kombinasyon kart dahil olmak üzere yumuşak ve sert kombinasyon kart (R-F PCBA),Bu da ekipmanların uyumluluğunu büyük ölçüde artırır ve fiyatlarını düşürür..
Üretim hattı ile entegre edilebilir: gantry yapısı ve uçuş optik tasarımı, kolay acc
özel LOA'larla donatılmış üretim gereksinimlerine göre üretim hattına
ve INLINE sistemi ile üretiminin tam otomasyonuna ulaşmak için önemli bir
Üretim verimliliğini artırmak için, FPC ve PCB işleme için tasarlanmıştır.
PCB UV lazer kesme makinesi uygulaması
• Çeşitli esnek devre kartı malzemelerinin ve kapak filminin kesilmesinde kullanılır, temiz ve serbest karbonizasyon; yüksek kaliteli, yüksek hızda, 1 mm (0,04 ") kalınlığına kadar katı malzemenin kesilmesi.
• UV ışığı erime yerine parçalanma ve buharlaşma yoluyla olduğu için, işlemden sonra neredeyse hiç çürük kalmaz.
• Isı etkisi küçüktür, katmanlama yoktur, ancak kesildikten sonra kesim
• Isı etkisi küçüktür, katmanlama yoktur, ancak kesildikten sonra kesme kenarı hassas ve pürüzsüzdür ve yan duvar diktir.
Silikon, seramik, cam vb. gibi substrat malzemelerinden;
• Farklı işlevsel filmler.
• Etkili, hızlı FPC / PCB kesimi, sondaj ve pencereyi kaplama, parmak izi tanımlama çipi kesimi, TF bellek kartı alt tablosu, mobil
Telefon kamera modülü kesme uygulamaları
| Temel özellikler ve teknik parametreler |
| Spesifikasyon/model |
YSV-7A |
| Lazer kafası |
SP (ABD) |
| lazer tipi |
UV |
| Lazer dalga boyu |
355nm ışık dalgası UV lazer |
| Maksimum güç |
10W /15w/17W |
| Tekrarlama sıklığı |
1-250 kHz |
| Çalışma masası konumu doğruluğu |
±0,003mm |
| Çalışma masası tekrarlama hassasiyeti |
±0,002mm |
| Masa erişim aralığı |
500 mm*500 mm |
| CCD konum doğruluğu |
0.005mm |
| Maksimum çalışma aralığı |
460mm*460mm (Daha büyük alan 620*620mm özelleştirilebilir) |
| Işık noktası boyutu |
0.015 mm ± 0.003 mm |
| Boyut ((L*W*H) |
1300mmX1150mmX1455mm |
| Ağırlık ((kg) |
1500KG |
Hiçbir temas mekanik bir gerginlik ve deformasyon yaratmaz.
Doğrusal motor platform hızı, yüksek hassasiyet, düşük aşınma, kolaybakım, düşük bakım maliyetleri.
Makine özelliği:
Etkili, hızlı FPC / PCB kesimi, sondaj ve pencereyi kaplama, parmak izi tanımlama çip kesimi, TF bellek kartı alt kartı, cep telefonu kamera modülü kesim uygulamaları.
Bloklama, sınırlama, blok belirleme veya bölgeyi doğrudan kesme ve şekillendirme seçimi, kesme kenarı düzgün yuvarlanmış, yumuşak, burr olmadan, fazladan yapıştırıcı olmadan.Ürünler, birden fazla otomatik konumlandırma kesimi için bir matris halinde düzenlenebilirÖzellikle kesim gibi ince, zor, karmaşık desenler için.Yüksek hassasiyetli CCD otomatik konumlandırma, odaklama, böylece konumlandırma hızlı ve doğru, zaman tasarrufu,yüksek verimlilikHızlı teslimat.
Yüksek performanslı lazer: uluslararası marka katı durumlu UV lazerlerin kullanımı, iyi bir ışın kalitesine sahip, odak noktası küçük, eşit güç dağılımı, termal etkisi küçük,Çatlak genişliği küçük.Yüksek kesim kalitesi mükemmel kesim kalitesi güvencesidir.
Hızlı ve yüksek hassasiyet: Hızlı çekirdeksiz doğrusal motor sistemi platformu kombinasyonu ile yüksek hassasiyetli, düşük sürüklenme galvanometre, mikronlar sırasındaki yüksek hassasiyeti korurken hızlı kesim.
Tam otomatik konumlandırma: aynı tip tek tıklama modunu elde etmek için yüksek hassasiyetli CCD otomatik konumlandırma, yüksek hassasiyet, insan müdahalesi olmadan, basit çalışma,Üretim verimliliğini önemli ölçüde artırmak.
Egzoz gazı arıtma sistemi: emme sistemi, operatöre ve çevrenin kirliliğine zarar vermemek için, ortadan kaldırmak için tüm egzoz gazını kesebilir.
Yüksek düzeyde otomasyon: galvanometre otomatik düzeltme, otomatik odaklama, tam otomasyon,lazer hareket sensörü kullanımı otomatik olarak hızlı hizalama elde etmek için masanın yüksekliğine odak ayarlamak, zaman kazandıran huzur.
Öğrenmesi kolay yazılım: Windows sistem kontrol yazılımı temelinde bağımsız araştırma ve geliştirme, Çince arayüzü çalıştırmak kolay, dostça ve güzel, güçlü ve çeşitli,çalıştırılması kolay.
Özellikleri:
- Evet.Kesinlik sınıfı: "000" seviyesinde, düzlük 2um
- Evet.Sıkıştırma gücü: 245 ~ 254 N / mm2
- Evet.Elastik modülü: 1.27 ~ 1.47 N / mm2, dökme demirden daha yüksek
- Evet.Doğrusal genişleme katsayısı: 4.61×10-6 /°C
- Evet.İç dondurucu katsayısı: çelikten 15 kat daha büyük, iyi sertlik, şok yapabilir,
- Evet.İç dondurucu katsayısı: çelikten 15 kat daha büyük, iyi sertlik, şok yapabilir,
Şok emici.
- Evet.Kıyıya dayanıklılık: HS70'den yukarı, iyi aşınma direnci, 5 ila 10 kat daha yüksek
dökme demirden 10 kat daha yüksek
FPC UV lazer kesme etkisi şeması
Mikroskop altında kesme etkisi
