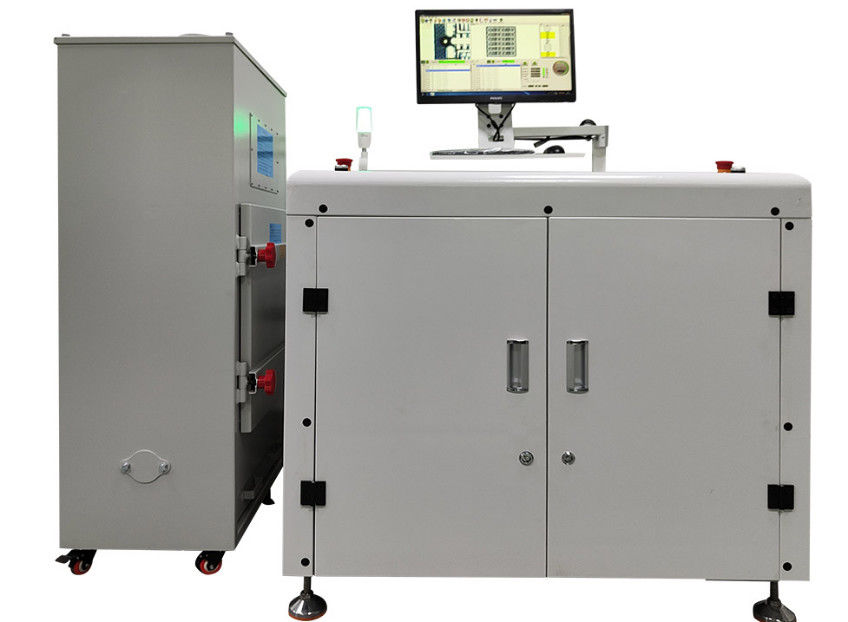

Tam Otomatik Bölme Makinesi YS-4500 Analizi ve Tanıtımı
Yüksek hızlı plaka dağıtıcısı YS-4500
Elektronik endüstrisinin sürekli gelişmesiyle birlikte, elektronik ürünlerin önemli bir bileşeni olan alt tabakanın üretim gereksinimleri, yüksek hassasiyet için giderek daha yüksek Lei'dir.Yüksek yoğunluklu.Yüksek performans.Küçük hacimli geliştirme.Pazarın gereksinimlerini karşılamak için, şirketin dünyadaki çeşitli markaların avantajları üzerine uzun vadeli pazar araştırması yapmak, bu yüksek hızlı çift modlu tahta makinesini yapmak için kullanıcının tüm yönlerinin görüşlerini geniş çapta dinlemek YS-4500.
Yazılım tanıtımı
Yeni nesil tanımlama sistemi
1: Geleneksel daireyi değiştirin, kare ve diğer geometrik desenler yalnızca tanınabilir.Herhangi bir şekil işareti noktasını tanıyabilir
2: Yalnızca hata düzeltme işleviyle değil, aynı zamanda doğru verilerle, personelin yanlış tahta koyması konusunda endişelenmeyin.
3: yer değiştirme işlevi, çalışma masasındaki fikstürü keyfi yerleştirmede gerçekleştirebilir
1: Geleneksel segmentasyon modunu değiştirin
2: Alt kesicinin derinliğini PCB'nin kalınlığına göre ayarlayın, freze kullanım oranını artırın ve maliyetten tasarruf edin
3: Frezenin durumunu belirlemek için ürünün ihtiyacına göre tanımlanabilir
inşaat hakkında giriş
Tayvan 60000 yüksek hızlı iş mili benimsenmiştir.
WIN7 sistem işletim arabirimini kullanarak, yüksek piksel renkli CCD amplifikasyon 10 kat lens yapılandırması, yardımcı program öğretimi ve düzenleme simülasyon işlevi, hassasiyet daha doğrudur, görüntü daha nettir.
Elektrik kontrol düzeni
Elektronik kontrol - çevrimiçi
1: açık, kolay bakım
2: veri yolu modu, basit bağlantı
3: modüler tasarım, bakım personeli için yüksek gereksinimler değil
Parametreler ve ana aksesuarlar
X/Y kesme hızı: 0~100 mm/sn
Makine tekrarlama doğruluğu: ±0.02
Kartın maksimum boyutu: 400mm*500mm
X,Y,Z kontrol modu: endüstriyel hareket kontrolörü + endüstriyel bilgisayar
X,Y,Z sürüş modu: Panasonic servo elektrik gücü
İnsan-makine işletimi ve veri depolama: endüstriyel bilgisayarlar
Kesme hassasiyeti: ±0,1
Mil hızı: Tayvan mili Max 60000rpm
Kesme formu: düz çizgi, daire, yay, U şekli, L şekli, vb.
Resim: Akıllı Endüstriyel CCD
Operasyon arayüzü: Çince/İngilizce çift arayüz
Fidicuial İşareti: CCD otomatik hizalama işlevi
Program önizlemesi: CCD yolu simülasyon işlevi
Ana bilgisayar voltajı: AC 220V 50/60Hz
Hava basıncı: 5.5KG/CM²
Ana bilgisayar boyutu: 1150 x 1050 x 1580 (UXYXD)mm
Ana motor ağırlığı: 450kg
Toz toplama modu: sonraki toz toplama
Toz toplayıcı: 2HP
Toz toplayıcı güç kaynağı: AC 380V 50/60Hz
Toz toplayıcının boyutu: 650 x 400 x 1250 (UXYXD)mm
Toz toplayıcı ağırlığı: 103kg
Plaka makinesinin ana parçaları
Kurşun vida: Tayvan TBI C5 taşlama kurşun vidası
Kılavuz ray: Tayvan PMI doğrusal kılavuz rayı
Mil: Tayvan mili Max 60000rpm
Servo motor: Panasonic A6 servo motor
Endüstriyel kontrol ana bilgisayarı: endüstriyel bilgisayar
Monitör: LCD19"
CCD: GIGE endüstriyel akıllı CCD
Lens: Endüstriyel HD lens
Işık kaynağı: Endüstriyel dimmer +50mmLED halka ışık kaynağı
Güç Kaynağı: Tayvan Mingwei
Röle: Omron rölesi
Toz toplama makinesine giriş
Temiz vakum mekanizması
1: Fırça tasarımının patentli tasarımı, mükemmel vakum banliyö meyvesi
2: uzun süreli toz sağlamak için modül emiş yapısı
YS-UA02 yüksek verimli elektrikli süpürge, alt vakumlu ayırıcı, süper toz giderme kapasitesi ile özel olarak donatılmıştır, ayırıcının benzersiz tasarımına sahip alt vakum modu, levhayı bölme sürecinde üretilen tozla etkili bir şekilde başa çıkabilir, iyi koruyabilir ürünlerin ve atölye ortamının temizliği ve personel sağlığı.
| Motor özellikleri |
2HP 380V 50Hz 3 fazlı |
| Çıkış gücü |
1.5kw |
| Emme havası hacmi |
3m³/dk |
| Sabit basınç |
-2000mm-AQ |
| giriş çapı |
50mm |
| çıkış çapı |
100mm |
| Noise |
<65dB |
| Net ağırlığı |
103Kilogram |
| Dölçü |
650*400*1250mm |
Plaka bölme makinesi özellikleri:
1: Basit kullanım, akıllı
2: İyi stabilite
3: basit yapı, kolay bakım
4: vakum banliyö meyve iyi
