Ul Rohs Hasl Fr4 94v0 Lazerli PCB Sıyırmalı Depolama Makinesi

Su Soğutmalı Ul Rohs Hasl Fr4 94v0 Lazer PCB Depaneling Makinesi

Lazer Makinesi

Yu Shun Technology markası, olumlu bir enstrüman markasıdır.Yu Shun FPC ultraviyole lazer kesim makinesi, FPC lazer kesim makinesi ağırlıklı olarak CVL, FPC, RF ve şekle göre kesilmiş ince kontrplak kullanılır.Teknoloji, PCB endüstrisi ekipmanı Ar-Ge ve üretim olmayı taahhüt etmiştir, şirket

Müşterilerin çoğunluğu tarafından FPC lazer kesim makineleri.

FPC UV lazer kesim makinesi, FPC lazer kesim makinesi kullanımı:

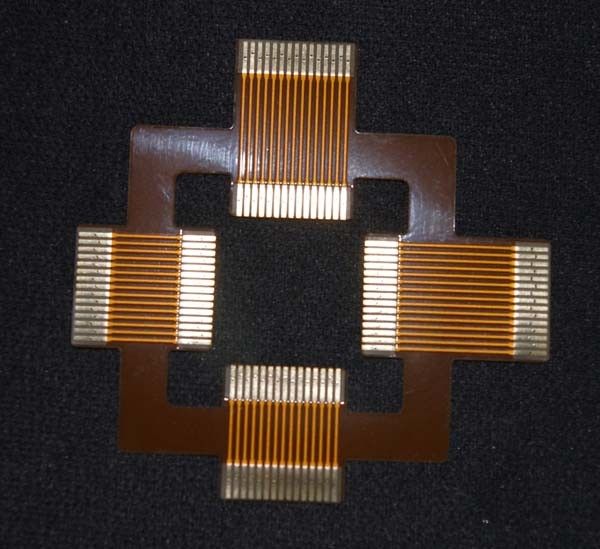

Kalıp veya koruyucu plaka sabitlemesi olmadan hassas kesim için esnek devre kartları ve organik kaplama için mevcuttur.Yüksek enerjili bir lazer kaynağı kullanmak ve lazer ışınının hassas kontrolü, işleme hızını etkili bir şekilde artırabilir ve hassas bir işleme sonucu elde edebilir.

FPC ultraviyole lazer kesim makinesi, FPC lazer kesim makinesi ile karakterize edilir:

1, bağımsız fikri mülkiyet haklarına sahip kontrol yazılımı, kullanıcı dostu arayüz, eksiksiz fonksiyonlar, basit kullanım;

2, herhangi bir grafiği işleyebilir, farklı kalınlıkları kesebilir ve farklı malzemeler işlenebilir ve senkronizasyon tamamen hiyerarşiktir;yüksek ışın kalitesi sağlamak için optik sistem tasarımı optimizasyonu, hassasiyeti sağlamak için odaklanan nokta boyutunu küçültmek;

3, dalga boyu, yüksek ışın kalitesi, daha yüksek tepe güç özellikleri ile yüksek performanslı UV lazer kullanarak.Ayrışma yoluyla ultraviyole ışık nedeniyle, elde etmek için malzeme işlemeyi eritmek yerine buharlaşma, bu nedenle neredeyse hiç işlem sonrası aksaklık, küçük termal etki, nokta yok

Katman, kesme hassasiyetinin etkisi, pürüzsüz, dik yan duvarlar.

4, vakumlu sabit numune kullanarak, kalıp koruma plakası sabit değildir, uygun, işleme verimliliğini artırır.

5, silikon, seramik, cam ve benzeri gibi çeşitli alt tabaka malzemelerini kesebilir.

6, otomatik düzeltme, otomatik konumlandırma işlevi, çok plakalı kesme, otomatik kalınlık ölçümü ve telafisi, motor Bankası ve telafisi, daha iyi çalışma düzgünlüğü ve küçük işleme derinliği dalgalanmaları, karmaşık grafiklerin daha yüksek işleme verimliliği.

FPC UV lazer kesim makinesi, FPC lazer kesim makinesi Teknik parametreler:

Katı hal UV lazer kaynağı lazer dalga boyu: 355nm
Lazer gücü: 10W

Maksimum işleme formatı: 610mm X 500mm (24 "X 18") veya 610X500mm

XY platformu maksimum çalışma hızı: 50m/dak

Konumlandırma doğruluğu: ± 3um

Tekrarlanabilirlik: ± 1um

Sistem hassasiyeti: ± 20um

Galvanometre tarama aralığı: 50mm X 50mm

Kesme kalınlığı: <1mm

Güç ve Güç: AC220V 50Hz / 2.2KW;üç fazlı 380V 50Hz / 5.5KW

Eve hoşgeldiniz Gereksinimler: 516m3/h

Boyutlar: 1818mm X 2317mm X 1550mm

Ağırlık: 3500Kg

Ortam sıcaklığı: 20 ℃ ± 2 ℃

Nem: <60% RH yoğuşmasız

Zemin Genliği: <5um

Titreşim ivmesi: <0.05g

Zemin basıncı: 2200kgf/m2

Sektöre özel kontrol ekipmanları, elektrikli giysilerle formüle edilmiş esnek işleme yazılımı, özel hareket kontrol kartı ve IPC kontrol modu

17 monitör, 300G standart G kodu üzerinde sabit sürücüler, Gerber verileri, CAD ile
