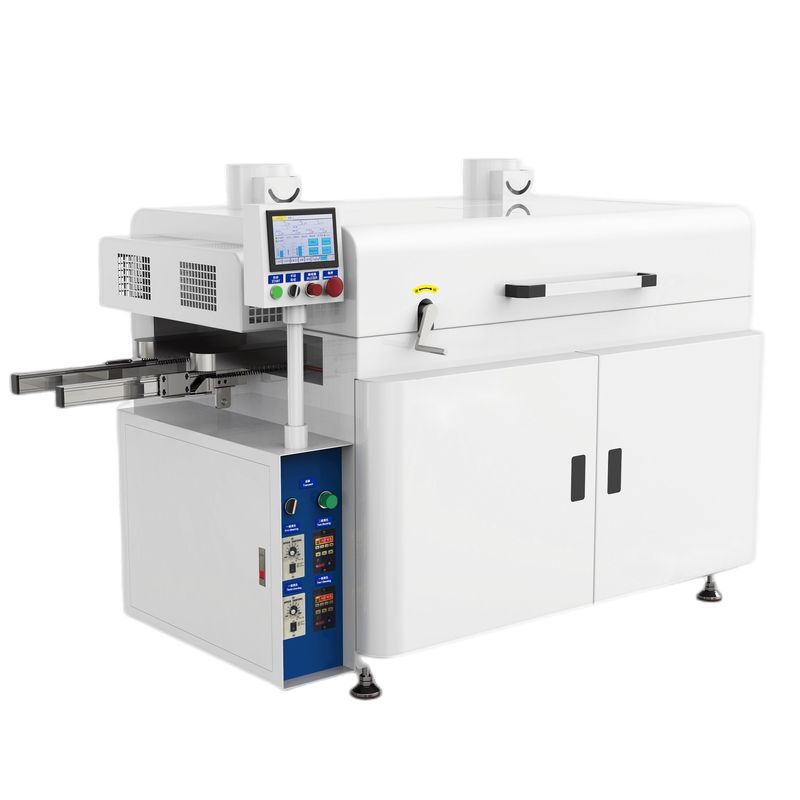

Mil hızı 0-500rpm ayarlanabilir PCBA Temizleme Makinesi Tek Taraflı

PCBA Tek Taraflı Temizleme Makinesi

Cihaza genel bakış
YSL-660 serisi otomatik PCBA kartı temizleme makinesi;bir on-line otomatik PCBA kartı özel temizleme makinesidir, geleneksel tahta yıkama suyuna uygundur, temizlik maddesiyle manuel temas olmadan, ekipman PCBA kart iletim teknolojisini fırça temizleme teknolojisiyle birleştirir Kombine, her yönde birden fazla fırça, ön, arka, sol PCBA kartının temizlik gereksinimlerini karşıladığından emin olmak için doğru, çıkmazlar olmadan temizlik.Tek taraflı PCBA kartının kaynak yüzeyini temizlemek için uygundur ve ön bileşenleri ıslatmaz.

Makine Özellikleri

1. Makine benzersiz bir gövde yapısına, istikrarlı performansa ve sektördeki en yüksek temizleme etkisine sahiptir.
2. Teneke boncukların, flux izlerinin ve çiziklerin temizliğinde özel olarak kullanılır.
3. İthal kahverengi fırça, anti-statik fırça, statik elektrik üretmez ve PCBA kartına zarar vermez.
4. Kart kenarları olan PCB kartları için uygundur (tahta kenar mesafesi en az 1.5 mm'dir) ve PCBA kartı genişlik aralığına uyum sağlar.
5. Kalınlaştırılmış şarapnel pençesi, PCBA kartının nakliye sırasında kaymamasını sağlar.
6. Temizlik maddesi otomatik kaplama sistemi: PCBA kartının kaynak yüzeyinin, diğer parçaların yüzeyini etkilemeden yıkama suyu ile eşit şekilde kaplanabilmesini sağlayın.
7. Disk fırça + iki silindir: PCBA kartının her yönden ölü uçlar olmadan temizlendiğinden emin olun.
8. Temizleme fırçası yüksekliği ve hızı (kademesiz hız değişimi), farklı temizlik ihtiyaçlarına göre ayarlanabilir.
9. İş sonucu oluşan atıklar, makinenin alt kısmında bulunan ve temizliğe uygun filtre kutusunda otomatik olarak toplanır.
10. Yüksek kaliteli elektronik hız düzenleyici motor tarafından tahrik edilen motor hızı kademesiz olarak ayarlanabilir ve dayanıklıdır.
11. 220 volt ile çalışır.Kullanımı kolay.
12. Kontrol sisteminin güvenilirliğini ve istikrarını sağlamak için marka elektrikli aletleri ve kontrol sistemini benimseyin.
13. Modüler kontrolü benimseyin.

PCB/PCBA

Yapı ve işlev

1. Ekipman yapısı: besleme ve bağlantı mekanizması, taşıma mekanizması, fırça temizleme sistemi, sirkülasyonlu filtre sistemi, hava kurutma sistemi, PLC program kontrolörü ve diğer otomatik kontrol sistemleri dahil.Her sistem bağımsız bir modüler tasarımdır, kullanımı ve bakımı kolaydır.
2. Tüm makine, tam fonksiyonlar ve otomatik ve manuel olmak üzere iki çalışma modu ile PLC tarafından otomatik olarak kontrol edilir.Otomatik mod (ekonomik çalışma modu), temizlik maddesi ve elektrik enerjisi tüketimini önemli ölçüde azaltabilir.
3. Disk fırça ve rulo fırça, PCB A kartının altını aynı anda ön, arka, sol ve sağ olmak üzere tüm yönlerde temizler ve temizlik için ölü açı yoktur;
4. Temizleme modülü Temizleme sıvısının her zaman yüksek aktivite seviyesinde kalması ve temizleme sıvısının geri dönüştürülmesi için lekeleri sürekli olarak filtreleyen ve temizleyen tamamen kapalı üç aşamalı otomatik sirkülasyon filtreleme sistemi ile donatılmıştır.
5. Temizleme sıvısı deposu, düşük sıvı seviyesi alarmı ve limit üstü sıvı seviyesi alarm fonksiyonları ile donatılmıştır.
6. Havayla kurutma cihazı, yüzeyin hızlı bir şekilde kurumasını sağlamak için temizlenmiş PCB A kartına fan aracılığıyla etki eder.
7. Islak temizleme modülünün ve kuru temizleme modülünün motorları bağımsızdır ve hız bağımsız olarak ayarlanabilir.Yükseklik bağımsız olarak ayarlanabilir.

Yapı ve işlev

Birincil Islak Temizleme Modülü
İki takım aşındırıcı fırça ve iki takım püskürtme borusundan oluşur.PCB kartı ters dönüşle fırçalanır ve temizleme sıvısı sirkülasyon sistemine geri döndürülür.

İkincil kuru temizleme modülü
PCBA kartını temizlemek için tersine dönen bir dizi kahverengi disk fırça içerir.

Üç aşamalı ıslak temizleme modülü
Bir dizi rulo aşındırıcı fırça ve bir dizi püskürtme boru hattından oluşur.PCBA kartı ters dönüşle fırçalanır ve temizleme sıvısı sirkülasyon sistemine geri döndürülür.

Dört aşamalı kuru temizleme modülü
PCBA kartını temizlemek için pozitif yönde dönen bir dizi kahverengi disk fırça içerir.

Makine yapısı ve özellikleri

1. Dokunmatik ekran kontrolü, makine otomatik olarak sıvı ilacı ekleme ve boşaltma ve sıvı seviyesini gerçek zamanlı olarak gösterme işlevine sahiptir.

2.Sıvı seviye kontrol sistemi: Sıvı depolama tankındaki sıvı seviyesi, düşük seviye uyarı çizgisine düştüğünde, sıvı seviye kontrolörü manuel ikmal için bir alarm sinyali gönderir.


3. Aşınmaya dayanıklı, uzun ömürlü ve bakım maliyetlerini azaltan ithal anti-statik fırçalar kullanılmaktadır.

4.Hassas indüksiyon, daha fazla enerji tasarrufu ve verimli ve kullanım maliyetini düşürür.

5. Her iki taraftaki bağımsız hava çıkışları çevre kirliliğine neden olmaz, daha çevre dostu ve ayarlanabilir.

Temizlik maddesi sirkülasyon sistemi

1. Temizleme tankı
2. Sıvı depolama tankı
3. Birincil filtre
4. Sedimantasyon tankı
5. Rezervuar
6. Sirkülasyon pompası

Kontrol sistemi

Manuel çalışma modu
Her sistem işlevi tek tek manuel olarak tamamlanabilir

Tam otomatik çalışma modu
1. Makinede PCBA kartı olmadığında sistem karar verecektir.Bu sırada fırça temizlenecek ve su pompası durma durumuna geçecektir.
2. Temizleme sıvısı sirkülasyon sistemi tamamen kapalı bir duruma girer

temizleme işlemi
