380V Seçici Lehim Makinası
, Mini Seçici Lehim Makinası
, Seçici Lehim Reflow Fırını
Standart Püskürtme Ön Isıtma Mini Seçici Lehimleme Makinesi CE Onaylı
Mini Seçici Lehim Makinası
Özellikler:
1. Standart püskürtme, ön ısıtma ve kaynak üniteleri tüm kaynak işlemini küçük bir makine alanında tamamlayabilir
2. Döner hat tasarımı, operatörün PCB'nin makinenin aynı tarafında yüklenmesini ve boşaltılmasını tamamlamasını sağlar.
3. Küçük ayak izi, standart SUNFLOW sistemli makinelerden çok daha kısa
4. Kaynak işleminin gerçek zamanlı izlenmesi, işlem kaydı
| Parametre |
İsim |
Şartname |
| Vücut parametreleri |
Cihaz Boyutları |
1435(L)*1800(G)*1670(H) |
| Ekipman ağırlığı (KG) |
1050 |
| PCB üst boşluğu |
120 |
| PCB alt boşluğu |
60 |
| PCB proses tarafı |
≥3 |
| Yerden konveyör bant yüksekliği |
900±20 |
| PCB aktarım hızı |
0.2-10 |
| PCB ağırlığı (KG) |
≤5 |
| PCB kalınlığı (fikstür dahil) |
1-6 |
| Ayarlanabilir konveyör bant aralığı |
50-450 |
| Konveyör bant genişliği ayar yöntemi |
Elektrik |
| PCB transfer yönü |
Soldan sağa |
| Hava giriş basıncı |
0.6 |
| Azot kaynağı |
Müşteri tarafından sağlandı |
| Azot giriş basıncı |
0.6 |
| Azot tüketimi |
1.5 |
| Gerekli nitrojen saflığı |
＞99.999 |
| Gerilim |
380 |
| Sıklık |
50/60 |
| Maksimum güç tüketimi |
＜12 |
| Maksimum akım |
＜25 |
| makine gürültüsü |
＜65 |
| İletişim arayüzü |
SMEMA |
| Kaynak sistemi |
Kaynak X ekseni maksimum hareketi |
510 |
| Kaynak Y ekseninin maksimum hareketi |
450 |
| Kaynak Z ekseni maksimum hareketi |
60 |
| Minimum Nozul Dış Çapı |
5.5 |
| Nozul iç çapı |
2.5-10 |
| Maksimum tepe yüksekliği |
5 |
| kalay fırın kapasitesi |
Yaklaşık 13 kg (Sn63Pb)/ Yaklaşık 12 kg (kurşunsuz) |
| Maksimum Lehimleme Sıcaklığı |
330 |
| Teneke fırın ısıtma gücü |
1.15 |
| Ön ısıtma sistemi |
Ön ısıtma sıcaklık aralığı |
＜200 |
| ısıtma gücü |
6 |
| Isıtma yöntemi |
Sıcak hava |
| Sprey sistemi |
Sprey X ekseni maksimum hareketi |
510 |
| Püskürtme Y ekseninin maksimum vuruşu |
450 |
| Sprey yüksekliği |
60 |
| Konumlandırma hızı |
＜200 |
| Akı tankı kapasitesi |
2 |
Standart makine temel yapı modülü
1. Püskürtme modülü
2. Modülün ön ısıtılması
3. Kaynak modülü (iç çapı 6 mm olan standart makine)
4. İletim sistemi
Çalışma prensibi: Püskürtme kafasının önceden programlanmış programı, PCB kartını belirlenen konuma hareket ettirmek için kontrol ettikten sonra, yalnızca lehimlenmesi gereken parçalara akı püskürtülür.Püskürtme ve ön ısıtmadan sonra, elektromanyetik pompa platformu, elektromanyetik pompayı önceden ayarlanmış programa göre gerekli konuma hareket ettirir.Kaynaklı parçalar ve daha sonra kaynaklı.
Hızlı ve kullanışlı programlama sistemi
Kararlı ve yüksek kaliteli kaynak ---- kaynak modülü
Özellikler ve avantajlar:
1. arma sabittir
2. Nozulun çıkarılması ve değiştirilmesi kolaydır
3. Yüksek kaliteli nozul (3 ay kullanılabilir)
4. Küçük ayak izi
5. Enerji tasarrufu
6. Hızlı hat değişimi
Elektromanyetik bir pompa kullanıldığında, mekanik bir pompaya kıyasla elektromanyetik pompa, çalışma sırasında sabit dalga tepe noktalarına sahiptir, harekette mekanik aşınma olmaz ve çok az atık üretir.Ek olarak, kaynak modülü, kaynak işleminin doğruluğunu sağlamak için yüksek hassasiyetli bir hareket sistemini benimser., Meslektaş, kalay bağlantısı olgusunu büyük ölçüde ortadan kaldırabilen özel süreçle işbirliği yapar.Kullanıcı deneyimi açısından, kaynak izleme kameraları ve dalga yüksekliğinin otomatik olarak algılanmasını sağlayarak kullanıcı deneyimini büyük ölçüde geliştirir.
İletim sistemi --- iletim yolu
İletim sistemi, kaynak alanını artıran ve levhanın kenarına yakın bileşenlerin kaynağına daha elverişli olan makaralı taşımayı benimser.
seçici lehimleme işlemi

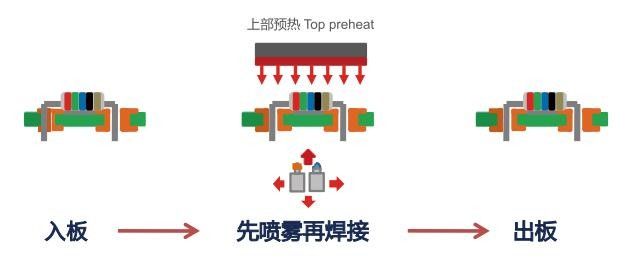

Kaynak işlemi:
1. PCB kartını belirlenen yere aktarın
2. Belirlenen prosedüre göre PCB'ye seçici püskürtme, ön ısıtma ve lehimleme
3. PCB giden
Yüksek hassasiyetli sprey --- sprey modülü
Standart makine, Almanya'dan ithal edilen hassas damla nozulu kullanır, memenin çapı 130μm'dir, bu da akıyı gerekli kaynak alanına eşit şekilde püskürtebilir.Minimum püskürtme alanı 3 mm'dir ve geleneksel püskürtmeye kıyasla en az %90 akış tasarrufu sağlar.Kullanıcı ihtiyaçlarına göre, püskürtme alanı boyutunun düşük hassasiyette olması durumunda, püskürtme işlemini daha hızlı hale getirmek için püskürtme memeleri de sağlanır.
Tüm modül hareketleri özel giysiler ve vidalı miller tarafından tahrik edilir, hareket süreci düzgün ve stabildir ve tekrarlanabilirlik 0,05 mm'ye ulaşabilir.
Temel yapı modülü
Elektromanyetik bir pompa kullanıldığında, mekanik bir pompaya kıyasla elektromanyetik pompa, çalışma sırasında sabit dalga tepe noktalarına sahiptir, harekette mekanik aşınma olmaz ve çok az atık üretir.Ek olarak, kaynak modülü, kaynak işleminin doğruluğunu sağlamak için yüksek hassasiyetli bir hareket sistemini benimser., Meslektaş, kalay bağlantısı olgusunu büyük ölçüde ortadan kaldırabilen özel süreçle işbirliği yapar.Kullanıcı deneyimi açısından, kaynak izleme kameraları ve dalga yüksekliğinin otomatik olarak algılanmasını sağlayarak kullanıcı deneyimini büyük ölçüde geliştirir.
